5 F u n k t i o n u n d B e t r i e b

6125_APNV_DE

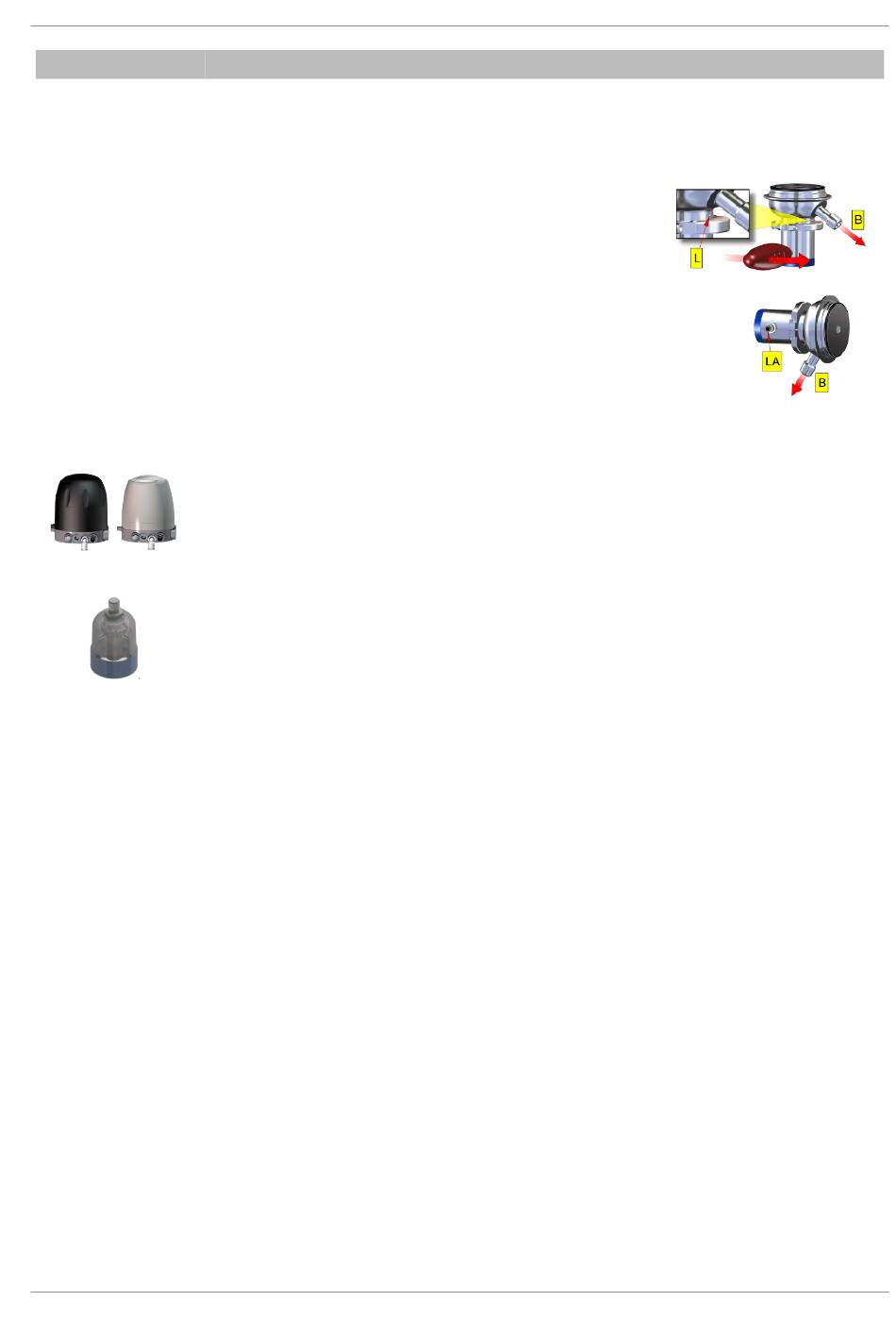

Funktionsbeschreibung

Das Ventil hat die Funktion Probeentnahmen aus Anlagen und

Rohrleitungen unter hygienischen Bedingungen zu gewährleisten.

Es wird pneumatisch über den Luftanschluss (LA) oder handbetä-

tigt über den Handgriff im Uhrzeigersinn geöffnet und mit Feder-

kraft geschlossen. Ventile mit einer selbsthemmender Spindel

werden mit dem Handgriff im Uhrzeigersinn geöffnet und gegen

den Uhrzeigersinn geschlossen.

Bei geöffnetem Ventil fließt das Produkt durch den Auslaufstut-

zen (B) ab.

Leckagen werden über eine Leckagebohrung (L) abgeführt.

Ansteuerungssystem -optional-

Für die Erfassung der Ventilstellungen und deren Ansteuerung, können nach Bedarf modulare Steu-

erkopfsysteme am Antrieb montiert werden. Als Standard werden geschlossene Systeme mit SPS

oder ASI-Bus- Anschaltelektronik und integrierten 3/2-Wege-Magnetventilen angeboten. Für robuste

Betriebsbedingungen empfehlen wir den Einsatz einer Edelstahlhaube.

Endlagenmeldung mit Berührschutz -optional-

Zur Erfassung der Ventilstellungen über induktive Initiatoren (Sensoren) wird eine Endlagenmel-

dung auf den Antrieb montiert. Die Abfrage erfolgt über die Position der Kolbenstange.
