Chers clients,
Afin que cette étagère puisse répondre à vos attentes et conserver sa fonctionnalité dans le temps, il est
indispensable d'observer scrupuleusement les instructions de montage et d'utilisation.
Paroi arrière en tôle
1. Nombre et dimensions des segments de paroi arrière.
Hauteur
d'étagère en
mm
2000
2500
3000

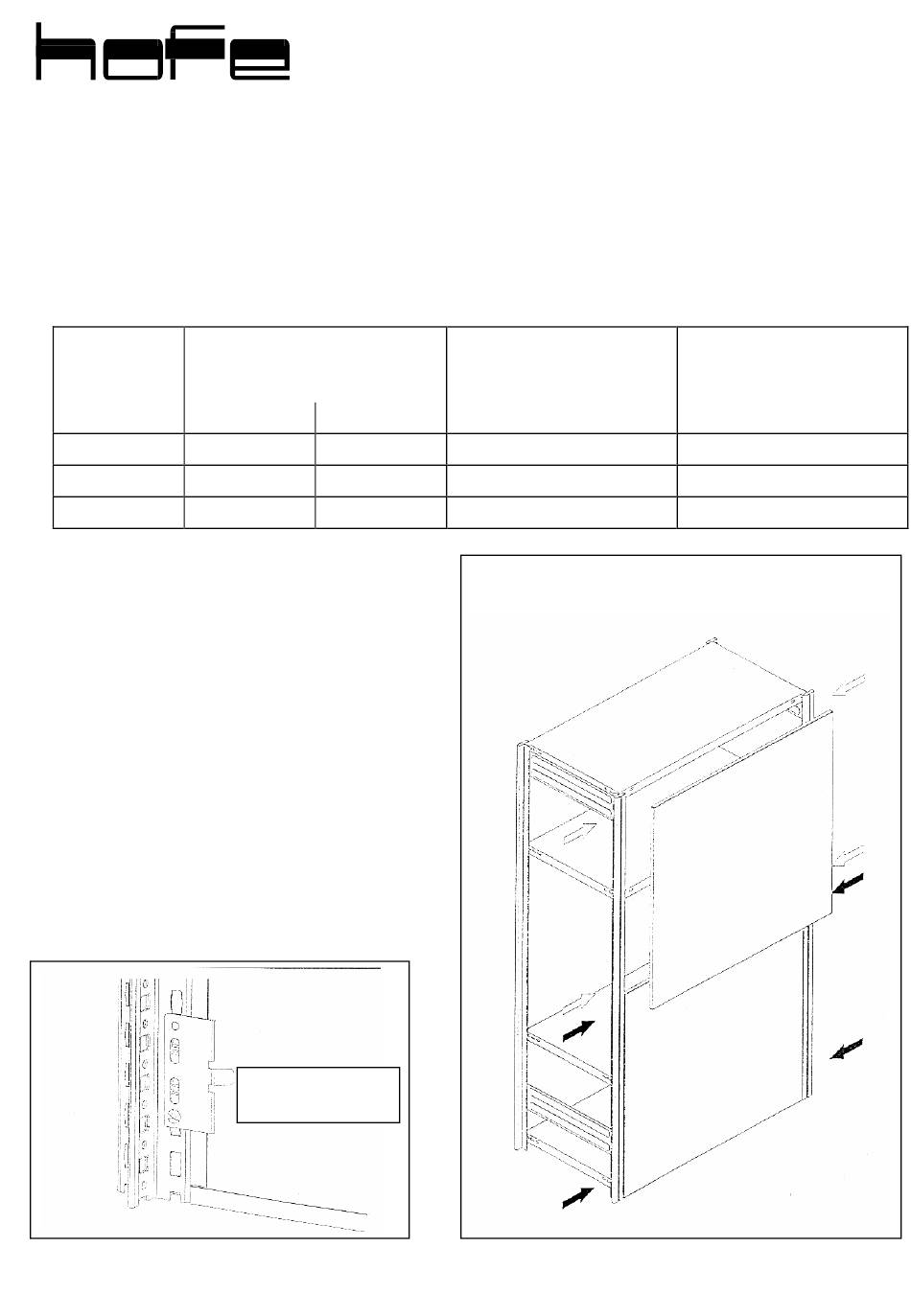

2. Placer le segment de paroi arrière inférieur entre
les profilés de châssis ,et fixer à l'aide de 4
crochets de paroi arrière (fig.1) (position
approximative voir flèche fig. 2) et bloquer ceux-
ci à l'aide de chevilles?
3. Placer le segment de paroi arrière suivant sur le
précédent , le maintenir et le fixer avec les
crochets de fixation de paroi arrière.
Attention : Le segment de paroi arrière supérieur
peut tomber avant que les crochets de fixation
ne soient en place !
Fixer les crochets de paroi arrière à l'aide de
chevilles.
4. Pour des hauteurs de rayonnages de 2500 et
3000 mm, répéter l'opération avec le dernier
segment de paroi arrière, comme décrit au point
3.
fig.1
All manuals and user guides at all-guides.com
Notice de montage pour le système accessoire enfichable
'ORION PLUS'
Hauteur des segments de
paroi arrière
500 mm 1000 mm
2
1 2
3
Crochets de paroi
arrière
Brides de paroi arrière
pièces
8
12
12
fig. 2
Chevilles de fixation
pièces
8
12
12
(französisch 12/2007)
