hofe ORION PLUS Montageanleitung Seite 2

Geachte klant,
De rekken moeten gemonteerd en gebruikt worden volgens de hieronder vermelde instructies.
Enkel dan kunnen zij met de aangegeven gewichten belast worden. Veiligheid en funktionaltiteit
zijn dan ge-waarborgd.
Achterwand van plaatstaal
1. Aantal en afmetingen van de achterwandsegmenten.
rekhoogte mm achterwand / segmenthoogtes
mm
2000
2500
3000

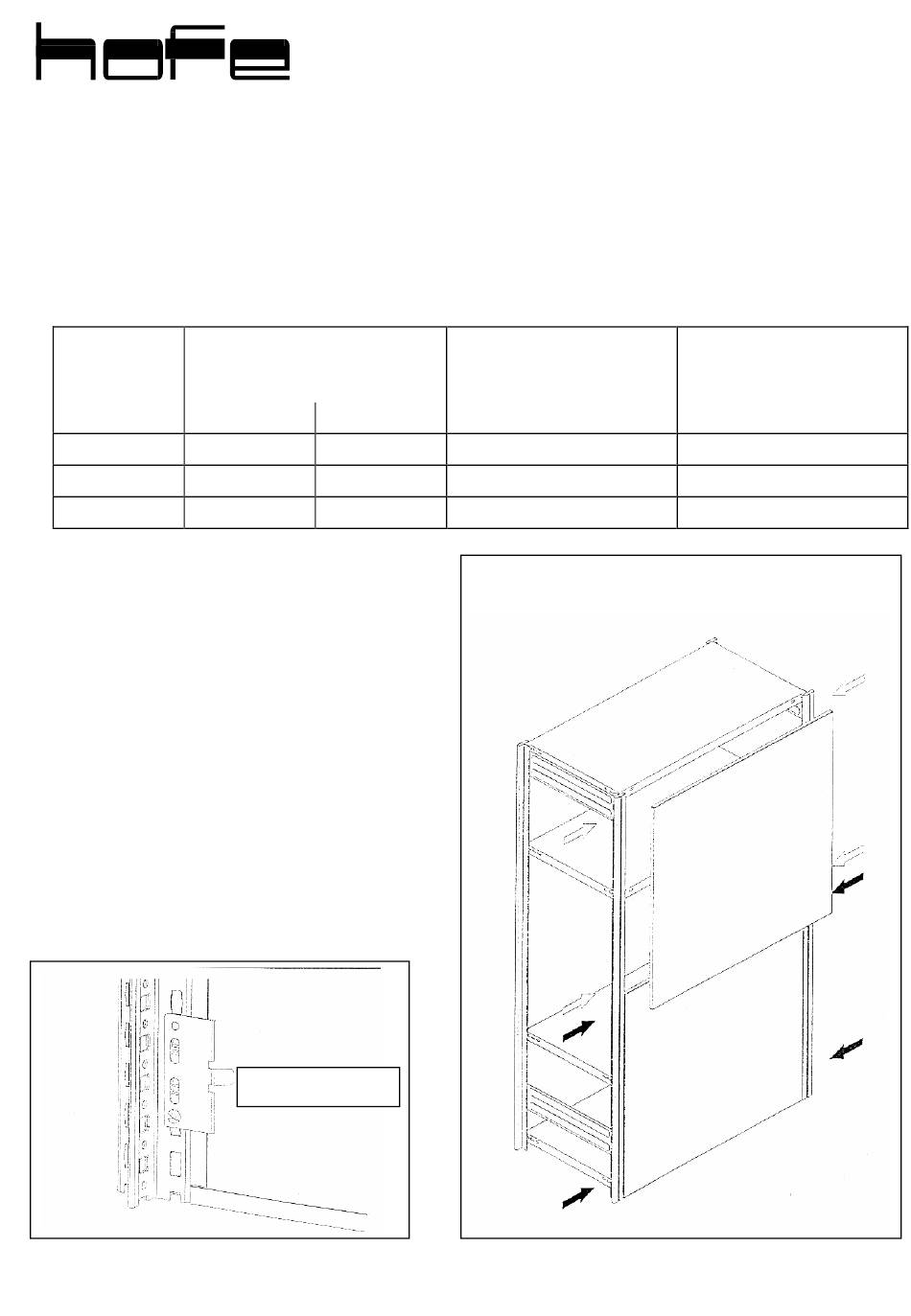

2. Het onderste achterwandsegment tussen de
frameprofielen plaatsen, met vier
achterwandhaken (zie afb. 1) fixeren (globale
positie: zie pijl in afb. 2) en deze vervolgens met
borgpennen borgen.
3. Het volgende achterwandsegment op het
voorgaande segment plaatsen, vasthouden en
met achterwandhaken fixeren.
Opgelet: Voordat de achterwandhaken zijn
geplaatst kan het bovenste achterwandsegment
naar beneden glijden!
Vervolgens ook deze achterwandhaken met
borgpennen borgen.
4. Voor rekhoogtes van 2.500 mm en 3.000 mm de
montageprocedure voor het laatste
achterwandsegment herhalen. Handel hierbij
zoals onder punt 3 is beschreven.
afb.1
All manuals and user guides at all-guides.com
Montage-instructies voor accessoires van het steeksysteem
"ORION PLUS"
500 mm 1000 mm
2
1 2
3
achterwandhaken
achterwand / aantal
bevestigingsklemmen
8
12
12
afb. 2
aantal borgpennen
8
12
12
(niederländisch 12/2007)
