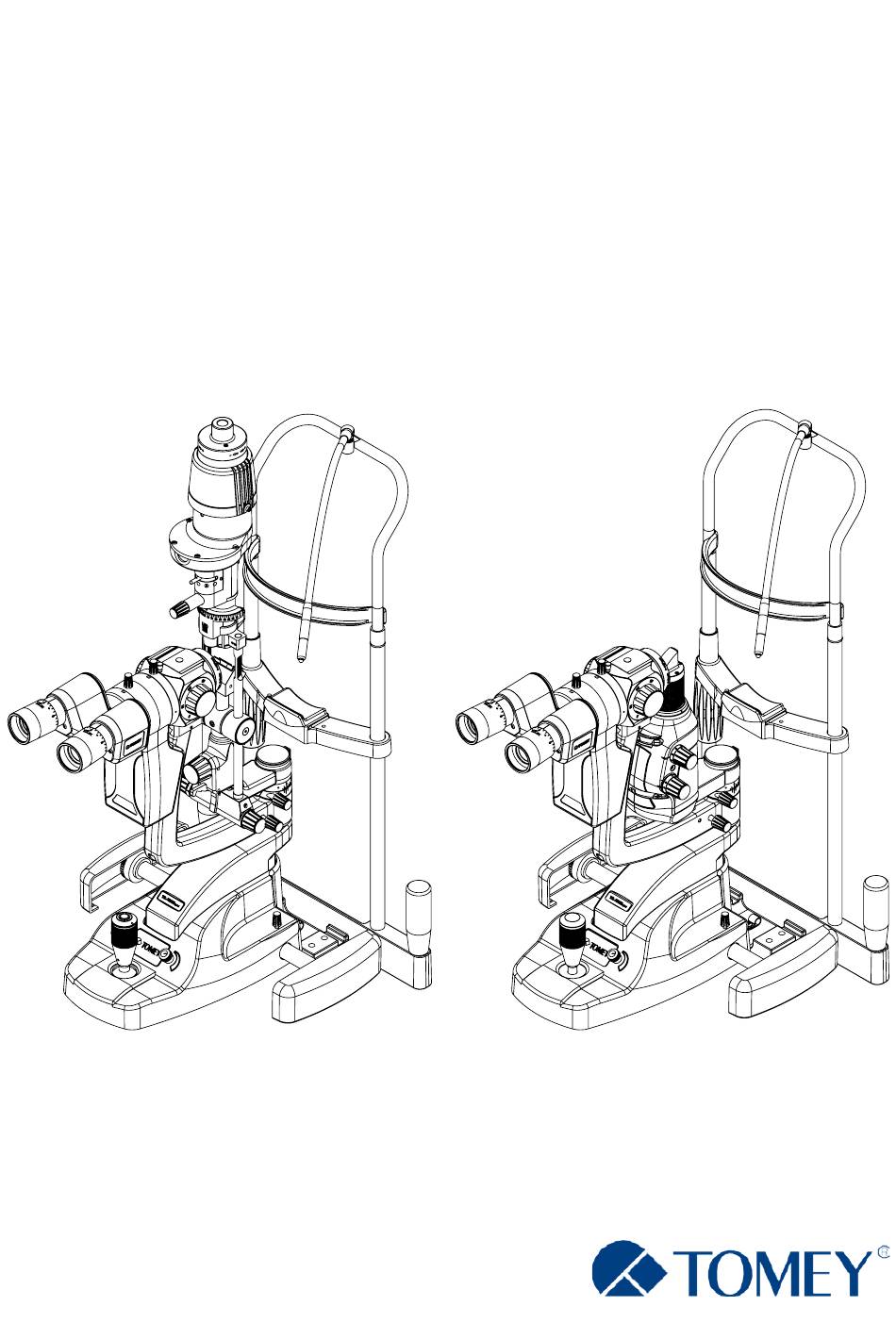

- Seite 1 TSL-7000Hdigital TSL-7000Zdigital SPALTLAMPE GEBRAUCHSANLEITUNG Ergänzung zur digitalen Gebrauchsanleitung...
-
Seite 3: Inhaltsverzeichnis
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY INHALT ANWENDUNGSGEBIETE .......................3 SICHERHEIT ...........................3 FOTOTOXIZITÄT ..............................3 WARNHINWEISE UND VORSICHTSMASSNAHMEN ....................4 KONTRAINDIKATION ............................5 REINIGUNGS- UND DESINFEKTIONSANLEITUNG..............6 INSTALLATION DES DIGITALEN GERÄTS ................6 TSL-H-SERIE SPALTLAMPE ............................. 9 TSL-Z-SERIE SPALTLAMPE ............................. 9 BEDIENELEMENTE .......................10 EINSTELLUNG DER HINTERGRUNDBELEUCHTUNG .................... - Seite 4 Europäischen Gemeinschaft Katalognummer Seriennummer Übersetzung Medizinprodukt Die Gebrauchsanleitung der Tomey Spaltlampe TSL-7000Zdigital wurde entsprechend der Richtlinie 93/42/EWG, der Verordnung (EU) 2017/745 und ISO 13485 Qualitätsmanagementsysteme für Medizinprodukte erstellt. Klassifikation: CE: Klasse I FDA: Klasse II Die in dieser Anleitung enthaltenen Informationen dürfen, auch auszugsweise, nicht ohne die vorherige schriftliche Genehmigung des Herstellers reproduziert werden.
-
Seite 5: Anwendungsgebiete
Ansicht der Augenstrukturen im Detail und ermöglicht die Erstellung anatomischer Diagnosen bei einer Vielzahl von Augenerkrankungen. Kurzbeschreibung des Instruments Diese Tomey Spaltlampe kann von entsprechend geschulten Technikern entweder auf eine spezielle, von Keeler gelieferte Tischplatte oder auf eine von Dritten gelieferte Tischplatte (Refraktionseinheit) montiert werden. -
Seite 6: Warnhinweise Und Vorsichtsmassnahmen
Bitte beachten Sie, dass der ordnungsgemäße und sichere Betrieb unseres Instruments nur dann gewährleistet ist, wenn sowohl das Instrument als auch sein Zubehör ausschließlich von Tomey GmbH stammen. Der Gebrauch von anderem Zubehör kann zu erhöhten elektromagnetischen Emissionen oder reduzierter elektromagnetischer Störfestigkeit des Geräts und damit zu einer fehlerhaften Funktionsweise führen. -
Seite 7: Kontraindikation
HF-Kommunikationsgeräte beeinträchtigt werden. • Die digitale Tomey Spaltlampe ist nicht für die Verwendung mit Drahtlostechnologie bestimmt. Keinen drahtlosen Dongle an den USB-Port anschließen. Es empfiehlt sich, Drahtlostechnologie auf dem Computer zu deaktivieren, um unbefugten Zugriff auf die Kamera zu verhindern. -
Seite 8: Reinigungs- Und Desinfektionsanleitung
4. INSTALLATION DES DIGITALEN GERÄTS Für „Digital Ready“-Varianten der Tomey Spaltlampe muss eine Digitalkamera-Baugruppe (Digital Camera Assembly, DCA) gesondert gekauft werden. Wenden Sie sich an Tomey oder an Ihren lokalen Händler, um ausführliche Informationen zu erhalten. Bauen Sie die Spaltlampe wie in der Gebrauchsanleitung (Instruction For Use, IFU) EP59-70030 oder EP59- 51500 angewiesen auf. - Seite 9 SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY 2. Bringen Sie die DCA an der Hinterseite des Vergrößerungsblocks an und ziehen Sie den Sicherungsknopf an, um sie in Position zu halten. 3. Bringen Sie die Okular-Baugruppe erneut an der Hinterseite der DCA an und sichern Sie sie durch Anziehen des Sicherungsknopfs.
- Seite 10 SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY 5. Entfernen Sie die Abdeckung des USB-Hubs an der Spaltlampenbasis, indem Sie die kleine Kreuzschlitzschraube lösen und die Abdeckung abheben. 6. Schließen Sie das kürzere USB-Kabel (3020-P-7107) an die Buchse an der Unterseite der DCA und an die entsprechende Buchse am USB-Hub, der sich an der Spaltlampenbasis befindet, an.
-
Seite 11: Tsl-H-Serie Spaltlampe
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY 4.1 TSL-H-SERIE SPALTLAMPE 1. Klemmen Sie den Zusatzdiffusor und den blauen Zusatzfilter an die aufrechten Säulen des Spaltlampenturms, über der Höhe des Spiegels, in Position. Richten Sie den Schlitz auf den abgeflachten Säulenabschnitt aus. -
Seite 12: Bedienelemente
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY 5. BEDIENELEMENTE 5.1 EINSTELLUNG DER HINTERGRUNDBELEUCHTUNG TSL-H-SERIE SPALTLAMPE TSL-Z-SERIE SPALTLAMPE 5.2 BELICHTUNGS- UND ÜBERPRÜFUNGSKNÖPFE Durch Drücken dieser Knöpfe wird die Kamerabelichtung eingestellt. Belichtungszeit erhöhen (Millisekunden) Standbilder vorwärts überprüfen Belichtungszeit verringern (Millisekunden) Standbilder rückwärts überprüfen 5.3 AUFNAHMEKNOPF... -
Seite 13: Garantie
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY 6. GARANTIE Die Tomey Spaltlampen der H- und Z-Serie sind für drei Jahre gegen Material- oder Herstellungsmängel oder fehlerhafte Werksmontage abgesichert. Es handelt sich hierbei um eine RTB (Return To Base)-Garantie auf Kosten des Kunden, deren Gültigkeit erlöschen kann, wenn die Spaltlampe nicht regelmäßig gewartet wurde. -
Seite 14: Elektromagnetische Störfestigkeit
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY 7.2 ELEKTROMAGNETISCHE STÖRFESTIGKEIT Leitlinien und Herstellererklärung – elektromagnetische Störfestigkeit Die digitale Spaltlampe ist zur Verwendung im nachstehend spezifizierten elektromagnetischen Umfeld bestimmt. Der Kunde oder Anwender der digitalen Spaltlampe hat sicherzustellen, dass sie in solch einem Umfeld verwendet wird Störfestigkeitsprüfung... -
Seite 15: Empfohlene Schutzabstände
Zur Beurteilung des elektromagnetischen Umfelds aufgrund von ortsfesten HF-Sendern sollte eine elektromagnetische Standortuntersuchung erwägt werden. Wenn die gemessene Feldstärke am Ort, an dem die Tomey Spaltlampe benutzt wird, die entsprechende obige HF-Compliance-Ebene überschreitet, sollte die Tomey Spaltlampe beobachtet werden, um ihren ordnungsgemäßen Betrieb zu bestätigen. -
Seite 16: Technische Spezifikationen
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY Maximale Ausgangsnennleistung Schutzabstand gem. Senderfrequenz (m) des Senders (W) 150 kHz bis 80MHz 80MHz bis 800MHz 800MHz bis 2,7GHz d = 1,2√ p d = 1,2√ p d = 2,3√ p 0,01 0,12 0,12... -
Seite 17: Stromversorgung
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY Gewicht, verpackt (ca.) Digitale Spaltlampe komplett 20,0Kg, 75 x 54 x 45cm B x T x H Eindringschutz IPxO ME-Gerät Klasse II Die Isolation zwischen den Hauptteilen und der Funktionserdung bietet mindestens zweifachen Schutz. -
Seite 18: Digitales Zubehör/Ersatzteile
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY ANWENDUNG LAGERBEDINGUNGEN 95 % 1060 hPa °C °C 10 % 700 hPa TRANSPORTBEDINGUNGEN 95 % 1060 hPa °C °C 10 % 500 hPa Sinusförmige Vibration 10 Hz bis 500 Hz: 0,5g Schock 30 g, Dauer 6 ms Stoß... -
Seite 19: Informationen Zu Verpackung Und Entsorgung
SPALTLAMPE TSL-7000Hdigital und TSL-7000Zdigital von TOMEY 10. INFORMATIONEN ZU VERPACKUNG UND ENTSORGUNG Entsorgung von Elektro- und Elektronik-Altgeräten Dieses Symbol auf dem Produkt oder auf der Verpackung und der Anleitung zeigt an, dass dieses Produkt nicht als Hausmüll zu behandeln ist. -
Seite 20: Hersteller
