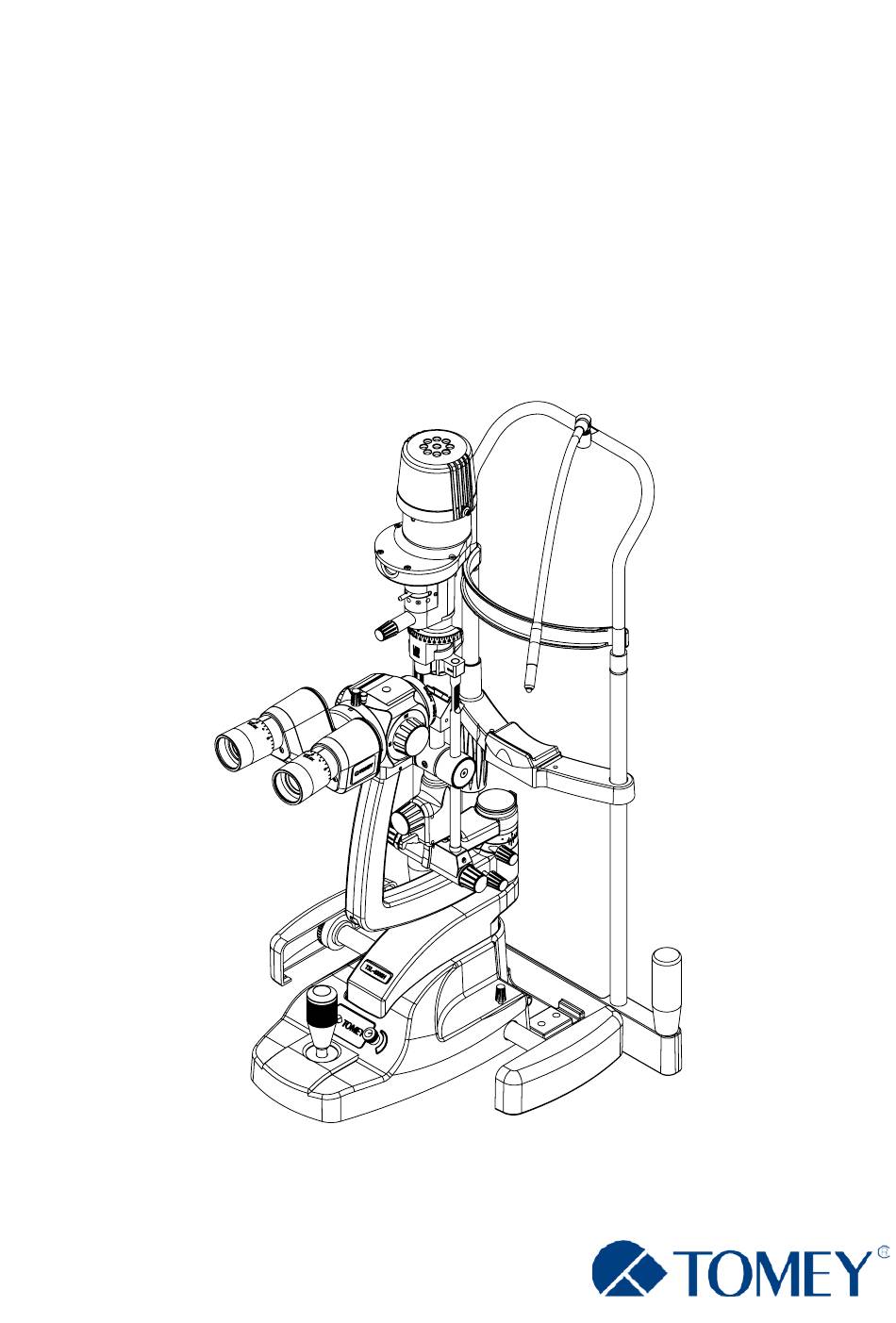

- Seite 1 TSL-4000H SPALTLAMPE GEBRAUCHSANLEITUNG H-Serie...
-
Seite 3: Inhaltsverzeichnis
SPALTLAMPE TSL-4000H von TOMEY INHALT ANWENDUNGSGEBIETE .......................3 SICHERHEIT ...........................4 FOTOTOXIZITÄT ..............................4 WARNHINWEISE UND VORSICHTSMASSNAHMEN ....................5 KONTRAINDIKATION ............................6 REINIGUNGS- UND DESINFEKTIONSANLEITUNG..............6 BEZEICHNUNGEN DER BEDIENELEMENTE UND KOMPONENTEN ..........7 MONTAGE ..........................9 VERFAHREN ZUR MONTAGE DES BELEUCHTUNGSTURMS ..................9 VERFAHREN ZUM ANBRINGEN DER KABEL ......................10 EINBAU VON APPLANATIONSTONOMETERN, T-TYP UND R-TYP ................ - Seite 4 SPALTLAMPE TSL-4000H von TOMEY...
-
Seite 5: Anwendungsgebiete
Europäischen Gemeinschaft Katalognummer Seriennummer Übersetzung Medizinprodukt Die Tomey Spaltlampe ist entsprechend der Richtlinie 93/42/EWG, der Verordnung (EU) 2017/745 und ISO 13485 Qualitätsmanagementsysteme für Medizinprodukte konstruiert und gebaut. Klassifikation: CE: Klasse I FDA: Klasse II Die in dieser Anleitung enthaltenen Informationen dürfen, auch auszugsweise, nicht ohne die vorherige schriftliche Genehmigung des Herstellers reproduziert werden. -
Seite 6: Sicherheit
Ansicht der Augenstrukturen im Detail und ermöglicht die Erstellung anatomischer Diagnosen bei einer Vielzahl von Augenerkrankungen. Kurzbeschreibung des Instruments Diese Tomey Spaltlampe kann von entsprechend geschulten Technikern entweder auf eine spezielle, von Keeler gelieferte Tischplatte oder auf eine von Dritten gelieferte Tischplatte (Refraktionseinheit) montiert werden. -
Seite 7: Warnhinweise Und Vorsichtsmassnahmen
2.2 WARNHINWEISE UND VORSICHTSMASSNAHMEN Bitte beachten Sie, dass der ordnungsgemäße und sichere Betrieb unseres Instruments nur dann gewährleistet ist, wenn sowohl das Instrument als auch sein Zubehör ausschließlich von Tomey GmbH stammen. Der Gebrauch von anderem Zubehör kann zu erhöhten elektromagnetischen Emissionen oder reduzierter elektromagnetischer Störfestigkeit des Geräts und damit zu einer fehlerhaften Funktionsweise... -
Seite 8: Kontraindikation
• Stellen Sie sicher, dass das Instrument auf eine waagerechte und stabile Oberfläche gestellt wird. • Ausschließlich von Tomey zugelassene Originalteile und Zubehör verwenden, anderenfalls kann die Gerätesicherheit und -leistung beeinträchtigt werden. • Nach jeder Verwendung ausschalten. Bei Verwendung der Staubabdeckung: Überhitzungsgefahr. -
Seite 9: Bezeichnungen Der Bedienelemente Und Komponenten
SPALTLAMPE TSL-4000H von TOMEY 2. Stellen Sie sicher, dass überschüssige Lösung nicht in das Instrument gelangt. Achten Sie darauf, dass der Lappen nicht mit der Lösung gesättigt ist. 3. Die Oberflächen müssen sorgfältig mit einem sauberen, fusselfreien Lappen von Hand getrocknet werden. - Seite 10 SPALTLAMPE TSL-4000H von TOMEY 23. Joystickbasis-Feststellknopf 24. Joystickregler (X Y Z-Bewegung) 25. Rheostat zur Beleuchtungsregelung 26. Achse 27. Laufschienenabdeckungen 28. Montageloch für Tonometer vom R-Typ 29. Gelbfilterknopf (oben = aus) 30. Sperre zur Sicherung des Vergrößerungskörpers 31. Trommelregler zur Änderung der Vergrößerung 32.
-
Seite 11: Montage
SPALTLAMPE TSL-4000H von TOMEY 5. MONTAGE Ihre Tomey Spaltlampe ist so konstruiert, dass sie auf einer elektrisch isolierten medizinischen Tischbasis oder auf einer elektrisch isolierten und feuerfesten medizinischen Tischplatte, z. B. einem Refraktionsständer oder einer Kombi-Einheit, montiert werden kann. Gehen Sie beim Auspacken Ihrer Spaltlampe vorsichtig vor, damit Sie keine der verpackten Komponenten versehentlich beschädigen oder wegwerfen. -
Seite 12: Verfahren Zum Anbringen Der Kabel
SPALTLAMPE TSL-4000H von TOMEY 2. Den Mikroskopkörper vorsichtig am Arm befestigen – dabei sicherstellen, dass er bis zum Anschlag vorgeschoben wurde. Mithilfe des Sicherungsknopfes an der Seite anziehen. 3. Das Atemschutzschild wie in den Abbildungen weiter unter angezeigt anbringen. Hinweis: Die Abbildungen zeigen die Montage an KSL-Z. Der Vorgang ist jedoch für KSL-H identisch und darauf anwendbar. -
Seite 13: Einbau Von Applanationstonometern, T-Typ Und R-Typ
SPALTLAMPE TSL-4000H von TOMEY Es darf nur ein für Krankenhäuser geeignetes Dreileiter-Stromversorgungskabel verwendet werden. Für die USA und Kanada: Abnehmbarer Stromversorgungskabelsatz, UL-gelistet, Typ SJE, SJT oder SJO, Dreileiter, nicht kleiner als 18 AWG. Stecker, Kabel und Erdungskabelanschluss der Buchse müssen sich in einwandfreiem Zustand befinden. -
Seite 14: Gebrauchsanleitung
SPALTLAMPE TSL-4000H von TOMEY 6. GEBRAUCHSANLEITUNG 6.1 EINSTELLEN DER BINOKULARE Es ist von entscheidender Bedeutung, dass die Binokulare der optischen Korrektur des Anwenders entsprechend optimiert werden, um scharfe Binokularbilder zu erhalten. 1. Die Abdeckungsplatte des Prüfstangenlochs (19) entfernen und die Prüfstange in das Prüfstangen- Halterungsloch an der Basis des Mikroskoparms setzen. -
Seite 15: Vobereitung Des Patienten Und Anwendung Der Spaltlampe
6.2 VOBEREITUNG DES PATIENTEN UND ANWENDUNG DER SPALTLAMPE Teile der Spaltlampe, die mit dem Patienten in Kontakt kommen, sind vor der Untersuchung gemäß der vorliegenden Anleitung zu reinigen. Tomey empfiehlt die Verwendung von speziellen Hygiene-Auflagen für Kinnstützen, bevor die Patienten ihr Kinn darauf abstützen. -
Seite 16: Beschreibung Der Filter, Blenden Und Vergrösserungen
SPALTLAMPE TSL-4000H von TOMEY 10. Sobald die Untersuchung abgeschlossen ist, den Rheostat auf eine niedrige Stufe stellen und die Spaltlampe ausschalten. Nach jeder Verwendung ausschalten. Bei Verwendung der Staubabdeckung: Überhitzungsgefahr. 6.3 BESCHREIBUNG DER FILTER, BLENDEN UND VERGRÖSSERUNGEN Stereomikroskop Okulare 12,5x Dioptrieneinstellung +/–... -
Seite 17: Routinewartung
Untersuchungen stets auszuschalten, um Energie zu sparen und die LED-Leuchten zu schonen. Im unwahrscheinlichen Fall eines LED-Versagens wenden Sie sich bitte an Tomey oder Ihren lokalen Händler, um sich über das Austauschverfahren zu informieren. 7.2 DAS GERÄT REGELMÄSSIG AUF BESCHÄDIGUNG ODER VERSCHMUTZUNG UNTERSUCHEN Die routinemäßige Reinigung ist gemäß... -
Seite 18: Garantie
SPALTLAMPE TSL-4000H von TOMEY 8. GARANTIE Die Tomey Spaltlampen der H-Serie sind für drei Jahre gegen Material- oder Herstellungsmängel oder fehlerhafte Werksmontage abgesichert. Es handelt sich hierbei um eine RTB (Return To Base)-Garantie auf Kosten des Kunden, deren Gültigkeit erlöschen kann, wenn die Spaltlampe nicht regelmäßig gewartet wurde. -
Seite 19: Elektromagnetische Störfestigkeit
SPALTLAMPE TSL-4000H von TOMEY 9.2 ELEKTROMAGNETISCHE STÖRFESTIGKEIT Leitlinien und Herstellererklärung – elektromagnetische Störfestigkeit Die Tomey Spaltlampe ist zur Verwendung im nachstehend spezifizierten elektromagnetischen Umfeld bestimmt. Der Kunde oder Anwender hat sicherzustellen, dass sie in solch einem Umfeld verwendet wird. Störfestigkeitsprüfung IEC 60601 Prüfung... -
Seite 20: Empfohlene Schutzabstände
Zur Beurteilung des elektromagnetischen Umfelds aufgrund von ortsfesten HF-Sendern sollte eine elektromagnetische Standortuntersuchung erwägt werden. Wenn die gemessene Feldstärke am Ort, an dem die Tomey Spaltlampe benutzt wird, die entsprechende obige HF-Compliance-Ebene überschreitet, sollte die Tomey Spaltlampe beobachtet werden, um ihren ordnungsgemäßen Betrieb zu bestätigen. -
Seite 21: Maximale Ausgangsnennleistung Des Senders (W)
SPALTLAMPE TSL-4000H von TOMEY Maximale Ausgangsnennleistung Schutzabstand gem. Senderfrequenz (m) des Senders (W) 150 kHz bis 80MHz 80MHz bis 800MHz 800MHz bis 2,7GHz d = 1,2√ p d = 1,2√ p d = 2,3√ p 0,01 0,12 0,12 0,23 0,38... -
Seite 22: Sicherungskapazitäten Und Anzahl
SPALTLAMPE TSL-4000H von TOMEY Tischplattenabmessungen 405 x 500mm Fixationslampe Lichtquelle LED-Ausgangsleistung 160KLux (+/- 20 %) Gewicht, verpackt (ca.) Spaltlampe mit Kinnstütze 20,0Kg, 75 x 54 x 45cm B x T x H Tischplatte mit Netzteil und Zubehörlade 5,2Kg, 51 x 42 x 15cm B x T x H... -
Seite 23: Umgebungsbedingungen
SPALTLAMPE TSL-4000H von TOMEY Umgebungsbedingungen: ANWENDUNG 90 % 1060 hPa °C °C 30 % 800 hPa Schock (ohne Verpackung) 10 g, Dauer 6 ms LAGERBEDINGUNGEN 95 % 1060 hPa °C °C 10 % 700 hPa TRANSPORTBEDINGUNGEN 95 % 1060 hPa °C °C 10 % 500 hPa Sinusförmige Vibration... -
Seite 24: Zubehör Und Ersatzteile
SPALTLAMPE TSL-4000H von TOMEY 10. ZUBEHÖR UND ERSATZTEILE Teilebezeichnung Teilenummer Baugruppe für digitale 3020-P-5039 DSL-Hintergrundbeleuchtung Tomey PSU 12 V 3020-P-5040-TOM Verpackung für DSL Zubehör-Kit 3020-P-5221 DSL Schrauben-Kit 3020-P-5240 Refraktionskabel (XY-Birne) 3020-P-7013 DSL Refraktionsständer Kabel-Kit 3020-P-7014 Filter für digitale 3020-P-7054 DSL-Hintergrundbeleuchtung... -
Seite 25: Informationen Zu Verpackung Und Entsorgung
11. INFORMATIONEN ZU VERPACKUNG UND ENTSORGUNG Entsorgung von Elektro- und Elektronik-Altgeräten Dieses Symbol auf dem Produkt oder auf der Verpackung und der Anleitung zeigt an, dass dieses Produkt nicht als Hausmüll zu behandeln ist. Um die Umweltauswirkungen von WEEE (Elektro- und Elektronik-Altgeräten) zu reduzieren und die Menge an WEEE, die auf Mülldeponien landet, zu minimieren, empfehlen wir, dass diese Geräte am Ende ihrer Lebensdauer wiederverwertet und wiederverwendet werden. -
Seite 26: Hersteller
SL4 4AA GB Gebührenfrei 0800 521251 Tel. +44 (0) 1753 857177 Fax +44 (0) 1753 827145 LIEFERANT TOMEY GmbH Wiesbadener Straße 21 90427 Nürnberg Deutschland Tel. +49 911 938 546 2 - 0 Fax +49 911 938 546 2 - 20 Visiometrics, S.
