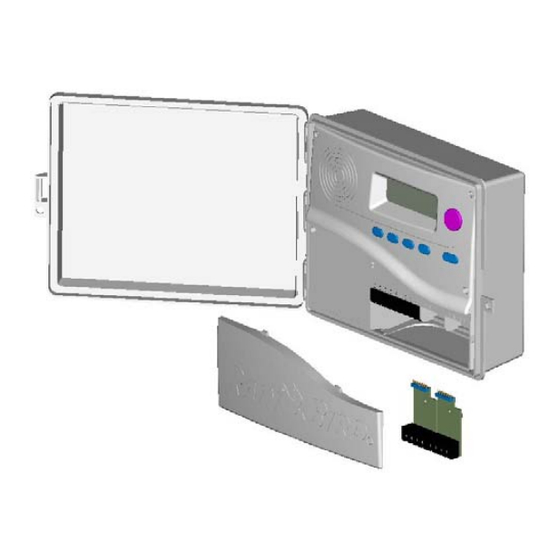

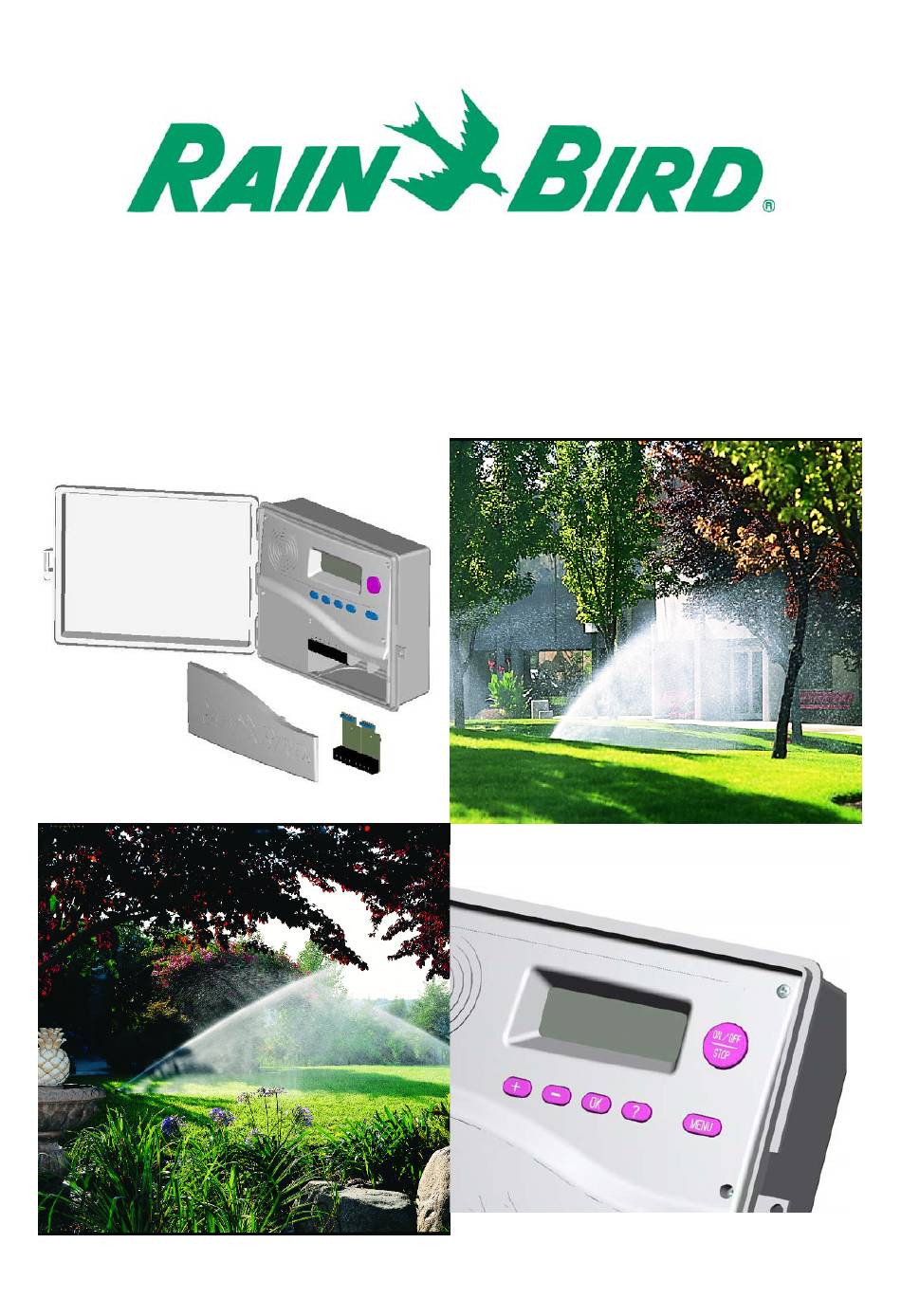

- Seite 1 CC4-12 Bedienungsanleitung CC Manager RBE-IM-CC4-12-2002...
-
Seite 2: Inhaltsverzeichnis
7. BESCHREIBUNG ......................9 8. BESCHREIBUNG DER TASTEN ................10 9. START / LADEN DES PROGRAMMS ...............10 10. ANZEIGE DES PROGRAMMS ..................11 11. EINSTELLUNG VON UHRZEIT UND DATUM ............12 12. TESTKARTE ......................13 13. TESTFUNKTION ......................13 14. FUNKTION STOPP ....................14 15. FUNKTION EIN/AUS ....................14 RBE-IM-CC4-12-2002... -
Seite 3: Cc Manager System-Komponenten
1. CC MANAGER SYSTEM-KOMPONENTEN Software Paket (CC Manager Pack) CC4-12 Steuer- 5 Speicherkarten gerät (CC4-12) (Card Pack) 4-Stationen Erweiterungs- Internet-Paket für End- modul (CCM-4) verbraucher Funk-Interface zur 99-Kanal Fernsteuerung Fernbedienung (SI-RR Interface). (99-RT) Option: externe Antenne (RR-ANT) Beregnungs-Abschaltgerät (Rain Check) -
Seite 4: Anleitung Für Den Installateur
Installation muss den Vorschriften entsprechen und durch eine Sicherung oder einen Unterbrecher im Sicherungskasten geschützt sein. Das CC4-12 hat den Schutzindex IP24 und ist auch für für die Wandmontage im Freien an einem überdachten Ort geeignet, wo es keinen Wasserspritzern ausgesetzt ist. -
Seite 5: Verkabelung Mit Elektromagnetventilen Und Hauptventil
Pumpenstartrelais (empf. Relais: Finder 5532 8024, Telemecanique RXN 21 E11 A: Ventilkasten. Jedes Ventil B7 oder äquivalent). Alle Kabel vom Steuergerät müssen Niederspannungskabel muss mit einer Rain Bird 24 für Erdverlegung sein. Wählen Sie die passende Kabelgröße. VAC Magnetspule ausge- rüstet sein. -
Seite 6: Option Rain Check
Anschlussklemmen “S” an. Jedes Kabel kann an jede Klemme angeschlossen werden. 4.3. OPTION REGENSENSOR RSD-BEx Entfernen Sie die gelbe Kabelbrücke und schließen die 2 Kabel vom Regensensor an die Anschlussklemmen “S” an. Das blaue Kabel vom Regensensor wird nicht verwendet. Jedes Kabel kann an jede Klemme angeschlossen werden. RBE-IM-CC4-12-2002... -
Seite 7: Zufügen Eines 4-Stationen Erweiterungsmoduls
3 A Schieben Sie das 4-Stationen Erweiterungsmodul ein und befestigen es an der Platine. 3B Schrauben Sie das Modul mit den mitgelieferten Schrauben an die Platine. 4 Schrauben Sie die Frontplatte wieder an das Gehäuse. 5 Schließen Sie die 230 V Stromkabel wieder an. RBE-IM-CC4-12-2002... -
Seite 8: Zugangskarte
Programm beendet ist, wird das normale, ursprünglich erstellte Programm wieder ausgeführt. Die Karte enthält kein Programm. Nachdem Sie Ihr CC4-12 mit der Zugangskarte geladen haben, fordert Sie das Gerät auf, die gewünschten Stationen und die Beregnungsdauer zu wählen. Nachdem Sie Ihre Wahl getroffen haben, beginnt sofort das PASS-Programm. -
Seite 9: Anleitung Für Den Anwender
Software erstellt. Dann überträgt der Installateur die Programmierung für Ihr System auf eine kontaktlose Speicherkarte. Wenn die Installation beendet ist, wird das Programm von Ihnen oder Ihrem Installateur von der Karte in das CC4-12 geladen (siehe Kap. 9). Das Steuergerät ist nun zum automatischen Betrieb bereit. -
Seite 10: Beschreibung Der Tasten
Start der TEST Funktion. 9. START / LADEN DES PROGRAMMS START Sobald Ihr CC4-12 Strom hat, blinkt die Anzeige “CARD” auf dem Display. Sie müssen nun das Programm in das Steuergerät laden, das auf einer kontaktlosen Speicherkarte gespeichert ist. Laden des Programms Halten Sie die Karte, ohne sie zu bewegen, gegen die konzentrischen Kreise links von der LCD-Anzeige. -
Seite 11: Anzeige Eines Programms
Das CC4-12 zeigt die Nr. der Karte an, die Sie in das Steuergerät geladen haben. In unserem Beispiel ist es die Karte Nr. 12. Während der Beregnung erscheint, wie unten gezeigt, auf dem Display abwechselnd die Stations-Nr. in Betrieb und die Beregnungsdauer. Die Restzeit wird Minute für Minute abgezählt. -
Seite 12: Einstellung Von Uhrzeit Und Datum
Durch wiederholtes Drücken der Taste “MENU” erscheinen die folgenden Anzeigen nacheinanderfolgend Jahr, Monat, Tag, Uhrzeit (in Stunden, dann in Minuten). Mit den Tasten “+” und “-“ können Sie die Parameter ändern. Beispiel: Einstellen der Sommerzeit. Einstellung. Jahr Einstellung Monat Einstellung heutiger Tag Einstellung Uhrzeit (Stunden) Einstellung Uhrzeit (Minuten) RBE-IM-CC4-12-2002... -
Seite 13: Testkarte
12. TESTKARTE ACHTUNG: Wenn Sie das Programm, das in der Testkarte gespeichert ist, in Ihr CC4-12 übertragen, wird die aktuelle Programminformation nicht gelöscht. Sie bleibt im Steuergerät gespeichert. Nach Beendigung des Testprogramms wird das ursprüngliche Programm wieder aufgenommen. Halten Sie die Testkarte, die Sie von Ihrem Installateur erhalten haben, gegen die konzentrischen Kreise links von der LCD-Anzeige. -
Seite 14: Funktion Stopp
14. FUNKTION STOPP Mit der Funktion STOPP kann jeder gerade laufende Bergnungszyklus gestoppt werden. Wenn Ihr CC4-12 gerade einen Beregnungszyklus ausführt, können Sie diesen Zyklus jederzeit stoppen, indem Sie die Taste “ON/OFF/STOP” 3 Sek. lang gedrückt halten. Die Funktion STOPP kann während Beregnungszyklen ausgeführt werden, die von Programm-, Zugangs- oder Testkarten gestartet wurden. - Seite 15 28660 Boadilla Del Monte MADRID DEUTSCHLAND SWEDEN ESPAÑA Phone:(49) 07032-99010 Phone:(46) 042 20 58 50 Phone: (34) 916 324 810 Fax:(49) 07032-990111 Fax:(46) 042 20 40 65 Fax: (34) 916 324 645 ® REGISTERED TRADEMARK OF RAIN BIRD CORPORATION http://www.rainbird.fr RBE-IM-CC4-12-2002 e-mail:rbe@rainbird.fr RBE-IM-CC4-12-2002...
