Montageanweisung

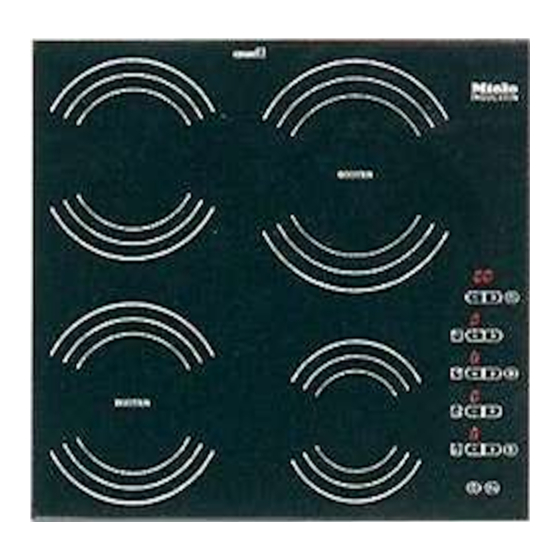

Glaskeramik-Kochfelder mit Induktion
KM 490 / KM 491 / KM 493 / KM 494
KM 495 / KM 496 / KM 497 / KM 498
KM 499 / KM 490-1 / KM 491-1
KM 493-1 / KM 494-1 / KM 497-1
KM 498-1 / KM 499-1
D
Lesen Sie unbedingt
die Montageanweisung vor
Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
M.-Nr. 05 613 842

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele KM 490

  • Seite 1 Montageanweisung Glaskeramik-Kochfelder mit Induktion KM 490 / KM 491 / KM 493 / KM 494 KM 495 / KM 496 / KM 497 / KM 498 KM 499 / KM 490-1 / KM 491-1 KM 493-1 / KM 494-1 / KM 497-1...
  • Seite 2: Inhaltsverzeichnis

    KM 490 / KM 490-1 / KM 495........
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Einbau Um Schäden am Gerät zu vermei- den, darf dieses erst nach der Mon- tage der Oberschränke und der Dunstabzugshaube eingebaut wer- den. Furniere der Arbeitsplatte müssen mit hitzebeständigem Kleber (100 °C) verarbeitet sein, damit sich diese nicht lösen oder verformen. sehr empfehlenswert! Die Wandabschlussleisten müssen hit- zebeständig sein.
  • Seite 4: Sicherheitsabstand Oberhalb Des Gerätes

    Sicherheitshinweise Sicherheitsabstand oberhalb Diese Kochfelder dürfen nicht über einen Backofen oder Herd ohne des Gerätes Lüfter, der zur Kühlung des Gerätes dient, eingebaut werden. Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzie- len, ist ein Zwischenboden unterhalb des Induktions-Kochfeldes nicht gestat- tet.
  • Seite 5: Einbau Eines Gerätes Bei Zusätzlicher Nischenverkleidung

    Sicherheitshinweise Einbau eines Gerätes bei zusätzlicher Nischenverkleidung a Mauerwerk b Nischenverkleidung c Wandabschlussleiste d Arbeitsplatte e Ausschnitt in der Arbeitsplatte f 50 mm Mindestabstand zwischen Nischenverkleidung und Ausschnitt in der Ar- beitsplatte. Dieser Abstand ist nur erforderlich, wenn das Material der Nischenverkleidung aus Holz oder anderen brennbaren Materialien besteht.
  • Seite 6: Gerätemaße Und Arbeitsplattenausschnitt

    Gerätemaße und Arbeitsplattenausschnitt KM 490 / KM 490-1 / KM 495 5 7 4 5 0 4 max.R4 + - 1 a Klemmfedern b Einbauhöhe mit Netzanschlusskas- ten hinten rechts ca. 58 mm. ^ Fertigen Sie den Arbeitsplattenaus- schnitt nach dem zugehörigen Maß- Wird beim Einbau festgestellt, dass bild an.
  • Seite 7: Km 491 / Km 491-1

    Gerätemaße und Arbeitsplattenausschnitt KM 491 / KM 491-1 a Klemmfedern b Einbauhöhe mit Netzanschlusskas- ten hinten rechts ca. 63 mm. ^ Fertigen Sie den Arbeitsplattenaus- schnitt nach dem zugehörigen Maß- Wird beim Einbau festgestellt, dass bild an. die Dichtung des Rahmens an den ^ Bitte beachten Sie den Mindestab- Ecken nicht richtig auf der Arbeits- stand von 50 mm zur Rückwand und...
  • Seite 8: Km 493 / Km 493-1

    Gerätemaße und Arbeitsplattenausschnitt KM 493 / KM 493-1 a Klemmfedern b Einbauhöhe mit Netzanschlusskas- ten hinten rechts ca. 58 mm. ^ Fertigen Sie den Arbeitsplattenaus- schnitt nach dem zugehörigen Maß- Wird beim Einbau festgestellt, dass bild an. die Dichtung des Rahmens an den ^ Bitte beachten Sie den Mindestab- Ecken nicht richtig auf der Arbeits- stand von 50 mm zur Rückwand und...
  • Seite 9: Km 494 / Km 494-1

    Gerätemaße und Arbeitsplattenausschnitt KM 494 / KM 494-1 a Klemmfedern b Einbauhöhe mit Netzanschlusskas- ten hinten rechts ca. 63 mm. ^ Fertigen Sie den Arbeitsplattenaus- schnitt nach dem zugehörigen Maß- Wird beim Einbau festgestellt, dass bild an. die Dichtung des Rahmens an den ^ Bitte beachten Sie den Mindestab- Ecken nicht richtig auf der Arbeits- stand von 50 mm zur Rückwand und...
  • Seite 10: Km 496

    Gerätemaße und Arbeitsplattenausschnitt KM 496 a Klemmfedern b Einbau-Höhe c Einbau-Höhe Netzanschlusskasten d vorn...
  • Seite 11 Gerätemaße und Arbeitsplattenausschnitt ^ Fertigen Sie den Arbeitsplattenaus- schnitt nach dem zugehörigen Maß- bild an. ^ Bitte beachten Sie den Mindestab- stand von 50 mm zur Rückwand und rechts oder links zu einer Seiten- wand. Siehe auch Kapitel "Sicher- heitshinweise". ^ Die Schnittflächen sollten mit speziel- lem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein...
  • Seite 12: Montage

    Montage Befestigen der Klemmfedern Kochfeld einbauen ^ Die mitgelieferten Klemmfedern a an den gekennzeichneten Stellen (siehe "Gerätemaße und Arbeitsplattenaus- schnitt") am oberen Rand des Aus- schnittes auflegen und mit den mit- gelieferten Schrauben 3,5 x 25 mm befestigen. ^ Führen Sie die Netzanschlussleitung vom Kochfeld durch den Ausschnitt nach unten.
  • Seite 13: Bei Arbeitsplatten Aus Granit

    Montage Bei Arbeitsplatten aus Granit Kochfeld einbauen Die Klemmfedern a müssen bei Ar- beitsplatten aus Granit mit starkem doppelseitigen Klebeband f positio- niert und befestigt werden. Danach die Ränder der Klemmfedern zusätzlich mit Silikon g verkleben. Die Schrauben werden für Arbeitsplat- ten aus Granit nicht benötigt.
  • Seite 14: Gerätemaße Und Arbeitsplattenausschnitt

    Gerätemaße und Arbeitsplattenausschnitt KM 497 / KM 497-1 a Einbau-Höhe b Einbau-Höhe Netzanschlusskasten c vorn...
  • Seite 15: Montage

    Gerätemaße und Arbeitsplattenausschnitt ^ Fertigen Sie den Arbeitsplattenaus- Montage schnitt nach dem zugehörigen Maß- Beim Einbau des Kochfeldes bild an. KM 497 / KM 497-1 werden keine ^ Bitte beachten Sie den Mindestab- Klemmfedern benötigt. stand von 50 mm zur Rückwand und rechts oder links zu einer Seiten- Ein entsprechendes Dichtungsband wand.
  • Seite 16: Km 499 / Km 499-1

    Gerätemaße und Arbeitsplattenausschnitt KM 499 / KM 499-1 a Einbau-Höhe b Einbau-Höhe Netzanschlusskasten c vorn...
  • Seite 17: Montage

    Gerätemaße und Arbeitsplattenausschnitt ^ Fertigen Sie den Arbeitsplattenaus- Montage schnitt nach dem zugehörigen Maß- Beim Einbau des Kochfeldes bild an. KM 499 und KM 499-1 werden keine ^ Bitte beachten Sie den Mindestab- Klemmfedern benötigt. stand von 50 mm zur Rückwand und rechts oder links zu einer Seiten- Ein entsprechendes Dichtungsband wand.
  • Seite 18: Einbauhinweis

    Einbauhinweis KM 490 / KM 491 / KM 493 / KM 494 KM 495 / KM 496 / KM 497 / KM 499 KM 490-1 / KM 491-1 / KM 493-1 KM 494-1 / KM 497-1 / KM 499-1 Auf keinen Fall darf Fugendich-...
  • Seite 19: Gerätemaße Und Arbeitsplattenausschnitt

    Gerätemaße und Arbeitsplattenausschnitt KM 498 / KM 498-1 a Einbau-Höhe b Einbau-Höhe Netzanschlusskasten c vorne...
  • Seite 20 Gerätemaße und Arbeitsplattenausschnitt Das Kochfeld wird Das flächenbündige Kochfeld ist für – in eine entsprechend ausgefräste den Einbau in Naturstein (Granit, Naturstein-Arbeitsplatte direkt einge- Marmor), geflieste Arbeitsplatten setzt. und Massivholz geeignet. Andere Materialien, z. B. Corian und Askilan, – im Ausschnitt von Massivholz / ge- fliesten Arbeitsplatten mit Holzleisten eignen sich nicht.
  • Seite 21: Einbau In Die Ausgefräste Arbeitsplatte Aus Naturstein

    Gerätemaße und Arbeitsplattenausschnitt Einbau in die ausgefräste Einbau in die geflieste Arbeitsplatte / Arbeitsplatte aus Naturstein Massivholz b Arbeitsplatte b Arbeitsplatte cFugenbreite c Fugenbreite d Kochfeld d Kochfeld e Holzleisten, Eckenradius der ausgefrästen Arbeits- nicht im Lieferumfang enthalten platte ß R4 Eckenradius der gefliesten Arbeitsplat- ^ Erstellen Sie den Arbeitsplattenaus- te ß...
  • Seite 22: Elektroanschluss

    Elektroanschluss Zum Anschluss des Gerätes an das Soll der Stromkreis des Gerätes vom Elektronetz und zum Wechseln der An- Netz getrennt werden, gehen Sie je schlussleitung beauftragen Sie bitte nach Installation in der Verteilung wie eine Elektrofachkraft, die die landesüb- folgt vor: lichen Vorschriften und die Zusatzvor- –...
  • Seite 23: Anschluss-Schema

    Elektroanschluss Anschluss-Schema Fehlerstromschutzschalter: Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslöse- strom von 30 mA vorzuschalten. Achtung! Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen installationsseitig fehlen- den oder unterbrochenen Schutzleiter verursacht werden (z.
  • Seite 24 Änderungen vorbehalten / 2304 M.-Nr. 05 613 842 / 07 de / DE Dieses Papier besteht aus 100 % chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
