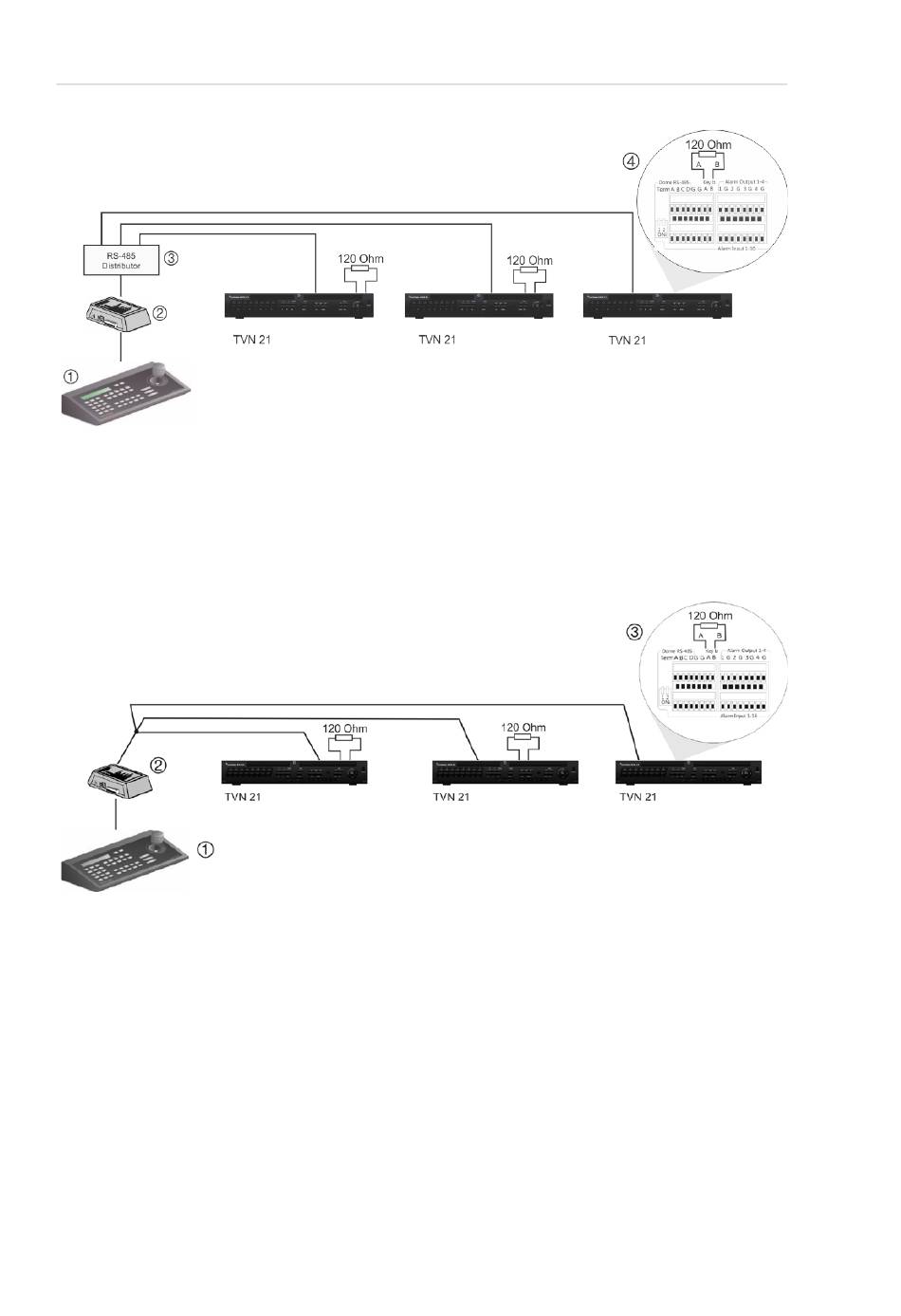

Abbildung 3: Sternförmige Verkabelung mit RS-485-Signalverteiler
Korrekt:
1. Bedienpult
2. I/O-Box
Falsch:
1. Bedienpult
2. I/O-Box
Verwenden Sie einen RS-485-Signalverteiler, um die maximale Anzahl von
Geräten auf dem Bus sowie die Gesamtanzahl zu erhöhen. Jeder
Verteilerausgang stellt einen anderen RS-485-Bus zur Verfügung, wodurch der
Ausgang um zusätzliche 1200 m erweitert wird. Bis zu 31 NVR-Geräte können
an jeden Ausgang angeschlossen werden. Siehe Abbildung 4 unten.
TruVision NVR 21(S/P)-Benutzerhandbuch
3. RS-485-Verteiler
4. Siehe Abschnitt RS-485 Ports auf Seite 8.
3. Siehe Abschnitt RS-485 Ports auf Seite 8.
