TVR 46 Schnellstartanleitung

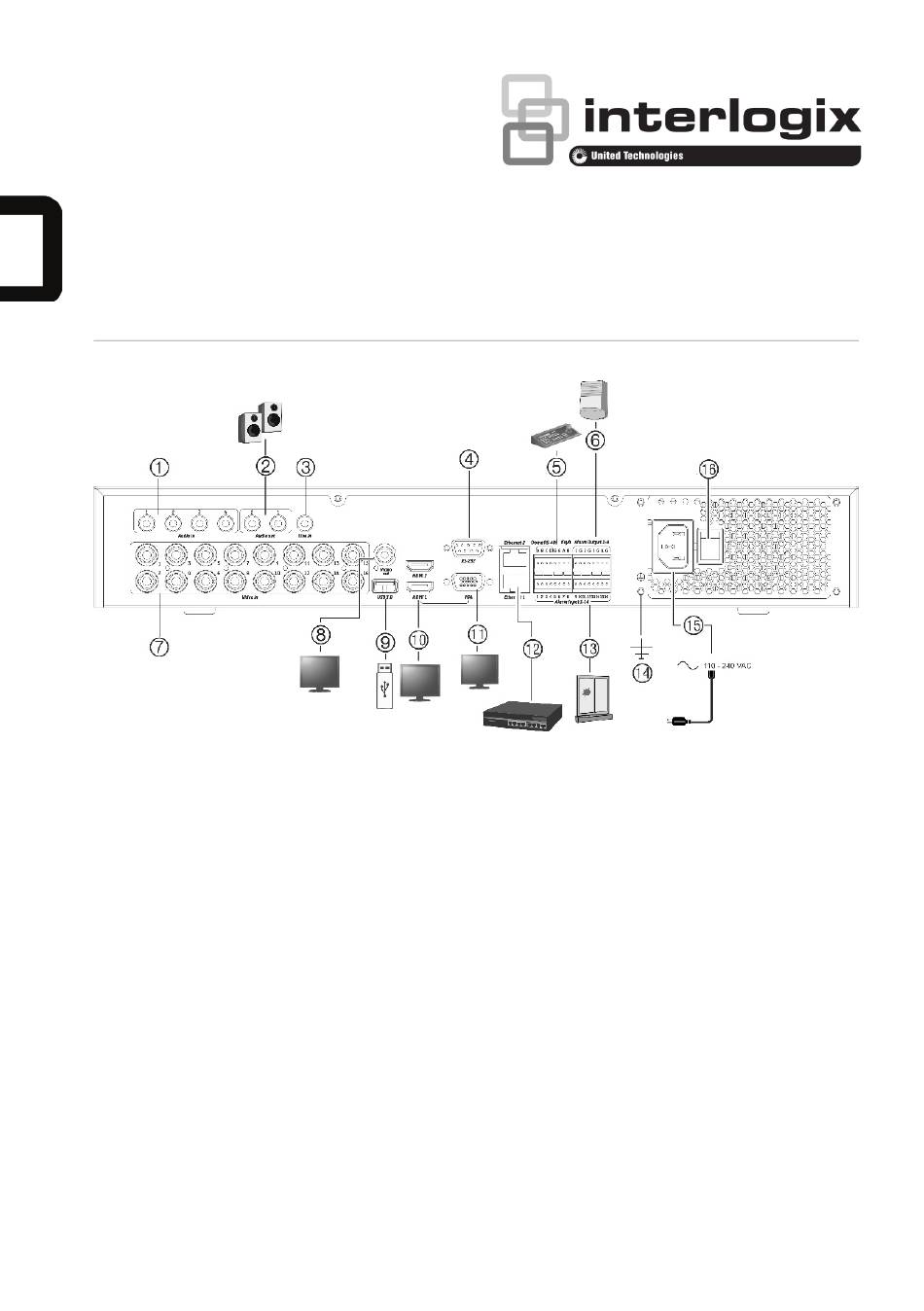

Abbildung 1: Anschlüsse an der Rückseite (Abbildung für 16-Kanal Modell)
1. Anschluss von bis zu vier Audioeingängen über
Cinchstecker.
2. Lautsprecheranschluss für Audioausgang.
3. Line In.
4. Anschluss an ein RS-232-Gerät.
5. Anschluss an ein RS-485-Gerät, wie z. B. eine
PTZ-Kamera oder ein Bedienpult.
6. Anschluss von bis zu vier Alarmausgängen.
7. Anschluss von bis zu16 oder 32
Analogkameras/HD-TVI-Kameras an BNC-
Anschlüsse (abhängig vom Rekordermodell).
8. Anschluss an einen BNC-Monitor (nur
Ereignismonitor).
Standard-IP-Adresse: 192.168.1.82
P/N 1073617-DE • REV A • ISS 24OCT19
9. Anschluss des USB 3.0-Flash-Laufwerks an ein
optionales USB-Gerät, z. B. Maus, CD/DVD-
Brenner oder HDD.
10. Anschluss von 2 HDMI-Videoausgängen an
HDTV. Die HDMI-Verbindung unterstützt digitales
Audio und Video.
11. Anschluss an einen VGA-Monitor.
12. Anschluss an ein Netzwerk.
13. Anschluss für bis zu 16 Alarmeingänge.
14. Anschluss an die Erdung.
15. Anschluss eines Netzkabels zum Rekorder (im
Lieferumfang enthalten).
16. Netzschalter (Ein/Aus).
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Interlogix TVR 46
Inhaltszusammenfassung für Interlogix TVR 46
- Seite 1 TVR 46 Schnellstartanleitung Abbildung 1: Anschlüsse an der Rückseite (Abbildung für 16-Kanal Modell) 1. Anschluss von bis zu vier Audioeingängen über 9. Anschluss des USB 3.0-Flash-Laufwerks an ein Cinchstecker. optionales USB-Gerät, z. B. Maus, CD/DVD- 2. Lautsprecheranschluss für Audioausgang. Brenner oder HDD.
- Seite 2 13. Anschluss für bis zu 16 Alarmeingänge. Analogkameras/HD-TVI-Kameras an BNC- 14. Anschluss an die Erdung. Anschlüsse (abhängig vom Rekordermodell). 15. Anschluss eines Netzkabels zum Rekorder (im 8. Anschluss an einen BNC-Monitor (nur Lieferumfang enthalten). Ereignismonitor). 16. Netzschalter (Ein/Aus). Standard-IP-Adresse: 192.168.1.82 TVR 46 Schnellstartanleitung...
- Seite 3 4*4. Für 32-Kanal-DVR: Voll, Quad, 1+5, 1+7, 3*3, 4*4, 5*5 oder 32 Kameras Löscht im Festplatteninformations- und im Benutzerverwaltungsmodus ein ausgewähltes Element. Löscht im PTZ-Modus einen ausgewählten Keypoint. Zeigt im Protokollsuchmodus die Details einer Protokolldatei als Protokollsuchergebnis an. TVR 46 Schnellstartanleitung...
- Seite 4 : Im Wiedergabemodus erfolgt die Wiedergabe der aktuellen Datei. Startet am Anfang der Datei. Zoom +/ PTZ-Tasten -: Im Live-, Wiedergabe- und PTZ-Steuerungsmodus können Sie diese Tasten zum Vergrößern und Verkleinern des Bildes verwenden. Sie dienen auch zur Navigation innerhalb der Menüs. TVR 46 Schnellstartanleitung...
- Seite 5 Kameras mit motorbetriebenem Objektiv. 4. Schnappschuss: Erstellt einen 10. Stream-Informationen: Echtzeit-Bildrate, Bitrate, Schnappschuss des Videobilds. Auflösung und Videokomprimierung anzeigen. 5. PTZ-Steuerung: Aufrufen des PTZ- Diese Funktion ist nur für IP-Kameras verfügbar. Steuerungsmodus. 11. Schließen: Symbolleiste schließen. TVR 46 Schnellstartanleitung...
-
Seite 6: Installationsumgebung
2. Schließen Sie das Netzkabel an und Lieferumfang schalten Sie das Gerät ein. Im Lieferumfang des TruVision DVR 46 3. Nehmen Sie die erforderlichen Geräteeinstellungen mithilfe des Setup- (Modell TVR 46) sind folgende Teile enthalten: Assistenten vor. • IR (Infrarot)-Fernbedienung • Zwei AAA-Batterien für die Fernbedienung Erstmalige Verwendung •... -
Seite 7: Bedienung Des Rekorders
5. Geben Sie den Adresswert des Geräts ein. Die Aufnahme wird automatisch gestartet. Er muss mit dem entsprechenden Wert des Hinweis: Wenn Sie Ihr Administratorpasswort Rekorders übereinstimmen. vergessen sollten, wenden Sie sich an den 6. Drücken Sie auf der Fernbedienung auf TVR 46 Schnellstartanleitung... -
Seite 8: Livebildanzeige-Modus
Hinweis: Für die folgenden Ports muss eine - Oder - Weiterleitung im Router eingerichtet werden, um eine ordnungsgemäße Verbindung zu • Klicken Sie mit der rechten Maustaste und Menu wählen Sie (Menü) aus dem Popup- gewährleisten: Server-Port und RTSP-Port. Menü. TVR 46 Schnellstartanleitung... -
Seite 9: Spezifikationen
Informationen Copyright Konfiguriert die Alarm- und Ereigniseinstellungen. © 2019 United Technologies Corporation. Alle Rechte vorbehalten. Konfiguriert System- Interlogix ist Teil von UTC Climate, Controls & einstellungen. Security, einer Geschäftseinheit von United Technologies Corporation. Alle Rechte Konfiguriert die Speicher- vorbehalten. verwaltung. - Seite 10 Anbieter der betreffenden Produkte sein. Zertifizierung EU-Richtlinien Kontaktinformationen Kontaktinformationen und die neuesten Handbücher, Tools und Firmware zum Herunterladen finden Sie auf der Website Ihrer Region: Nord-, Mittel- und Südamerika: www.interlogix.com EMEA: www.firesecurityproducts.com Handbücher sind in mehreren Sprachen verfügbar. Australien/Neuseeland: www.utcfs.com.au TVR 46 Schnellstartanleitung...
