Anschließen des Bedienpults
Das Bedienpult verwendet RS-485-Simplex-Verkabelung. Das Signal wird über
eine einzelne Twisted-Pair-Verbindung übertragen. Es wird ein abgeschirmtes
STP CAT5-Netzwerkkabel empfohlen. Erden Sie ein Ende des Kabels. Dies
kann das erste oder letzte Gerät in der RS-485-Leitung sein.
Die maximale Anzahl Geräte, die in einem Bus installiert werden können, ist 255.
Es gilt eine maximale Kabellänge von 1200m. Die Kabellänge kann mithilfe eines
Signalverteilers erweitert werden.
Sowohl das erste als auch das letzte Gerät in der Reihe sollten mit einem
120-Ohm-Widerstand abgeschlossen werden, um Leitungsstörungen zu
minimieren. Siehe Abbildung 2 unten.

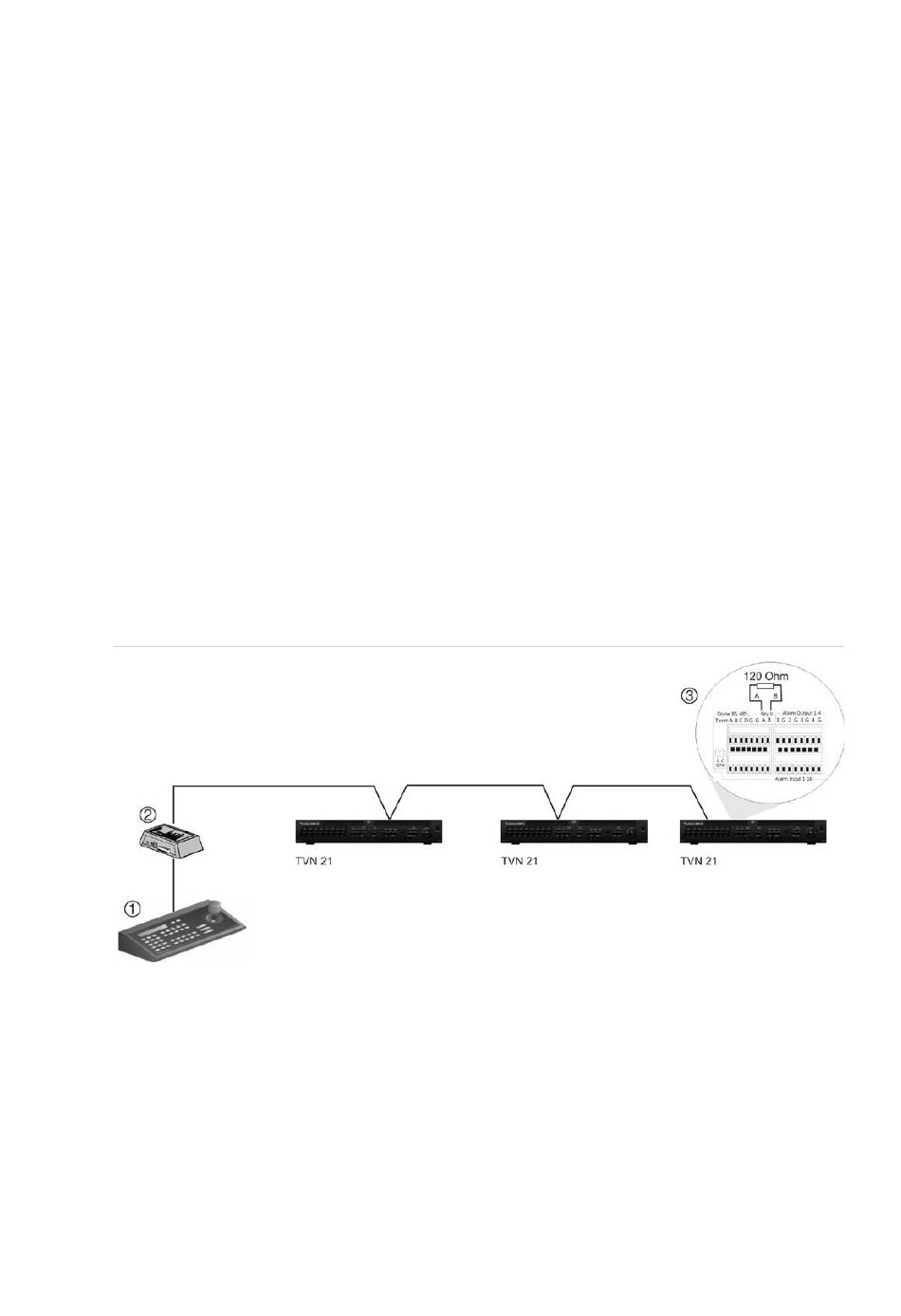

Abbildung 2: Serielle RS-485-Bus-Verkabelung (abgebildet ist das KTD-405-Bedienpult)
1. Bedienpult
2. I/O-Box
Verwenden Sie einen RS-485-Signalverteiler für eine Konfiguration mit
sternförmiger Verkabelung. Siehe Abbildung 3 auf Seite 7.
