TVR 15HD-Schnellstartanleitung

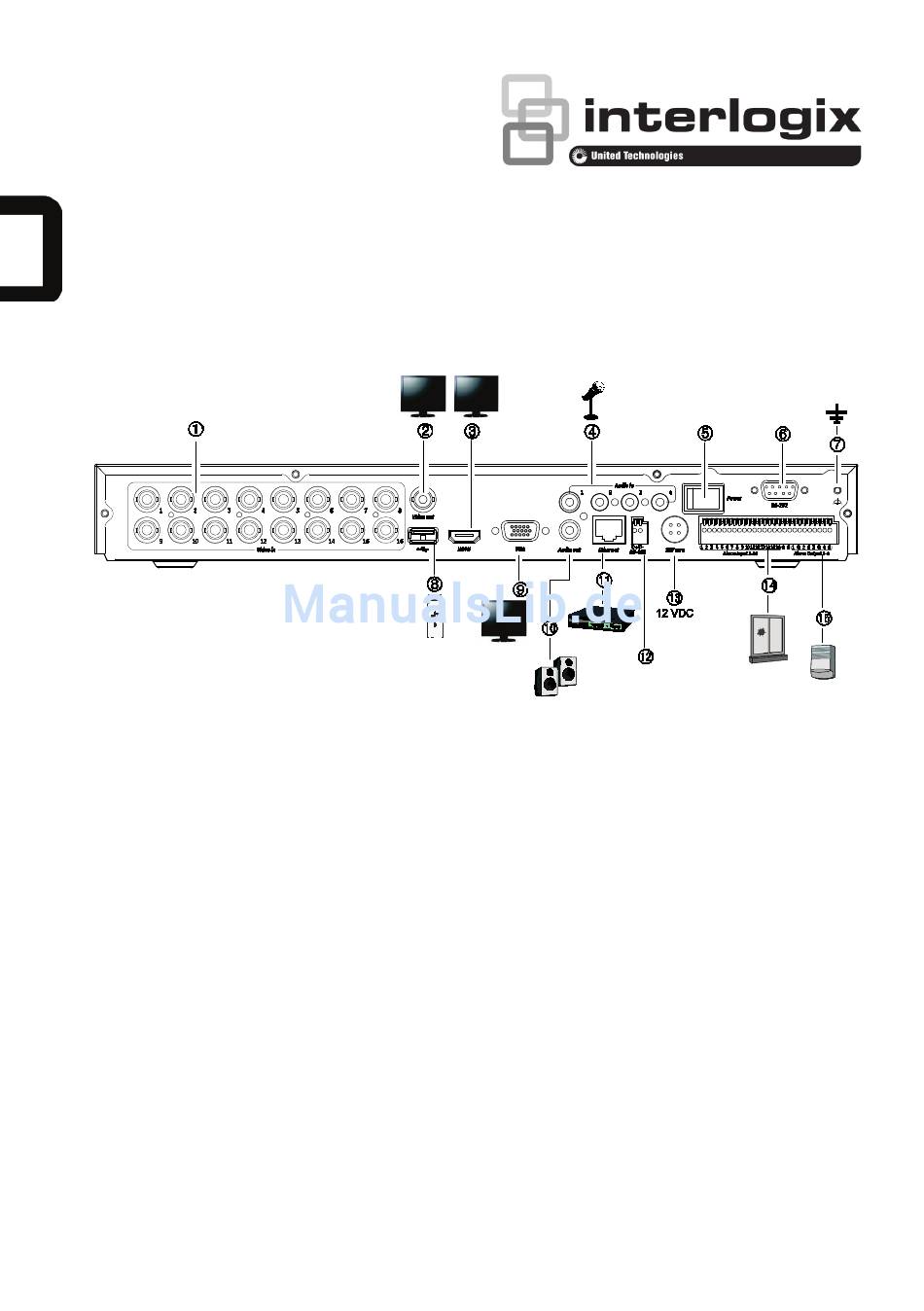

Abbildung 1: Anschlüsse an der Rückseite
1. Anschluss von bis zu 16 analogen Kameras an
BNC-Anschlüsse (abhängig vom Rekorder-
Modell).
2. Anschluss eines CCTV-
Videoüberwachungsmonitors (BNC-Anschluss).
3. Anschluss an einen HDTV. Die HDMI-
Verbindung unterstützt digitales Audio und
Video.
4. Anschluss von bis zu vier Audioeingängen über
Cinchstecker.
5. Netzschalter (Ein/Aus).
6. Anschluss an ein RS-232-Gerät.
Standardbenutzer-ID und -passwort:
•
Benutzer-ID: admin
•
Passwort: 1234
P/N 1073202-DE • REV B • ISS 02MAY17
7. Anschluss an die Erdung
7. Anschluss an ein optionales USB-Gerät, z. B.
Maus, CD/DVD-Brenner oder Festplatte.
8. Anschluss an einen VGA-Monitor.
9. Lautsprecheranschluss für Audioausgang.
10. Anschluss an ein Netzwerk.
11. Anschluss an ein RS-485-Gerät, wie z. B eine
PTZ-Kamera oder -Bedienpult.
12. Anschluss an ein Netzteil mit 12 V Gleichstrom
(enthalten).
13. Anschluss für bis zu 16 Alarmeingänge.
14. Anschluss von bis zu vier Alarmausgängen.
Standard-IP-Adresse: 192.168.1.82
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Interlogix TVR 15HD
Inhaltszusammenfassung für Interlogix TVR 15HD
- Seite 1 TVR 15HD-Schnellstartanleitung Abbildung 1: Anschlüsse an der Rückseite 1. Anschluss von bis zu 16 analogen Kameras an 7. Anschluss an die Erdung BNC-Anschlüsse (abhängig vom Rekorder- 7. Anschluss an ein optionales USB-Gerät, z. B. Modell). Maus, CD/DVD-Brenner oder Festplatte. 2. Anschluss eines CCTV- 8.
- Seite 2 : Ein durchgehend grünes Licht zeigt eine normale Netzwerkverbindung an. Tx/Rx Leuchtet keine LED, ist das Gerät mit keinem Netzwerk verbunden. : Ein dauerhaft rot leuchtendes Licht zeigt einen technischen Technischer Alarm Alarm vom Rekorder an. Leuchtet keine LED, gibt es keinen Alarm. TVR 15HD-Schnellstartanleitung...
- Seite 3 Einmal drücken, um den Schnellarchivierungsmodus aufzurufen. Zweimal Archivieren drücken, um die Archivierung zu starten. Die Anzeige blinkt grün, wenn Daten auf ein Sicherungsgerät geschrieben werden. USB-Anschluss USB (Universal Serial Bus)-Anschluss für zusätzliche Geräte wie USB-Maus, CD-/DVD-Brenner oder USB-Festplatte (HDD). TVR 15HD-Schnellstartanleitung...
-
Seite 4: Installationsumgebung
Umgebung installiert wird. • Achten Sie darauf, dass das Gerät vor Im Lieferumfang des TruVision DVR 15HD Regen oder Feuchtigkeit geschützt ist. (Modell TVR 15HD) sind folgende Teile enthalten: Schnellinstallation • IR (Infrarot)-Fernbedienung Empfohlene Schritte für das Setup des •... -
Seite 5: Erstmalige Verwendung
Gerät zu steuern: Gegensatz zum Frontbedienelement, dessen Funktionalität eingeschränkt ist). Verwenden • Steuerung über das Frontbedienelement Sie die Maus zum Navigieren und nehmen Sie • IR-Fernbedienung in der Bedieneroberfläche so Änderungen an • Steuerung über die Maus den Einstellungen vor. TVR 15HD-Schnellstartanleitung... -
Seite 6: Livebildanzeige-Modus
Server-Port und RTSP-Port. Hauptmenü zu: • Drücken Sie die Taste Menu (Menü) auf der Fernbedienung oder dem Frontbedien-element. - Oder - • Klicken Sie mit der rechten Maustaste und Menu wählen Sie (Menü) aus dem Popup- Menü. TVR 15HD-Schnellstartanleitung... -
Seite 7: Spezifikationen
TVR 1208HD ≤ 2,5 kg TVR 1516DHD ≤ 2,5 kg Konfiguriert die Alarm- und Ereigniseinstellungen. Konfiguriert System- einstellungen. Konfiguriert die Speicher- verwaltung. Konfiguriert Benutzer- einstellungen. Zeigt Systeminformationen an. Enthält Informationen zu den verschiedenen Symbolleisten und Menüs der Benutzer- oberfläche. TVR 15HD-Schnellstartanleitung... -
Seite 8: Rechtliche Und Regulatorische Informationen
Rechtliche und regulatorische Informationen Copyright © 2017 United Technologies Corporation. Alle Rechte vorbehalten. Interlogix ist Teil von UTC Climate, Controls & Security, einer Geschäftseinheit von United Technologies Corporation. Alle Rechte vorbehalten. Marken und Patente In diesem Dokument verwendete Handelsnamen können Marken oder eingetragene Marken der Hersteller oder Anbieter der betreffenden Produkte sein.
