Relaisfunktionen
Es können 6 verschiedene Einstellungen der Relaisfunktion gewählt werden.
Sollwert:
Das Gerät fungiert als Einzelendschalter.
Fenster:
Das Relais hat ein Fenster, das durch einen niedrigen und einen hohen Sollwert definiert ist.
Auf beiden Seiten des Fensters hat das Relais den gleichen Status.
Fehlerfunktion:
Das Relais wird durch einen Sensorfehler aktiviert.
Versorgung:
Das Relais ist aktiviert, wenn der Strom eingeschaltet ist.
Aus:
Das Relais ist deaktiviert.
Verriegelung:
Das Relais ist verriegelt. Das gilt für die Sollwert-, Fenster- und Fehlerfunktion (erweiterte
Einstellungen).
Hinweis: Für den 4225C, der für den analogen Ausgang konfiguriert ist, ist ein vollständiger Relais-Funktionsumfang mit
elektrischen Ausgangsspezifikationen als Frequenzausgang an den Frequenzausgangsklemmen verfügbar.
Sollwert- und Fensterkonfiguration
Gemeinsame Parameter:
Verzögerung:
Bei beiden Relais kann eine ON-/OFF-Verzögerung im Bereich von 0...3600 s eingestellt werden.
Hysterese:
0,0...100,0%
Das aktive Relais kann entweder als Öffner- oder Schließkontakt eingestellt werden.
Das Gerät fungiert als Einzelendschalter, wenn im Menü „Sollwert" ausgewählt und der gewünschte Grenzwert eingegeben
wird. Für den Sollwert können die Relais so eingestellt werden, dass sie bei steigendem oder fallendem Eingangssignal
aktiviert werden.
Die Fensterfunktion wird ausgewählt, indem Sie im Menü „Fenster" wählen und einen hohen und einen niedrigen Sollwert
festlegen. Das Relais kann als aktiv innerhalb oder außerhalb des Fensters konfiguriert werden.

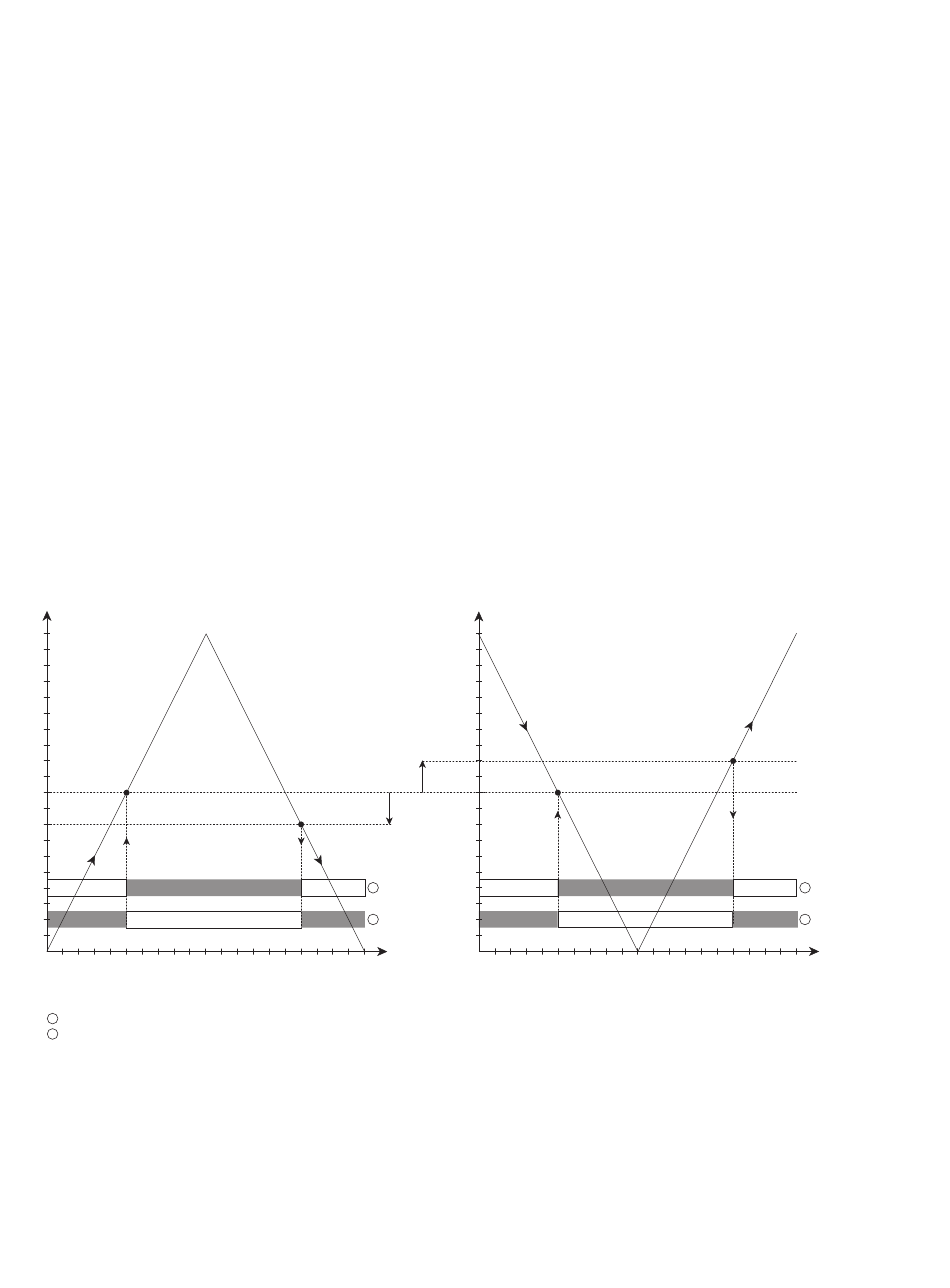

Grafische Darstellung des Sollwerts für die Relais-Aktion
Relais-Einheiten
100
90
80
70
60
Sollwert = 50
50
Hysterese = 10
40
30
20
OFFEN
GESCHLOSSEN
10
GESCHLOSSEN
OFFEN
0
10
20
30
40
Relais-Aktion: steigend
= Normale Funktion. Relais für Schließkontakt konfiguriert.
1
= Invertierte Funktion. Relais für Öffnungskontakt konfiguriert.
2
24
OFFEN
1
GESCHLOSSEN
2
t
50
60
70
80
90
100
Relais-Einheiten
100
90
80
70
60
50
40
30
20
OFFEN
10
GESCHLOSSEN
0
10
20
30
Relais-Aktion: fallend
4225V100-DE
Hysterese = 10
Sollwert = 50
GESCHLOSSEN
OFFEN
OFFEN
GESCHLOSSEN
40
50
60
70
80
90
1
2
t
100
