Netzadapteranschluss

Entfernen des Netzadapteranschlusses

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie die microSD-Karte.
3. Rufen Sie den Servicemodus
4. Entfernen Sie die Bodenabdeckung.
5. Entfernen Sie den Lautsprecher.
6. Entfernen Sie das M.2-Solid-State-Laufwerk.
7. Entfernen Sie den Systemlüfter.
8. Entfernen Sie die Bildschirmbaugruppe.
9. Entfernen Sie die Eingabe/Ausgabe-Platine.
10. Entfernen Sie die Kühlkörperbaugruppe.
11. Entfernen Sie den Netzschalter mit
12. Entfernen Sie die Systemplatine.
ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper entfernt werden.
Info über diese Aufgabe

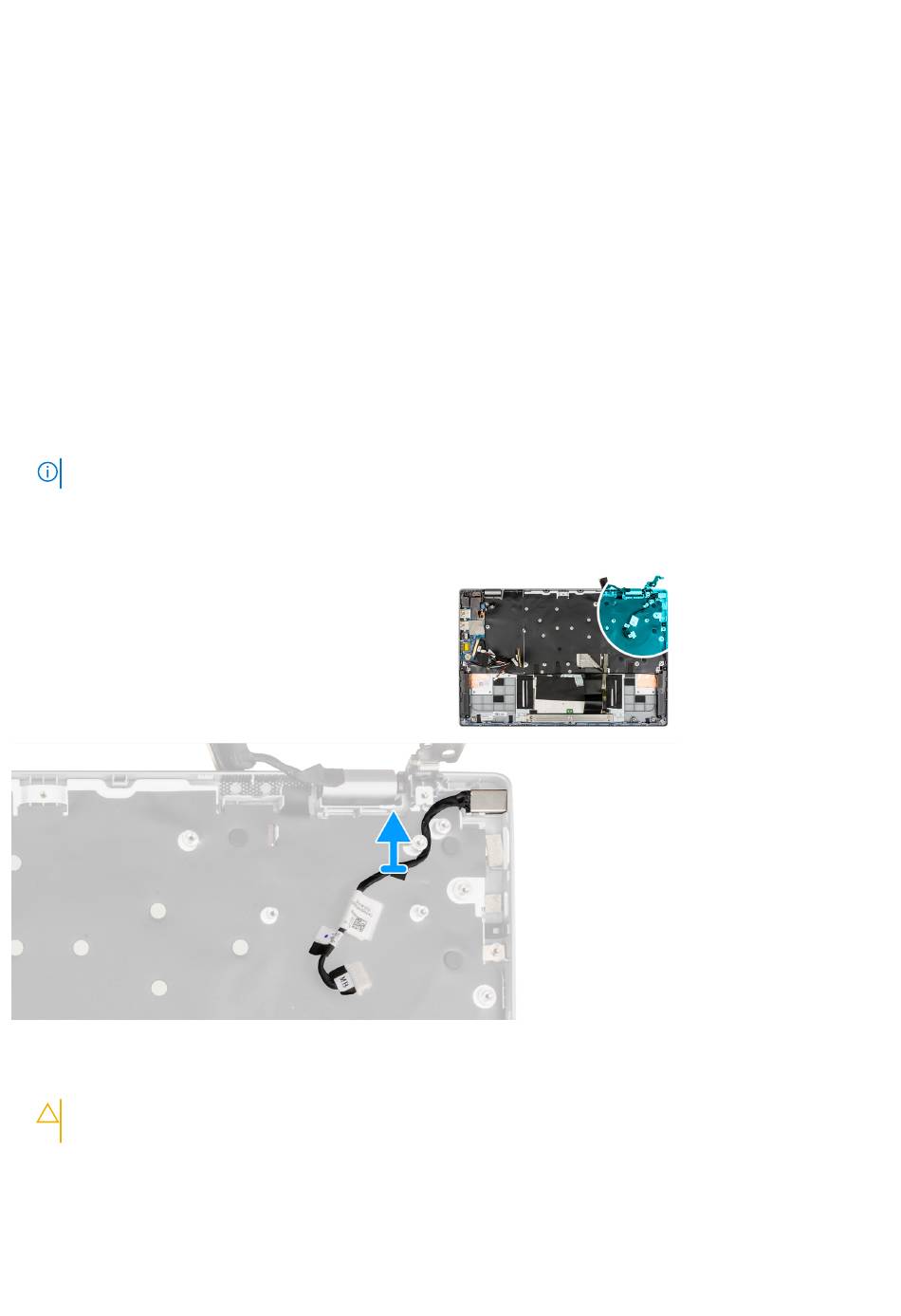

Die nachfolgende Abbildung zeigt die Position des Netzadapterports und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
Schritte
1. Lösen Sie das Kabel des Netzadapterports vom Schraubstift.
VORSICHT: Lösen Sie das Netzadapterport-Kabel vorsichtig vom Schraubstift, bevor Sie den Netzadapterport aus
dem Gehäuse entfernen.
2. Entfernen Sie den Netzadapter-Port aus dem Gehäuse.
Vor der Arbeit an Komponenten im Inneren des
auf.
Fingerabdruck-Lesegerät.
Computers.
Entfernen und Einbauen von Komponenten 57
