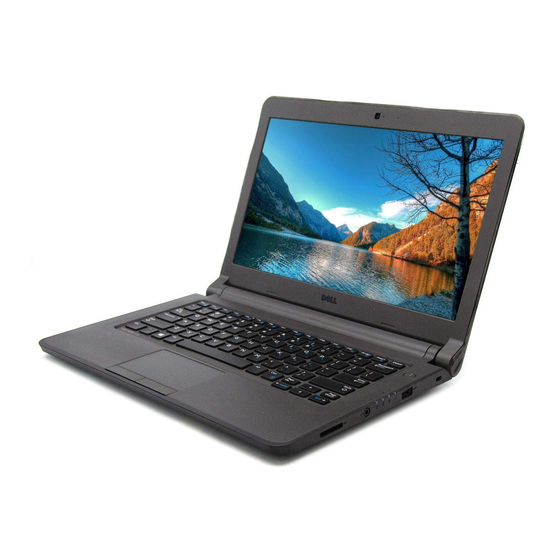

Dell Latitude 3340
Benutzerhandbuch
Vorschriftenmodell: P47G
Vorschriftentyp: P47G001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 3340

Inhaltszusammenfassung für Dell Latitude 3340

  • Seite 1 Dell Latitude 3340 Benutzerhandbuch Vorschriftenmodell: P47G Vorschriftentyp: P47G001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer....................5 ....................5 Vor der Arbeit an Komponenten im Innern des Computers ............................... 6 Ausschalten des Computers ....................7 Nach der Arbeit an Komponenten im Innern des Computers 2 Entfernen und Einbauen von Komponenten..............8 ..............................8 Empfohlene Werkzeuge .................................8 Systemübersicht...
  • Seite 4 Zuweisen eines System- und Setup-Kennworts ............40 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts 4 Diagnostics (Diagnose)....................41 ....41 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) ............................... 41 Gerätestatusanzeigen ................................. 42 Akkustatusanzeigen 5 Technische Daten......................43 6 Kontaktaufnahme mit Dell..................... 48...

  • Seite 5: Arbeiten Am Computer

    Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 6: Ausschalten Des Computers

    Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Schließen Sie den Bildschirm und legen Sie den Computer mit der Unterseite nach oben auf eine ebene Arbeitsfläche. ANMERKUNG: Um Schäden an der Systemplatine zu vermeiden, müssen Sie den Hauptakku entfernen, bevor Sie Wartungsarbeiten am Computer durchführen.

  • Seite 7: Nach Der Arbeit An Komponenten Im Innern Des Computers

    Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind.

  • Seite 8: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Anweisungen können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher Nr. 0 •...
  • Seite 9 Abbildung 2. Funktionen Mikrofone Kamera Kamerastatusanzeige Sicherheitskabeleinschub Betriebsschalter USB 3.0-Anschluss Statusanzeigen Audioanschluss Speicherkartenleser Touchpad Lautsprecher Netzwerkstatusanzeige USB 3.0-Anschluss mit PowerShare Mini DisplayPort-Anschluss HDMI-Anschluss Lüftungsschlitze Netzwerkanschluss...

  • Seite 10: Entfernen Der Secure-Digital-Karte (Sd)

    Netzanschluss Abbildung 3. Innenansicht – Rückseite Netzanschluss Systemlüfter Kühlkörper Lautsprecher Speichermodul Festplattenlaufwerk Audioanschlussplatine WLAN-Karte Systemplatine Knopfzellenbatterie Entfernen der Secure-Digital-Karte (SD) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Drücken Sie leicht auf die SD-Karte, bis sie aus dem Computer herausspringt. Ziehen Sie die SD-Karte aus dem Computer heraus.

  • Seite 11: Einsetzen Des Akkus

    Einsetzen des Akkus VORSICHT: Stellen Sie sicher, dass beide Seiten des Akkus am Akkufach ausgerichtet sind. Wenn der Akku ist nicht korrekt ausgerichtet ist, können der Akku und die Akkuverriegelungen beschädigt werden. Setzen Sie den Akku nicht mit Gewalt in das Akkufach ein. Richten Sie beide Seiten des Akkus am Akkufach aus.

  • Seite 12: Einsetzen Der Sim-Karte

    Einsetzen der SIM-Karte Setzen Sie die SIM-Karte in den entsprechenden Steckplatz des Computers ein und drücken Sie sie herunter, bis sie einrastet. Setzen Sie den Akku ein. Folgen Sie den Anweisungen unter Nach Abschluss der Arbeiten im Innern des Computers. Entfernen der Bodenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit am Computer.

  • Seite 13: Installieren Der Bodenabdeckung

    Installieren der Bodenabdeckung Richten Sie die Kanten der Bodenabdeckung am Computer aus und drücken Sie sie auf den Computer, bis sie einrastet. Ziehen Sie die Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Setzen Sie den Akku ein. Folgen Sie den Anweisungen unter Nach Abschluss der Arbeiten im Innern des Computers. Entfernen des Speichers Folgen Sie den Anweisungen unter Vor der Arbeit am Computer.

  • Seite 14: Installieren Des Tastaturrahmens

    Entfernen Sie den Tastaturrahmen vom Computer. Installieren des Tastaturrahmens Richten Sie den Tastaturrahmen an seinem Fach aus. Drücken Sie die Seiten des Tastaturrahmens nach unten, bis er einrastet. Folgen Sie den Anweisungen unter Nach Abschluss der Arbeiten im Innern des Computers. ANMERKUNG: Ggf.
  • Seite 15 Entfernen Sie die Schrauben, mit denen die Tastatur am Computer befestigt ist. Schieben Sie die Tastatur nach unten [1] und heben Sie sie an [2], um Zugriff auf das Tastaturkabel zu haben Drehen Sie die Tastatur um, ziehen Sie das Tastaturkabel aus dem entsprechenden Anschluss und entfernen Sie die Tastatur vom Computer.

  • Seite 16: Installieren Der Tastatur

    Installieren der Tastatur Schließen Sie das Tastaturkabel an den entsprechenden Anschluss auf dem Computer an. Drehen Sie die Tastatur um und installieren Sie sie. Ziehen Sie die Schrauben fest, mit denen die Tastatur am Computer befestigt wird. Bauen Sie folgende Komponenten ein: a.

  • Seite 17: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Schließen Sie das Kabel der Knopfzellenbatterie an die Systemplatine an. Befestigen Sie die Knopfzellenbatterie mit dem Klebeband auf der Systemplatine. Bauen Sie folgende Komponenten ein: a. Bodenabdeckung b. Akku Folgen Sie den Anweisungen unter Nach Abschluss der Arbeiten im Innern des Computers. Entfernen der Audioanschlussplatine Folgen Sie den Anweisungen unter Vor der Arbeit am Computer.

  • Seite 18: Installieren Des Festplattenlaufwerks

    a. Entfernen Sie die Schrauben, mit der das Festplattenlaufwerk am Computer befestigt ist. Schieben Sie das Festplattenlaufwerk ein, um es vom entsprechenden Anschluss auf der Systemplatine zu trennen. b. Heben Sie das Festplattenlaufwerk an und entfernen Sie es aus dem Computer. Installieren des Festplattenlaufwerks Richten Sie das Festplattenlaufwerk am entsprechenden Laufwerkschacht im Computer aus.

  • Seite 19: Installieren Der Lautsprecher

    Entfernen Sie die Lautsprecherlaschen aus den Halterungen auf dem Computer [1]. Heben Sie die Lautsprecher an und entfernen Sie sie aus dem Computer [2]. Installieren der Lautsprecher Befestigen Sie die Lautsprecher wieder in ihren Fächern und verlegen Sie das Kabel durch die Kanäle. Drücken Sie die Lautsprecher nach unten, bis die Lautsprecherlaschen in die Halterungen auf dem Computer einrasten.

  • Seite 20: Entfernen Der Wlan-Karte (Wireless Local Area Network)

    Entfernen der WLAN-Karte (Wireless Local Area Network) Folgen Sie den Anweisungen unter Vor der Arbeit am Computer. Entfernen Sie folgende Komponenten: a. Akku b. Bodenabdeckung Entfernen Sie das Klebeband, mit dem die Antennenkabel an der WLAN-Karte befestigt sind. Führen Sie folgende Schritte durch, um die WLAN-Karte zu entfernen: a.

  • Seite 21: Entfernen Der Wwan-Karte (Wireless Wide Area Network)

    Entfernen der WWAN-Karte (Wireless Wide Area Network) Folgen Sie den Anweisungen unter Vor der Arbeit am Computer. Entfernen Sie folgende Komponenten: a. Akku b. Bodenabdeckung Entfernen Sie das Klebeband, mit dem die Antennenkabel an der WWAN-Karte befestigt sind. Führen Sie folgende Schritte durch, um die WWAN-Karte zu entfernen: a.

  • Seite 22: Entfernen Des Systemlüfters

    Entfernen des Systemlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie folgende Komponenten: a. Bodenabdeckung b. Akku Führen Sie folgende Schritte durch, um den Systemlüfter zu entfernen: a. Trennen Sie das Systemlüfterkabel [1] und das Stromkabel [2] von der Systemplatine. b.

  • Seite 23: Installieren Des Systemlüfters

    Installieren des Systemlüfters Führen Sie folgende Schritte durch, um den Systemlüfter zu installieren: a. Platzieren Sie den Systemlüfter im entsprechenden Steckplatz auf dem Computer. b. Schließen Sie das Systemlüfterkabel und das Stromkabel an die Systemplatine an. c. Ziehen Sie die Schrauben fest, um den Systemlüfter am Computer zu befestigen. d.

  • Seite 24: Installieren Des Kühlkörpers

    Installieren des Kühlkörpers Setzen Sie den Kühlkörper in den Computer ein. Ziehen Sie die unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt wird. Verlegen Sie die WLAN-Antennenkabel durch die entsprechenden Kanäle auf der Systemplatine. Bauen Sie folgende Komponenten ein: a.
  • Seite 25 Führen Sie folgende Schritte durch: a. Trennen Sie Touchpanel-, Netzwerkanschluss- und Bildschirmkabel. b. Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere an der Handballenstützenbaugruppe befestigt sind. c. Heben Sie die Handballenstützenbaugruppe von der Bildschirmbaugruppe ab. VORSICHT: Heben Sie die Handballenstützenbaugruppe langsam ab, um Beschädigungen an der Bildschirmbaugruppe zu vermeiden.

  • Seite 26: Installieren Der Bildschirmbaugruppe

    Installieren der Bildschirmbaugruppe Richten Sie die Handballenstützenbaugruppe auf der Bildschirmbaugruppe aus. Ziehen Sie die Schrauben fest, um die Bildschirmscharniere an der Handballenstützenbaugruppe zu befestigen. Schließen Sie die folgenden Kabel an: a. Touchpanel b. Netzwerkanschluss c. Display Richten Sie die Halterung über dem Bildschirmkabel aus und ziehen Sie die Schraube fest, mit der die Halterung am Computer befestigt wird.
  • Seite 27 m. Systemlüfter n. Kühlkörper Trennen Sie die folgenden Kabel von der Systemplatine: a. Touchpad b. Audioanschluss c. Lautsprecher d. Touchpanel e. Netzwerkanschluss f. Displaykabelhalterung und Display g. Stromversorgung Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Heben Sie die Systemplatine an und entfernen Sie sie aus dem Gehäuse.

  • Seite 28: Installieren Der Systemplatine

    Installieren der Systemplatine Befestigen Sie die Systemplatine wieder auf dem Gehäuse. Ziehen Sie Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt wird. Schließen Sie die folgenden Kabel an ihre jeweiligen Anschlüsse auf der Systemplatine an: a. Stromversorgung b. Displaykabelhalterung und Display c.

  • Seite 29: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...

  • Seite 30: Optionen Des System-Setup

    Tasten Navigation <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste> Weiter zum nächsten Fokusbereich. ANMERKUNG: Nur für den Standard-Grafikbrowser <Esc> Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Durch Drücken der Taste <Esc> im Hauptbildschirm wird eine Meldung angezeigt, in der Sie aufgefordert werden, alle nicht gespeicherten Änderungen zu speichern und das System erneut zu starten.
  • Seite 31 Option Beschreibung • Enabled (Aktiviert) • Enabled with PXE (Aktiviert mit PXE) (Standardeinstellung) • Enabled UEFI Network Stack (Aktivierter UEFI- Netzwerkstapel) ANMERKUNG: Diese Option ist standardmäßig deaktiviert. Wenn Sie diese Option aktivieren, werden die verfügbaren UEFI-Netzwerkprotokolle installiert, wodurch die Netzwerkfunktionen des Betriebssystems die aktivierten NICs verwenden können.
  • Seite 32 Option Beschreibung • Enable Audio (Audio aktivieren) (Standardeinstellung) Unobtrusive Mode Wenn aktiviert, werden durch Drücken der Tastenkombination <Fn> + <B> alle Licht- und Tonausgaben ausgeschaltet. Das erneute Drücken der Tastenkombination <Fn> + <B> nimmt die Licht- und Tonausgabe wieder auf. •...
  • Seite 33 Option Beschreibung Standardeinstellung: Enable Strong Password (Sicheres Kennwort aktivieren) ist deaktiviert. Password Configuration Sie können die Länge Ihres Kennworts festlegen: Mindestens 4 Zeichen und maximal 32 Zeichen. Password Bypass Ermöglicht das Aktivieren oder Deaktivieren der Berechtigungen, die Kennwörter des Systems und der internen Festplatte zu umgehen, wenn diese festgelegt sind.
  • Seite 34 Option Beschreibung Modus aktivieren) ist standardmäßig deaktiviert. Die Optionen sind: • • • • Wenn der benutzerdefinierte Modus aktiviert ist, werden die entsprechenden Optionen für PK, KEK, db und dbx angezeigt. Die Optionen sind: • Save to File (In Datei speichern) – Speichert den Schlüssel in einer vom Benutzer ausgewählten Datei.
  • Seite 35 Option Beschreibung Standardeinstellung: Enable C states (C-Zustände aktivieren) Intel TurboBoost Ermöglicht das Aktivieren oder Deaktivieren des Intel TurboBoost-Modus für den Prozessor. Standardeinstellung: Enable Intel TurboBoost (Intel TurboBoost aktivieren) Hyper-Thread Control Ermöglicht das Aktivieren oder Deaktivieren von Hyper-Threading im Prozessor. Standardeinstellung: Enabled (Aktiviert) Rapid Start Technology Diese Option ermöglicht das Aktivieren oder Deaktivieren der Intel Rapid Start-Funktion zur...
  • Seite 36 Option Beschreibung • LAN Only (Nur LAN) – Das System kann durch spezielle LAN-Signale hochgefahren werden. • WLAN Only (Nur WLAN) • LAN or WLAN (LAN oder WLAN) • LAN with PXE Boot (LAN mit PXE-Start) Block Sleep Diese Option verhindert, dass der Computer in den Ruhemodus schalten kann. Die Option ist standardmäßig deaktiviert.
  • Seite 37 Option Beschreibung – Secondary (Sekundär) Fastboot Ermöglicht die Beschleunigung des Startvorgangs. Die Optionen sind: • Minimal (Standardeinstellung) • Thorough (Gründlich) • Auto (Automatisch) Extend BIOS POST Time Mit dieser Option wird eine zusätzliche Verzögerung vor dem Start erstellt. Dadurch können Sie die POST-Statusmeldungen ansehen.

  • Seite 38: Aktualisieren Des Bios

    Sollten Sie ein Notebook verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden).

  • Seite 39: System- Und Setup-Kennwortfunktionen

    System- und Setup-Kennwortfunktionen Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. Kennworttyp Beschreibung System password Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. (Systemkennwort) Setup password Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des (Setup-Kennwort) Computers eingeben müssen.

  • Seite 40: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern. Sie können ein vorhandenes System-oder Setup-Kennwort nicht löschen oder ändern, wenn der Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist.

  • Seite 41: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 42: Akkustatusanzeigen

    Akkustatusanzeigen Wenn der Computer über eine Steckdose an das Stromnetz angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der nicht von Dell stammt, und weiß blinkend angeschlossen. Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter.

  • Seite 43: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows- Betriebssystems.
  • Seite 44 Audio Lautstärkeregler Software-Programmmenüs, Mediasteuerungen und Tastatur- Funktionstasten Kommunikation Netzwerkadapter 10/100/1000 MBit/s Ethernet-LAN Wireless • Internes WLAN (Wireless Local Area Network), Bluetooth 4.0 • HSPA+ und 4G LTE (WWAN) (optional) Anschlüsse und Stecker Audio Audioeingangs/-ausgangskombibuchse Video • Ein 19-poliger HDMI-Anschluss • Ein 20-poliger Mini DisplayPort Netzwerkadapter •...
  • Seite 45 Anzeige Breite 330,90 mm (13,03 Zoll) Z-Höhe Vorderseite • Ohne Touchscreen: 22,70 mm (0,89 Zoll) • Mit Touchscreen: 24,40 mm (0,96 Zoll) Rückseite • Ohne Touchscreen: 22,70 mm (0,89 Zoll) • Mit Touchscreen: 25,60 mm (1,01 Zoll) Gewicht (bei Akku mit 4 Zellen) Ohne Touchscreen: 1,67 kg (3,69 lb) Maximale Auflösung 1366 x 768 Pixel bei 262 K Farben...
  • Seite 46 Akku Sechs Zellen 364,00 g (0,80 lb) Spannung: Vier Zellen 7,40 V Sechs Zellen 11,10 V Lebensdauer 300 Entlade-/Aufladezyklen Geschätzte Akkuladezeit bei ausgeschaltetem Computer • Akku mit 4 Zellen – 6 Stunden • Akku mit 6 Zellen – 8 Stunden Temperaturbereich: Betrieb 0°C bis 40°C (32°F bis 104°F)
  • Seite 47 Umgebungsbedingungen Bei Lagerung 5 % bis 95 % (nicht-kondensierend) Höhe über NN (maximal): -15,2 m bis 3048 m (-50 Fuß bis 10.000 Fuß) Betrieb 0 °C bis 35 °C Nicht in Betrieb -15,20 m bis 10.668 m (-50 Fuß bis 35.000 Fuß) Zulässige Erschütterung: Betrieb 0,66 g Effektivbeschleunigung (GRMS) (2-600 Hz)

  • Seite 48: Kontaktaufnahme Mit Dell

    Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website dell.com/support auf.
