Schritte

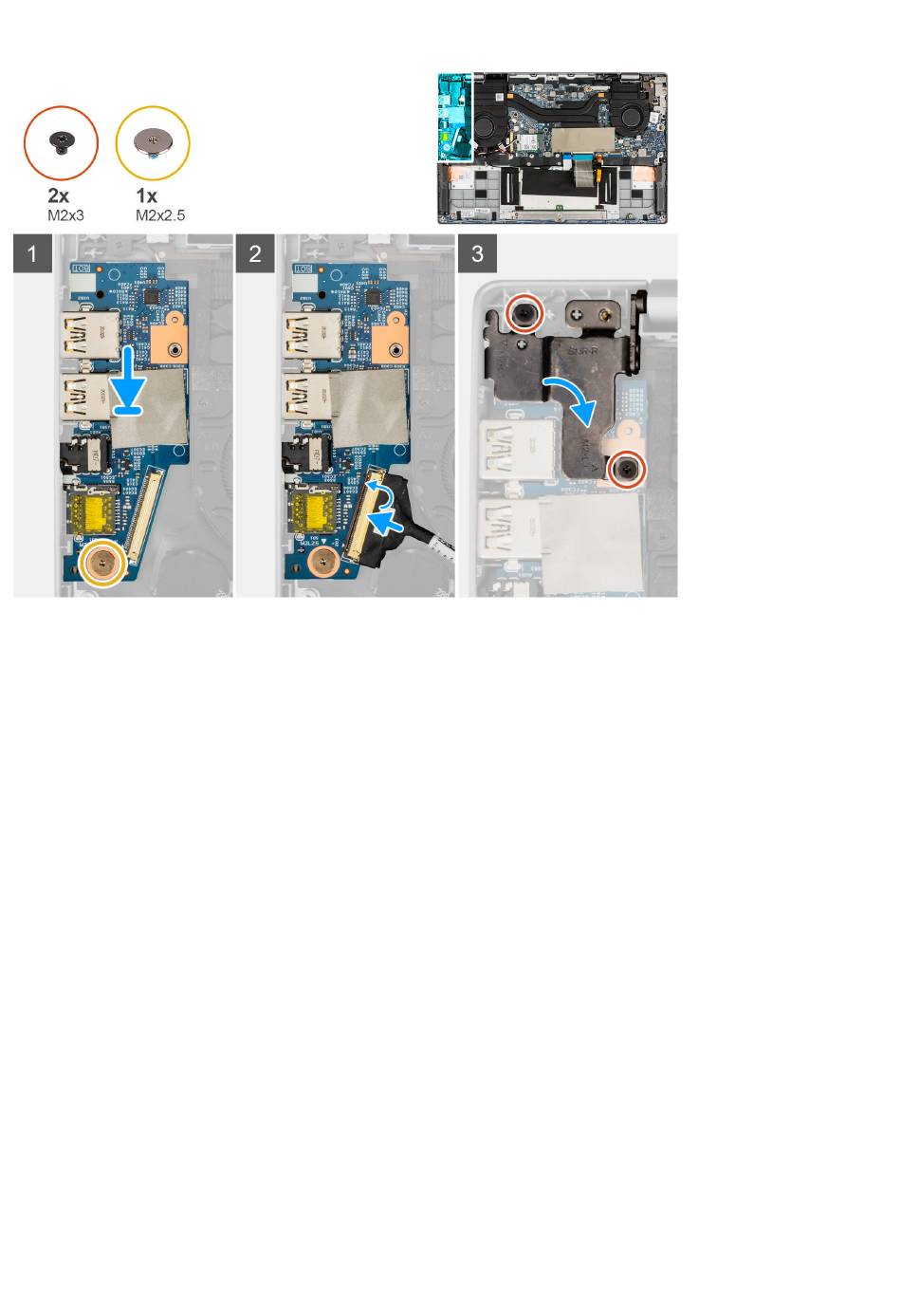

1. Platzieren Sie die Eingabe/Ausgabe-Platine korrekt ausgerichtet auf der Handauflagenbaugruppe.
2. Bringen Sie die Schraube (M2x2.5) zur Befestigung der Eingabe/Ausgabe-Platine an der Handauflagenbaugruppe an.
3. Verbinden Sie das Eingabe/Ausgabe-Platinenkabel mit dem Anschluss auf der Eingabe/Ausgabe-Platine und schließen Sie die
Verriegelung.
4. Drücken Sie das linke Scharnier vorsichtig nach unten in Richtung des Systems.
5. Setzen Sie die zwei Schrauben (M2x3), mit denen das linke Display-Scharnier am System befestigt ist, ein.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Beenden Sie den Servicemodus.
3. Setzen Sie die microSD-Karte
4. Befolgen Sie die Anweisungen im Abschnitt
Kühlkörperbaugruppe
Entfernen der Kühlkörperbaugruppe
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie die microSD-Karte.
3. Rufen Sie den Servicemodus
4. Entfernen Sie die Bodenabdeckung.
an.
ein.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
auf.
Computers.
Computers.
Entfernen und Einbauen von Komponenten 45
