Drive Nitro Bedienungsanleitung Seite 3

Methode 2
1
Entfernen Sie die Kabelendhülse am Bremszug.
5
Ziehen Sie den Brems-
zug aus der Kabelverstell-
schraube und der Feder
heraus.
8
Fassen Sie den Handgriff und drehen Sie ihn nach links
und rechts, um ihn abnehmen zu können.
12
Drehen Sie die drei Schrauben, die den Handgriffhalter
am Handgriffrahmen befestigen mit Hilfe des Kreuz-
schlitzschraubendrehers heraus. Trennen Sie die beiden
Hälften des Bremsgriffs voneinander, um sie von der
Griffstange abzunehmen.
15
Schieben Sie den neuen
Bremszug nach unten, bis
er im Kabelloch unten am
Rahmen sichtbar wird.

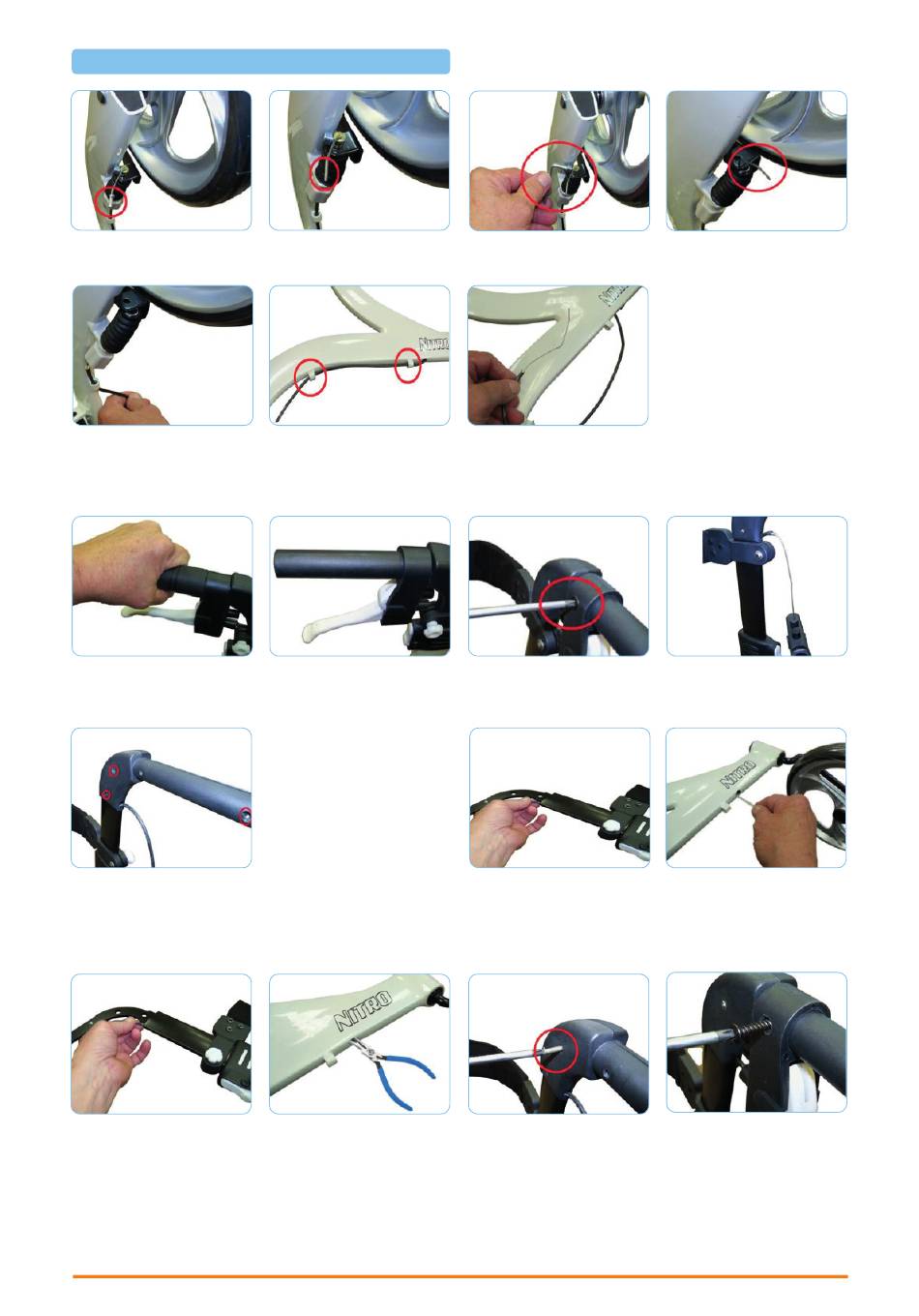

Bremszugaustauch für Rollator Nitro
All manuals and user guides at all-guides.com
2
6
Ziehen Sie den Bremszug aus den Bremszugführungen
heraus.
9
16
Fassen Sie den Bremszug
mit einer langen, dünnen
Spitzzange durch das Ka-
belloch und ziehen Sie ihn
aus dem Rahmen heraus.
3
Lösen Sie die Kabelbefestigung mit einem 4 mm Inbus-
schlüssel und nehmen Sie sie ab.
7
10
Drehen Sie die Schraube, die den Bremsgriff an der
Griffstange befestigt, mit Hilfe eines Kreuzschlitzschrau-
bendrehers heraus. Nehmen Sie den Bremsgriff ab.
13
Ziehen Sie den Bremszug nach oben und führen Sie ihn
durch das Loch unten im Rahmen. Ziehen Sie so lange,
bis er aus dem Rahmen austritt.
17
Befestigen Sie den Hand-
griffhalter wieder am Rah-
men. Die größte der drei
Schrauben wird in das mitt-
lere Loch gedreht.
4
11
14
18
Schieben Sie den Brems-
griff auf den Griffhalter.
Während Sie die Bremse
weiter schieben, ziehen Sie
am Bremszug, der unten
aus dem Rahmen kommt.
Schrauben Sie den Brems-
griff fest.
