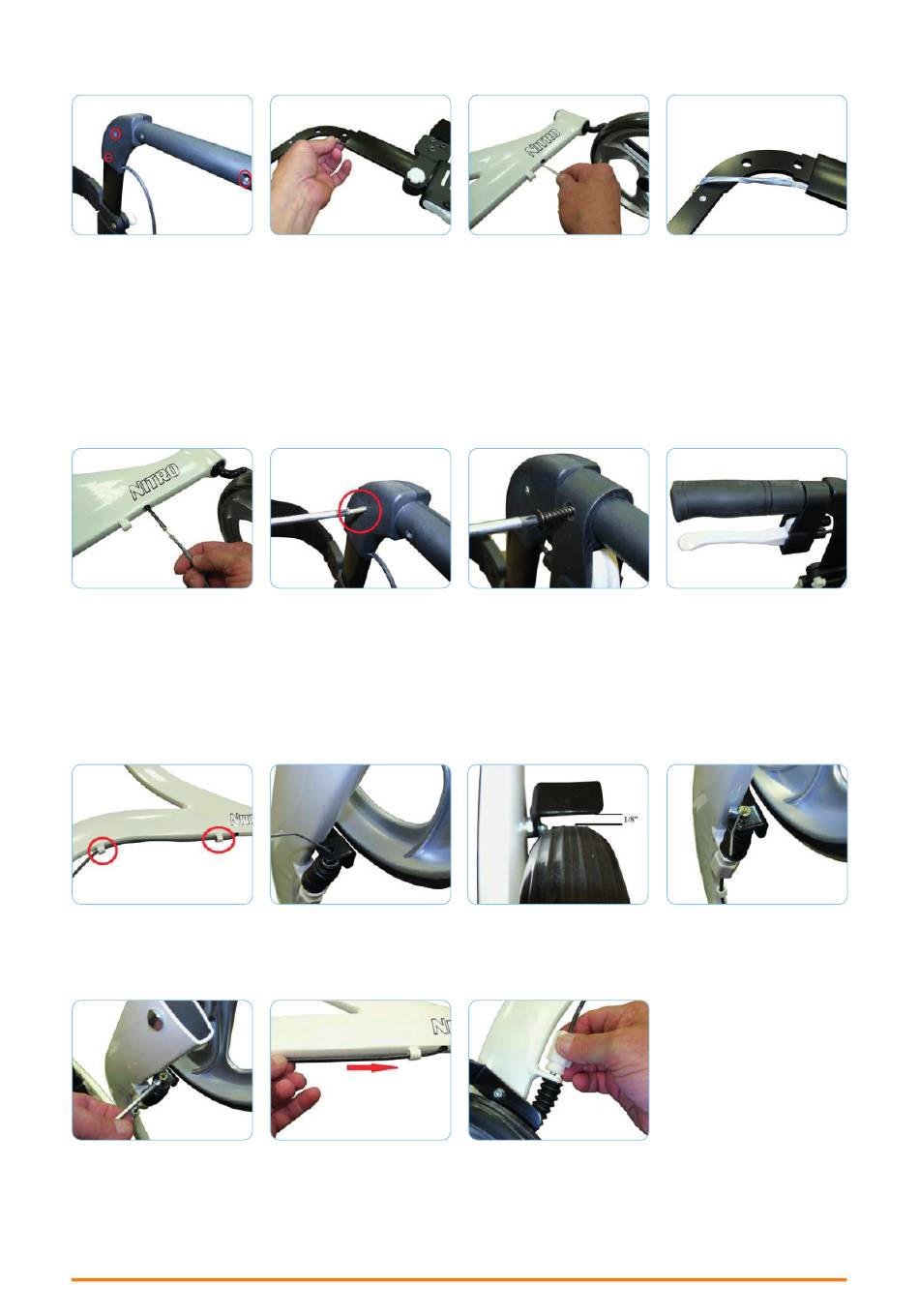

13
Drehen Sie die drei Schrau-
ben, die den Handgriff-
halter am Handgriffrahmen
befestigen mit Hilfe des
Kreuzschlitzschrauben-
drehers heraus. Trennen
Sie die beiden Hälften des
Bremsgriffs voneinander,
um sie von der Griffstange
abzunehmen.
17
Ziehen Sie an der Schnur,
bis der Bremszug durch
das Loch unten am Rah-
men kommt.
21
Schieben Sie den Brems-
zug durch die beiden un-
teren Bremszugführungen.
25
Ziehen Sie die Kabelbefes-
tigung fest.
2
Bremszugaustauch für Rollator Nitro
All manuals and user guides at all-guides.com
14
Ziehen Sie dem Bremszug nach oben und führen Sie ihn
durch das Loch unten im Rahmen. Ziehen Sie so lange,
bis er aus dem Rahmen austritt. Achten Sie darauf, dass
die Schnur nicht in den Rahmen hineingezogen wird.
18
Befestigen Sie den Hand-
griffhalter wieder am Rah-
men. Die größte der drei
Schrauben wird in das mitt-
lere Loch gedreht.
22
Schieben Sie den Brems-
zug durch die Kabelverstell-
schraube und die Feder.
26
Schieben Sie überschüssi-
ges Bremszugkabel in das
Loch unten im Rahmen.
15
19
Schieben Sie den Brems-
griff auf den Griffhalter.
Während Sie die Bremse
weiter schieben, ziehen Sie
am Bremszug, der unten
aus dem Rahmen kommt.
Schrauben Sie den Brems-
griff fest.
23
Schieben Sie die Kabelbefestigung auf den Bremszug,
bis zwischen Bremsbacke und Rad ein Abstand von
etwa 3 mm entsteht.
27
16
Entfernen Sie die Schnur
von der alten Bremse und
kleben Sie die Schnur an
den Bremszug der neuen
Bremse. Kleben Sie die
Schnur nicht an die Kabel-
hülle. Der beklebte Bereich
darf nicht dicker sein als
die Kabelhülle.
20
Schieben Sie den Handgriff
auf die Griffstange.
24
Regulieren Sie die Bremse
gegebenenfalls anhand der
Kabelverstellschraube. Kann
die Bremse nicht so einge-
stellt werden, dass sie das
Rad abbremst, lösen Sie die
Kabelbefestigung und brin-
gen Sie sie in die benötigte
Position.
