Installation

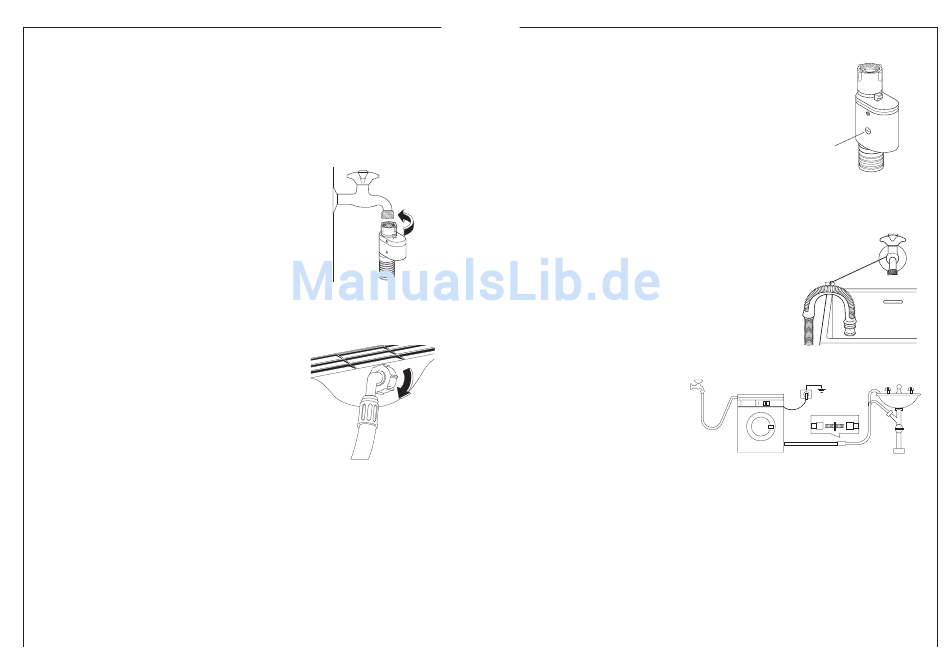

Kaltwasseranschluß
Mitgeliefert wird ein Druckschlauch von 1,5 m Länge.
Zum Kaltwasseranschluß ist ein Wasserhahn mit Schlauchverschraubung
3/4" erforderlich.
Der Wasserdruck (Fließdruck) muß 50 bis 800 kPa betragen.
Die Maschine kann ohne zusätzlichen Rückflußverhinderer an jede Was-
serleitung angeschlossen werden.
Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW).
Der Zulaufschlauch ist am Wasserhahn fest
anzuschrauben.
Prüfen Sie bei geöffnetem Wasserhahn (unter
vollem Leitungsdruck) die Anschlußstelle am
Gerät und am Wasserhahn auf Dichtheit.
Wird ein längerer Zulaufschlauch benötigt,
ist ausschließlich ein von unserem Kunden-
dienst angebotener, kompletter Schlauchsatz
mit montierten Schlauchverschraubungen zu
verwenden.
Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind
genauestens zu beachten!
Das Schlauchende an der Maschinenrückwand
kann in allen Richtungen gedreht werden. Posi-
tionieren Sie den Schlauch richtig, indem Sie
die Schlauchverschraubung etwas lockern.
Dann drehen Sie sie wieder fest zu, um Wasser-
austritt zu vermeiden.
50
Wasserstop
Das Wasserstop-System schützt vor Wasser-
schäden. Durch natürliche Alterung kann der
Wasserzulaufschlauch schadhaft werden; in
diesem Fall blockiert das System die Wasser-
zufuhr zum Gerät.
Die Störung wird durch die Erscheinung
einer roten Markierung in den seitlichen
Fensterchen "A" angezeigt. Der Kunden-
dienst muß verständigt werden.
Wasserablauf
Der Ablaufschlauch kann wie folgt posi-
tioniert werden:
Über den Waschbeckenrand mit Hilfe des
beiliegenden Krümmers.
Wichtig ist, daß der Schlauch durch das
schnelle Ausfließen des Wassers nicht vom
Rande abspringt. Befestigen Sie ihn mit einer
Schnur am Wasserhahn oder an einem Haken
in der Wand.
In eine Ablaufrohrabzweigung des Waschbeckens.
Die Rohrabzweigung
muß oberhalb des
Siphons (Geruchver-
schlusses) sitzen, sodaß
sich die Krümmung
mindestens 60 cm
über dem Boden
befindet.
In ein Ablaufrohr.
Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als 60
cm oder höher als 90 cm.
Das Ablaufschlauchende muß immer belüftet sein, d.h. der Rohrinnen-
durchmesser muß größer sein als der Schlauchaußendurchmesser.
Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 4 m
verlängert werden. Dabei muß der Durchmesser des Verlängerungs-
schlauches gleich groß wie der Innendurchmesser des Originalschlauches
sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.
Der Verlängerungsschlauch soll am Boden liegen und nur beim Ablauf
emporsteigen.
Installation
A
51
