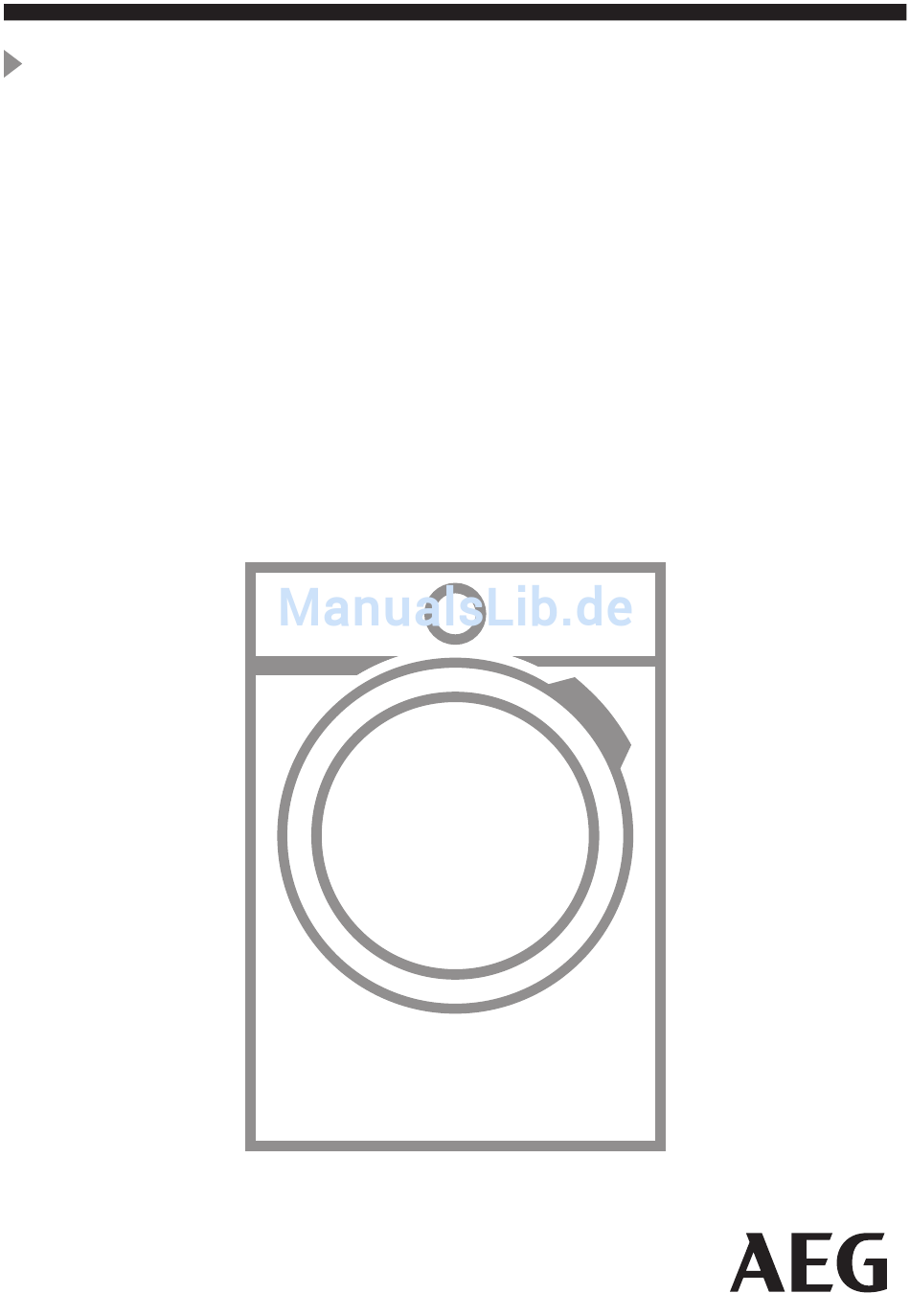

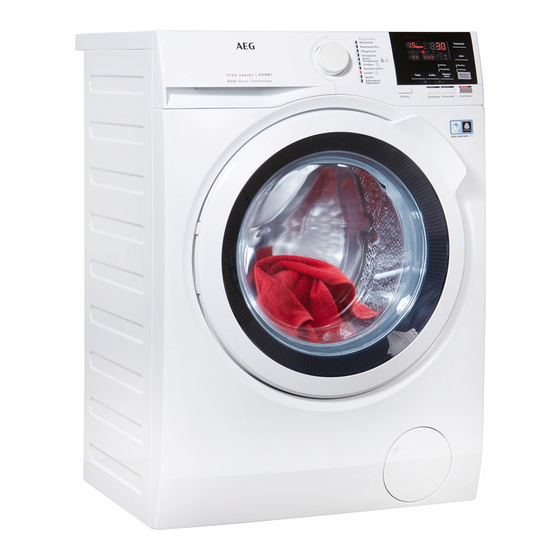

- Seite 1 L7WB58WT Benutzerinformation Wasch-Trockner USER MANUAL...
-
Seite 2: Inhaltsverzeichnis
18. TECHNISCHE DATEN.....................44 19. ZUBEHÖR.........................45 FÜR PERFEKTE ERGEBNISSE Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. -
Seite 3: Sicherheitshinweise
DEUTSCH Änderungen vorbehalten. SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf. -
Seite 4: Allgemeine Sicherheit
Kinder dürfen keine Reinigung und Wartung ohne • Beaufsichtigung durchführen. 1.2 Allgemeine Sicherheit Nehmen Sie keine technischen Änderungen am Gerät • vor. Das Gerät muss freistehend oder unterhalb der • Küchenarbeitsfläche installiert werden, sofern die Platzverhältnisse dies zulassen. Das Gerät darf nicht hinter einer verschließbaren Tür, •... - Seite 5 DEUTSCH Überschreiten Sie nicht die maximale • Beladungsmenge von 8 kg (siehe Kapitel „Programmübersicht“). Das Gerät muss mit den neu gelieferten Schlauch-Sets • oder anderen neuen, vom autorisierten Kundendienst gelieferten Schläuchen an die Wasserversorgung angeschlossen werden. Alte Schläuche dürfen nicht wiederverwendet werden. •...
-
Seite 6: Sicherheitsanweisungen
Wäsche und breiten Sie diese aus, damit die Restwärme abgeleitet werden kann. Während der letzten Phase (Abkühlphase) des • Trockengangs wird keine Wärme zugeführt, um sicherzustellen, dass Wäschestücke nicht beschädigt werden. Reinigen Sie das Gerät nicht mit einem Wasser- und/ •... -
Seite 7: Wasseranschluss
DEUTSCH • Schließen Sie das Gerät unbedingt an • Trocknen Sie keine beschädigten eine ordnungsgemäß installierte (zerrissenen/ausgefransten) Schutzkontaktsteckdose an. Wäschestücke mit Wattierungen oder • Verwenden Sie keine Füllungen im Gerät. Mehrfachsteckdosen oder • Wenn die Wäsche mit einem Verlängerungskabel. Fleckentferner gewaschen wurde, •... -
Seite 8: Montage
3. MONTAGE WARNUNG! Siehe Kapitel Sicherheitshinweise. 3.1 Auspacken WARNUNG! Entfernen Sie vor der Montage des Geräts alle Verpackungsmaterialien und Transportschrauben. 4. Öffnen Sie die Tür und entfernen Sie das Styroporteil aus der Türdichtung WARNUNG! und alle Teile aus der Trommel. -
Seite 9: Aufstellen Und Ausrichten
DEUTSCH 8. Ziehen Sie das Gerät nach oben, 11. Ziehen Sie die Kunststoff- sodass es wieder aufrecht steht. Abstandshalter heraus. 12. Setzen Sie die Kunststoffkappen, die sich im Beutel mit der Bedienungsanleitung befinden, in die Löcher ein. 9. Entnehmen Sie das Netzkabel und den Ablaufschlauch aus den Schlauchhalterungen. -
Seite 10: Wasserzulaufschlauch
3.3 Wasserzulaufschlauch WARNUNG! Schieben Sie weder Karton 1. Schließen Sie den noch Holz oder ähnliche Wasserzulaufschlauch an der Materialien unter die Rückseite der Maschine an. Stellfüße, um das Gerät 2. Drehen Sie ihn nach links oder auszurichten. rechts, je nach Position des Wasserhahns. -
Seite 11: Aquastop-Vorrichtung
DEUTSCH Verwenden Sie keinen Verlängerungsschlauch, falls der Zulaufschlauch zu kurz ist. Wenden Sie sich an den Kundendienst, um einen anderen Zulaufschlauch zu erhalten. 2. Am Rande eines Beckens - 3.4 Aquastop-Vorrichtung Befestigen Sie die Führung am Wasserhahn oder an der Wand. Der Zulaufschlauch verfügt über eine Aquastop-Vorrichtung. -
Seite 12: Gerätebeschreibung
Das Ende des Ablaufschlauchs muss stets belüftet sein, d. h. der Innendurchmesser des Ablaufrohrs (min. 38 mm - min. 1,5") muss größer sein als der Außendurchmesser des Ablaufschlauchs. 4. Sieht das Ende des Ablaufschlauchs wie in der Abbildung gezeigt aus, können Sie es direkt in das Standrohr... -
Seite 13: Bedienfeld
DEUTSCH Arbeitsplatte Ablaufschlauch Waschmittelschublade Anschluss des Zulaufschlauchs Bedienfeld Netzkabel Türgriff Transportschrauben Typenschild Schlauchhalter Sieb der Ablaufpumpe Füße für die Ausrichtung des Geräts 5. BEDIENFELD 5.1 Bedienfeldbeschreibung Baumwolle Baumwolle Eco 11 10 Programmwahlschalter Sensortaste Optionen (Flecken/ Vorw.) Display Sensortaste Zeitvorwahl (Zeitvorwahl) Sensortaste Zeittrocknen (Trockenzeit) Sensortaste Zeit Sparen (Zeit Sparen) - Seite 14 5.2 Display Anzeige der max. Beladung. Die Anzeige blinkt während der Mes- sung der Wäschemenge. Anzeige des max. zulässigen Wäschegewichts. Blinkt, wenn das Wä- schegewicht die maximal zulässige Füllmenge für das ausgewählte Pro- gramm überschreitet. Wenn Sie ein Programm bei überladener Trom- mel einschalten, blinkt auch am Programmende.
-
Seite 15: Programmwahlschalter Und Tasten
DEUTSCH Temperaturanzeige. Die Anzeige erscheint, wenn ein Waschgang mit kaltem Wasser gewählt wurde. Schleuderdrehzahlanzeige. – Anzeige Kein Schleudern. Bügeltrocken-Anzeige. Schranktrocken-Anzeige. Extratrocken-Anzeige. 6. PROGRAMMWAHLSCHALTER UND TASTEN 6.1 Einführung 6.3 Einführung Wenn sie eine Option über Die Optionen/Funktionen eine Tastenkombination lassen sich nicht zusammen anwählen möchten, halten mit allen Waschprogrammen Sie ihre Finger nicht nach... -
Seite 16: Zeit Sparen
6.7 Zeitvorwahl • Die Schleuderdrehzahl zu reduzieren. Mit dieser Option können Sie den Das Display zeigt nur die Programmstart verzögern, um eine Schleuderdrehzahlen an, günstigere Zeit zu nutzen. die für das eingestellte Tippen Sie wiederholt auf die Taste, um Programm verfügbar... -
Seite 17: Programme
DEUTSCH 6.10 Trockengrad 6.11 Waschen/Trocknen Dank dieser Taste kann ein Programm Berühren Sie diese Taste, um einen der 3 folgende Komponenten enthalten: voreingestellten Trockengrade auszuwählen. • Nur Waschen : Die Kontrolllampe Waschen leuchtet. Im Display leuchtet die entsprechende • Waschen und Trocknen : Die Trockengradanzeige auf: Kontrolllampen Waschen und Trocknen leuchten. - Seite 18 Programm Programmbeschreibung Verwenden Sie keinen Weichspüler, und stel- Outdoor len Sie sicher, dass sich keine Weichspüler- rückstände in der Waschmittelschublade befin- den. Outdoorkleidung, technisches Gewebe, Sportgewebe, im- prägnierte und atmungsaktive Jacken, Jacken mit heraus- nehmbarem Fleeceteil oder Innenwattierung. Bei der Durchführung eines Non-Stop Wasch-...
- Seite 19 DEUTSCH Programm Programmbeschreibung Schleudern der Wäsche und Abpumpen des in der Trommel verbliebenen Wassers. Alle Gewebearten, außer Wollwäsche Schleudern/Abpumpen und Feinwäsche. 1) Während dieses Programms dreht sich die Trommel langsam, um einen schonenden Waschgang zu gewährleisten. Die Trommel scheint sich nicht oder nicht ordnungsgemäß zu drehen, aber dies ist nor- mal für dieses Programm.
- Seite 20 Programm Standardtempe- Maximale Schleuder- Maximale Bela- ratur drehzahl dung Temperaturbe- Schleuderdrehzahl- reich bereich 1600 U/min 1600 U/min – 400 8 kg Spülen U/min 1600 U/min 8 kg Schleudern/Abpumpen 1600 U/min Mögliche Programmkombinationen Optionen ■ ■ ■ ■ ■ ■...
-
Seite 21: Woolmark Apparel Care - Blau
DEUTSCH 7.2 Woolmark Apparel Care – vorausgesetzt, dass die Wäschestücke gemäß der Anleitung auf dem Blau Kleidungsetikett und gemäß den Angaben des Maschinenherstellers gewaschen werden. M1664 • Das Programm Wolle trocknen dieses Geräts wurde von The Woolmark Company geprüft und zugelassen. Das Programm eignet sich zum Trocknen von Kleidungsstücken aus Wolle, die mit dem Hinweis... -
Seite 22: Zeitgesteuertes Trocknen
Trockengrad Gewebetyp Beladung Baumwolle und Leinen bis zu 5 kg Bügeltrocken (Betttücher, Tischtücher, Bügeltrocken Hemden usw.) 1) Hinweise für Prüfinstitute Das Prüfverfahren gemäß EN 50229: 2007-07 muss durch Aufteilung der maximalen Beladung in 2 Trockenzyklen durchgeführt werden, und im AUTOMATIKPROGRAMM SCHRANKTROCKEN für Baumwolle Eco durchgeführt werden. -
Seite 23: Einstellungen
DEUTSCH 8. EINSTELLUNGEN 8.1 Einführung Berühren Sie zum Ein-/Ausschalten der akustischen Signale die Tasten Flecken/ Wenn sie eine Option über Vorw. und Zeitvorwahl gleichzeitig etwa 6 eine Tastenkombination Sekunden lang. anwählen möchten, halten Sind die akustischen Signale Sie ihre Finger nicht nach ausgeschaltet, ertönen sie unten. -
Seite 24: Täglicher Gebrauch - Nur Waschen
So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfernt. 10. TÄGLICHER GEBRAUCH - NUR WASCHEN WARNUNG! Siehe Kapitel Sicherheitshinweise. 10.1 Einschalten des Geräts 1. Stecken Sie den Netzstecker in die Netzsteckdose. 2. Öffnen Sie den Wasserhahn. 3. Halten Sie die Taste Ein/Aus einige Sekunden lang gedrückt, um das... - Seite 25 DEUTSCH Klappe für Waschpulver oder Flüssigwaschmittel. Halten Sie sich immer an die Anweisungen auf der Verpackung der Waschmittel. Wir empfehlen Ihnen aber, die Höchstmenge ( ) nicht zu überschreiten. Diese Menge garantiert die besten Waschergebnisse. 4. Drehen Sie die Klappe nach unten, wenn Sie Flüssigwaschmittel verwenden.
-
Seite 26: Einstellen Eines
10.6 Starten eines Programms Berühren Sie die Taste Start/Pause, um das Programm zu starten. Die zugehörige Kontrolllampe hört auf zu blinken und leuchtet konstant. Im Display blinkt die Anzeige der Programmphase und die Anzeige der maximalen Beladung erlischt. Das Programm startet, die Tür ist verriegelt. -
Seite 27: Prosense Beladungserkennung
DEUTSCH 1. Berühren Sie die Taste Start/Pause, können keine optimalen um das Gerät in den Pausenmodus Waschergebnisse garantiert werden. zu schalten. Die zugehörige Anzeige Etwa 20 Minuten nach dem blinkt. Programmstart kann die 2. Berühren Sie die Taste Zeitvorwahl Programmdauer in wiederholt, bis das Display die Abhängigkeit von der gewünschte Zeitvorwahl anzeigt. -
Seite 28: Abbrechen Eines Laufenden Programms
10.11 Abbrechen eines Schleudern/Abpumpen und drücken laufenden Programms dann die Taste Start/Pause . 1. Drücken Sie die Taste Ein/Aus, um 10.13 Programmende das Programm abzubrechen und das Wenn das Programm beendet ist, Gerät auszuschalten. schaltet sich das Gerät automatisch aus. -
Seite 29: Täglicher Gebrauch - Waschen Und Trocknen
DEUTSCH • 5 Minuten nach Ende eines Haben Sie ein Programm Waschprogramms oder eine Option gewählt, Drücken Sie die Taste Ein/Aus, um das/die mit Wasser in der das Gerät wieder einzuschalten. Trommel endet, schaltet die Im Display wird das Ende des zuletzt Standby-Funktion das Gerät eingestellten Programms angezeigt. -
Seite 30: Waschen Und Zeitgesteuertes Trocknen
Im Display erscheint die Um ein gutes Trockenergebnis bei einem Türverriegelungsanzeige , und die geringeren Anzeige der Programmphase blinkt. Energieverbrauch und in Das Display zeigt auch die Restlaufzeit einer kürzeren Zeit zu erzielen, können Sie für die zu waschende und 11.4 Am Ende des... - Seite 31 DEUTSCH 12.3 Zeitgesteuertes Trocknen Waschprogramm abzuwählen und nur das Trockenprogramm 1. Tippen Sie wiederholt auf die Taste auszuführen. Die Kontrolllampe Trockenzeit, um den gewünschten Trocknen leuchtet. Die Anzeigen Wert einzustellen (siehe Tabelle „Zeitgesteuertes Trocknen“ im erscheinen im Display. Kapitel „Programme“). Die Wenn Sie große Trockengradanzeige erlischt und die Wäschemengen trocknen,...
-
Seite 32: Flusen In Der Wäsche
13. FLUSEN IN DER WÄSCHE Während des Wasch- und/oder • Reinigen Sie nach der Trockenphase Trockengangs können sich bei die leere Trommel, die Dichtung und bestimmten Textilarten die Tür gründlich mit einem feuchten (Schwammtücher, Wolle oder Tuch. Sweatshirts) Flusen ablösen. -
Seite 33: Hartnäckige Flecken
DEUTSCH b. verteilen Sie die Wäsche mit der • Waschen Sie immer mit der Hand neu, so dass die angegebenen maximal zulässigen Wäschestücke gleichmäßig Beladung. verteilt sind. • Wenn Sie Flecken vorbehandeln oder c. drücken Sie die Taste Start/ einen Fleckenentferner verwenden, Pause. -
Seite 34: Pflegekennzeichen
• Anoraks. wählen Sie noch einen kurzen • Schlafsäcke. Trockengang. • Gewebe mit Resten von Haarsprays, WARNUNG! Nagellackentferner oder ähnlichen Trocknen Sie die Wäsche Lösungsmitteln. nicht zu lang, um • Kleidungsstücke aus Schaumgummi Knitterbildung und ein oder ähnlichen schwammartigen Einlaufen der Materialien. -
Seite 35: Waschgang Zur Pflege Der Maschine
DEUTSCH Prüfen Sie die Trommel regelmäßig auf Für eine komplette Reinigung: Kalkablagerungen. 1. Reinigen Sie die Trommel mit einem Herkömmliche Waschmittel enthalten Spezialreiniger für Edelstahl. Wasserenthärtungsmittel, wir empfehlen Halten Sie sich immer an die dennoch gelegentlich ein Programm mit Anweisungen auf der leerer Trommel und einem Entkalker Verpackung des Produkts. - Seite 36 15.7 Reinigen der Ablaufpumpe WARNUNG! Ziehen Sie den Netzstecker aus der Netzsteckdose. Kontrollieren Sie regelmäßig das Ablaufpumpensieb und sorgen Sie dafür, dass es sauber ist. Reinigen Sie die Ablaufpumpe in 3. Stellen Sie sicher, dass alle folgenden Fällen: Waschmittelreste an der Ober- und •...
- Seite 37 DEUTSCH 4. Lassen Sie das Wasser ablaufen. 8. Entfernen Sie gegebenenfalls Flusen und Fremdkörper aus der Siebaufnahme. 9. Prüfen Sie, ob sich das Flügelrad der Pumpe drehen lässt. Ist dies nicht möglich, wenden Sie sich an den autorisierten Kundendienst. 5. Wenn der Behälter voll ist, schließen Sie den Ablaufkanal und leeren Sie den Behälter.
- Seite 38 12. Schließen Sie die 2. Lockern Sie die Ringmutter, um den Pumpenabdeckung. Zulaufschlauch vom Gerät zu entfernen. Wenn Sie das Wasser über die Notentleerung ablassen, müssen Sie das 3. Reinigen Sie das Ventilsieb an der Abpumpsystem wieder einschalten: Geräterückseite mit einer a.
-
Seite 39: Notentleerung
DEUTSCH 0 °C erreichen oder unter 0 °C sinken kann, entfernen Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser. 1. Ziehen Sie den Netzstecker aus der Netzsteckdose. 2. Schließen Sie den Wasserhahn. 3. Stecken Sie die beiden Enden des Zulaufschlauchs in einen Behälter 45°... -
Seite 40: Mögliche Störungen
Ist das Gerät überladen, • - Die Stromzufuhr ist nicht nehmen Sie einige konstant. Warten Sie, bis die Wäschestücke aus der Netzspannung wieder konstant ist. Trommel und/oder • - Keine Kommunikation zwischen drücken Sie die Tür zu den elektronischen Bauteilen des und berühren Sie... - Seite 41 DEUTSCH Störung Mögliche Abhilfe Das Wasser, das in das • Vergewissern Sie sich, dass sich der Ablaufschlauch in der Gerät einläuft, wird sofort richtigen Höhe befindet. Der Schlauch ist möglicherweise abgepumpt zu niedrig angebracht. Siehe hierzu „Montage“. • Stellen Sie sicher, dass der Siphon nicht verstopft ist. •...
- Seite 42 Störung Mögliche Abhilfe • Stellen Sie sicher, dass das Gerät richtig ausgerichtet ist. Siehe hierzu „Montage“. Das Gerät verursacht ein • Überzeugen Sie sich, dass das Verpackungsmaterial und/ ungewöhnliches Ge- oder die Transportsicherungen entfernt wurden. Siehe hier- räusch und vibriert.
-
Seite 43: Öffnen Der Tür Im Notfall
DEUTSCH 16.3 Öffnen der Tür im Notfall Öffnen Sie die Tür folgendermaßen: 1. Schalten Sie das Gerät durch Im Falle eines Stromausfalls oder einer Drücken der Taste Ein/Aus aus. Funktionsstörung bleibt die Tür 2. Ziehen Sie den Netzstecker aus der verriegelt. -
Seite 44: Technische Daten
Während des Waschprogramms können durch die ProSense-Technolo- gie die Programmdauer und die Verbrauchswerte variieren. Siehe „Pro- Sense-Beladungserkennung“ im Kapitel „Täglicher Gebrauch“. Programme Bela- Energie- Wasserver- Ungefähre Pro- dung verbrauch brauch (Li- grammdauer (in Mi- (kg) (kWh) ter) nuten) Koch-/Buntwäsche 60 °C 1.30... -
Seite 45: Zubehör
Die Schublade kann zur Aufbewahrung von Wäsche benutzt werden, z. B. für Handtücher, Reinigungsprodukte usw. Der Wäschetrockner kann nur mit dem Lesen Sie die mit dem Zubehör von AEG hergestellten und gelieferte Gebrauchsanleitung sorgfältig genehmigten Bausatz Wasch-Trocken- durch. Säule auf der Waschmaschine montiert... - Seite 46 20. UMWELTTIPPS Recyceln Sie Materialien mit dem Symbol Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu . Entsorgen Sie die Verpackung in den Ihrer örtlichen Sammelstelle oder entsprechenden Recyclingbehältern. wenden Sie sich an Ihr Gemeindeamt.
- Seite 47 DEUTSCH...
- Seite 48 www.aeg.com/shop...
