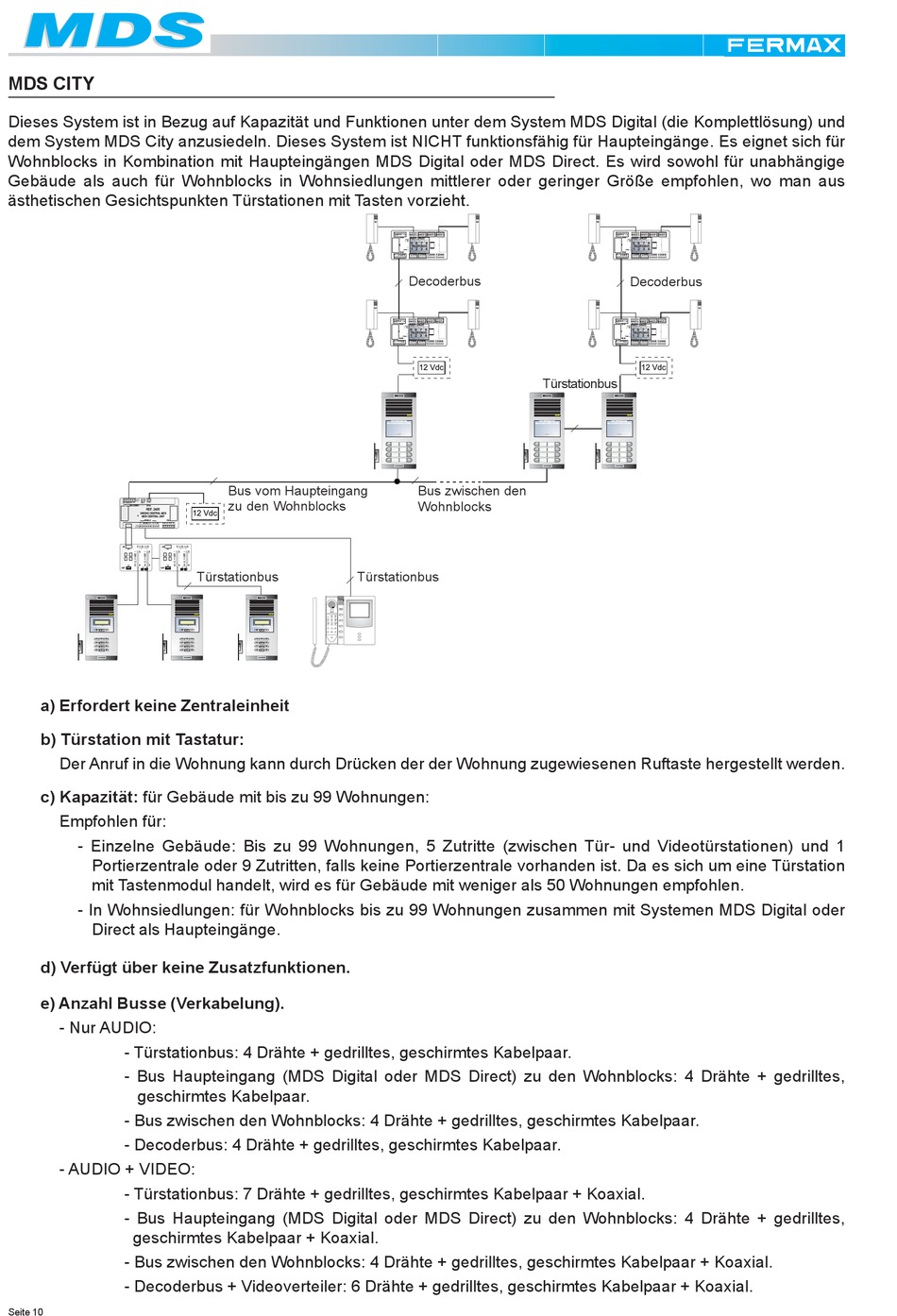

Fermax MDS DIGITAL Technisches Handbuch Seite 10

MDS
MDS
MDS CITY
Dieses System ist in Bezug auf Kapazität und Funktionen unter dem System MDS Digital (die Komplettlösung) und
dem System MDS City anzusiedeln. Dieses System ist NICHT funktionsfähig für Haupteingänge. Es eignet sich für
Wohnblocks in Kombination mit Haupteingängen MDS Digital oder MDS Direct. Es wird sowohl für unabhängige
Gebäude als auch für Wohnblocks in Wohnsiedlungen mittlerer oder geringer Größe empfohlen, wo man aus
ästhetischen Gesichtspunkten Türstationen mit Tasten vorzieht.
IN IN
CN1 - + - + CN1
+ + +
- - -
SA SA SA
SB SB SB
2 2 2
6 6 6
CT CT CT
V V V
M M M
CN2 CN2
OUT ON ON OUT
SW2
SW1
LCD DIGITAL SYSTEM LCD DIGITAL SYSTEM
a) Erfordert keine Zentraleinheit
b) Türstation mit Tastatur:
Der Anruf in die Wohnung kann durch Drücken der der Wohnung zugewiesenen Ruftaste hergestellt werden.
c) Kapazität: für Gebäude mit bis zu 99 Wohnungen:
Empfohlen für:
- Einzelne Gebäude: Bis zu 99 Wohnungen, 5 Zutritte (zwischen Tür- und Videotürstationen) und 1
Portierzentrale oder 9 Zutritten, falls keine Portierzentrale vorhanden ist. Da es sich um eine Türstation
mit Tastenmodul handelt, wird es für Gebäude mit weniger als 50 Wohnungen empfohlen.
- In Wohnsiedlungen: für Wohnblocks bis zu 99 Wohnungen zusammen mit Systemen MDS Digital oder
Direct als Haupteingänge.
d) Verfügt über keine Zusatzfunktionen.
e) Anzahl Busse (Verkabelung).
- Nur AUDIO:
- Türstationbus: 4 Drähte + gedrilltes, geschirmtes Kabelpaar.
- Bus Haupteingang (MDS Digital oder MDS Direct) zu den Wohnblocks: 4 Drähte + gedrilltes,
geschirmtes Kabelpaar.
- Bus zwischen den Wohnblocks: 4 Drähte + gedrilltes, geschirmtes Kabelpaar.
- Decoderbus: 4 Drähte + gedrilltes, geschirmtes Kabelpaar.
- AUDIO + VIDEO:
- Türstationbus: 7 Drähte + gedrilltes, geschirmtes Kabelpaar + Koaxial.
- Bus Haupteingang (MDS Digital oder MDS Direct) zu den Wohnblocks: 4 Drähte + gedrilltes,
geschirmtes Kabelpaar + Koaxial.
- Bus zwischen den Wohnblocks: 4 Drähte + gedrilltes, geschirmtes Kabelpaar + Koaxial.
- Decoderbus + Videoverteiler: 6 Drähte + gedrilltes, geschirmtes Kabelpaar + Koaxial.
Seite 10
Bus vom Haupteingang
zu den Wohnblocks
- + - +
+
-
SA
SB
2
6
CT
V
M
ON ON
SW2
SW1 Türstationbus
LCD DIGITAL SYSTEM
Decoderbus
HIGH PERFORMANCE
MULTIPLEXED DIGITAL SYSTEM
STOP
Bus zwischen den
Wohnblocks
Türstationbus
Decoderbus
Türstationbus
HIGH PERFORMANCE HIGH PERFORMANCE
MULTIPLEXED DIGITAL SYSTEM MULTIPLEXED DIGITAL SYSTEM
STOP STOP
