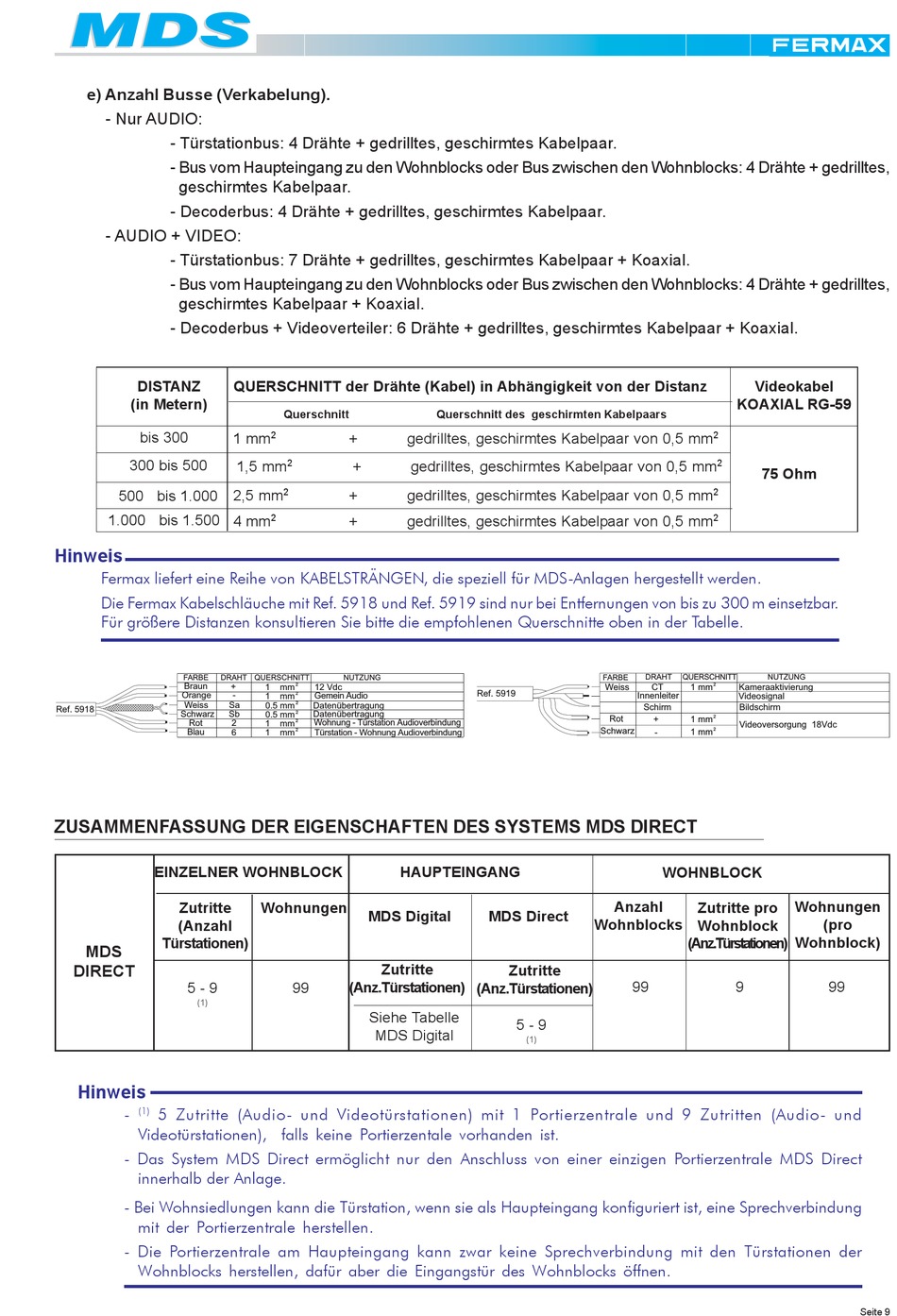

Fermax MDS DIGITAL Technisches Handbuch Seite 9

MDS
MDS
e) Anzahl Busse (Verkabelung).
- Nur AUDIO:
- Türstationbus: 4 Drähte + gedrilltes, geschirmtes Kabelpaar.
- Bus vom Haupteingang zu den Wohnblocks oder Bus zwischen den Wohnblocks: 4 Drähte + gedrilltes,
geschirmtes Kabelpaar.
- Decoderbus: 4 Drähte + gedrilltes, geschirmtes Kabelpaar.
- AUDIO + VIDEO:
- Türstationbus: 7 Drähte + gedrilltes, geschirmtes Kabelpaar + Koaxial.
- Bus vom Haupteingang zu den Wohnblocks oder Bus zwischen den Wohnblocks: 4 Drähte + gedrilltes,
geschirmtes Kabelpaar + Koaxial.
- Decoderbus + Videoverteiler: 6 Drähte + gedrilltes, geschirmtes Kabelpaar + Koaxial.
DISTANZ
(in Metern)
bis 300
300 bis 500
500 bis 1.000
1.000 bis 1.500
Hinweis
Fermax liefert eine Reihe von KABELSTRÄNGEN, die speziell für MDS-Anlagen hergestellt werden.
Die Fermax Kabelschläuche mit Ref. 5918 und Ref. 5919 sind nur bei Entfernungen von bis zu 300 m einsetzbar.
Für größere Distanzen konsultieren Sie bitte die empfohlenen Querschnitte oben in der Tabelle.
ZUSAMMENFASSUNG DER EIGENSCHAFTEN DES SYSTEMS MDS DIRECT
EINZELNER WOHNBLOCK
Zutritte
(Anzahl
Türstationen)
MDS
DIRECT
5 - 9
(1)
Hinweis
- 5 Zutritte (Audio- und Videotürstationen) mit 1 Portierzentrale und 9 Zutritten (Audio- und
(1)
Videotürstationen), falls keine Portierzentale vorhanden ist.
- Das System MDS Direct ermöglicht nur den Anschluss von einer einzigen Portierzentrale MDS Direct
innerhalb der Anlage.
- Bei Wohnsiedlungen kann die Türstation, wenn sie als Haupteingang konfiguriert ist, eine Sprechverbindung
mit der Portierzentrale herstellen.
- Die Portierzentrale am Haupteingang kann zwar keine Sprechverbindung mit den Türstationen der
Wohnblocks herstellen, dafür aber die Eingangstür des Wohnblocks öffnen.
QUERSCHNITT der Drähte (Kabel) in Abhängigkeit von der Distanz
Querschnitt
2
1 mm +
2
1,5 mm +
2
2,5 mm +
2
4 mm +
HAUPTEINGANG
Wohnungen
MDS Digital
Zutritte
99 (Anz.Türstationen)
Siehe Tabelle
MDS Digital
Querschnitt des geschirmten Kabelpaars
gedrilltes, geschirmtes Kabelpaar von 0,5 mm
gedrilltes, geschirmtes Kabelpaar von 0,5 mm
gedrilltes, geschirmtes Kabelpaar von 0,5 mm
gedrilltes, geschirmtes Kabelpaar von 0,5 mm
MDS Direct
Zutritte
(Anz.Türstationen)
5 - 9
(1)
Videokabel
KOAXIAL RG-59
2
2
75 Ohm
2
2
WOHNBLOCK
Anzahl
Zutritte pro
Wohnblocks
Wohnblock
(Anz.Türstationen)
99 9
Wohnungen
(pro
Wohnblock)
99
