UPSI-2406D

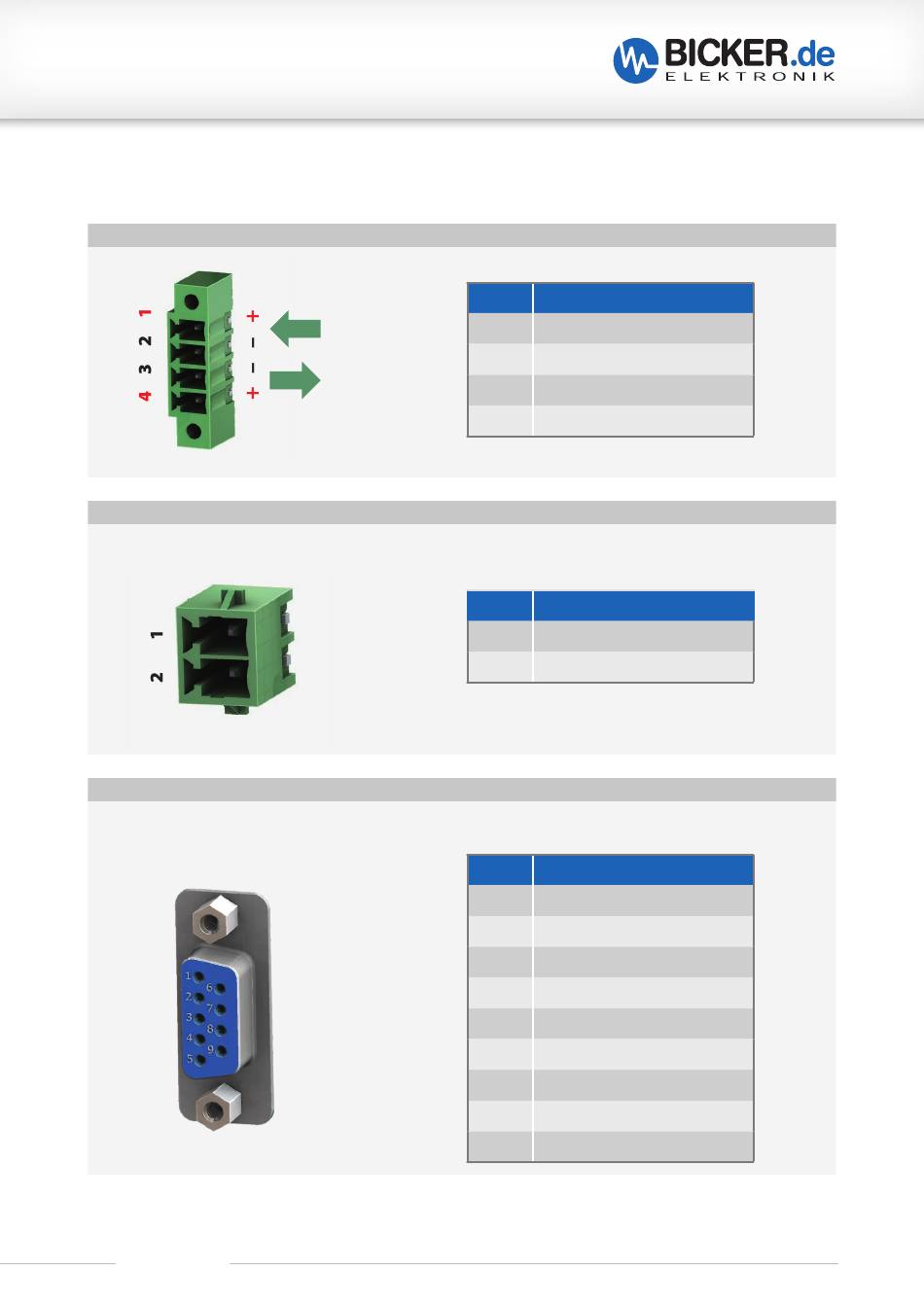

F3 Anschlussbeschreibung
EINGANG & AUSGANG (IN & OUT)
RELAIS-ANSCHLUSS (RL)
Die Funktion des Relais-Anschlusses kann per Software konfiguriert werden. Bei Schließen des Relais
beträgt der Widerstand zwischen den beiden Pins ca. 0 Ω, ansonsten sind sie „open load".
RS-232
Zur Freigabe von PIN 8 (+5 V, 50 mA max.) muss PIN 1 (Release) dauerhaft nach PIN 5 (GND) geschaltet
(kurzgeschlossen) werden.
Revision 1
PIN
1
V
in
2
V
3
out
4
PIN
1
2
PIN
1
2
3
4
5
6
7
8
9
FUNKTION
Vin +
Vin –
Vout –
Vout +
FUNKTION
Relais-Öffner Kontakt 1
Relais-Öffner Kontakt 2
FUNKTION
Release
TXD
RXD
DSR
GND
DTR
NC
+5 V (50 mA max.)
NC
20
