Bosch Rexroth AG
Montage, Demontage und elektrische Installation
Änderungen im Anschlussschacht:
Ziehen Sie den Hauptstecker (S1) mit den Fingern ab. Verwenden
●
Sie dafür keine spitzen Gegenstände
Achten Sie beim Abziehen des RJ-45-Stecker (S2) darauf, dass
●
der Verriegelungshebel gedrückt wird (siehe ① und ② in der
nachfolgenden Abbildung)
S1 Hauptstecker
S2 RJ-45-Stecker

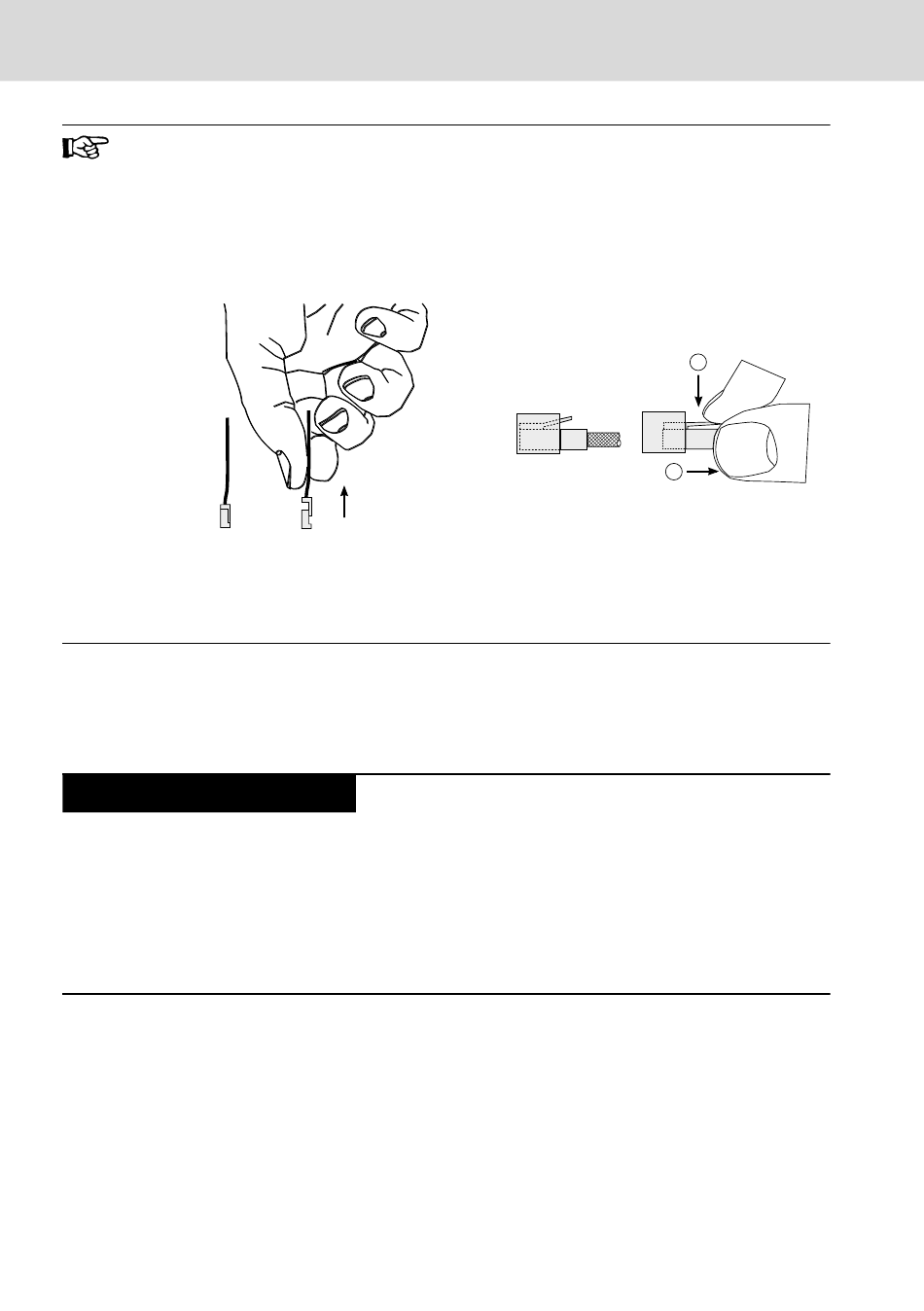

Abb. 10-2: Hauptstecker und RJ-45-Stecker trennen
Anschlussschacht schließen
1. Verschrauben Sie den Anschlussschachtdeckel mit drei Schrauben (Dreh-
moment: 0,4 bis 0,5 Nm).
HINWEIS
Stellen Sie sicher, dass die Dichtung sauber und unbeschädigt ist
●
Stellen Sie sicher, dass sich die Dichtung an der richtigen Stelle im An-
●
schlussschacht befindet
Stellen Sie sicher, dass kein Kabel eingeklemmt sind
●
14/27
S1
Mögliche Funktionsstörungen durch fehlerhaft
geschlossenen Anschlussschacht und möglicher
Verlust der Schutzart.
VCH 05.1
1
S2
2
DOK-SUPPL*-VCH*05*****-IT02-DE-P
