Vaillant ecoCRAFT exclusiv VKK 806/2-E-HL Installations- Und Wartungsanleitung Seite 8

2 Gerätebeschreibung
Funktionselemente
30
29
28
27
26
25
24
23
22
21
20
19

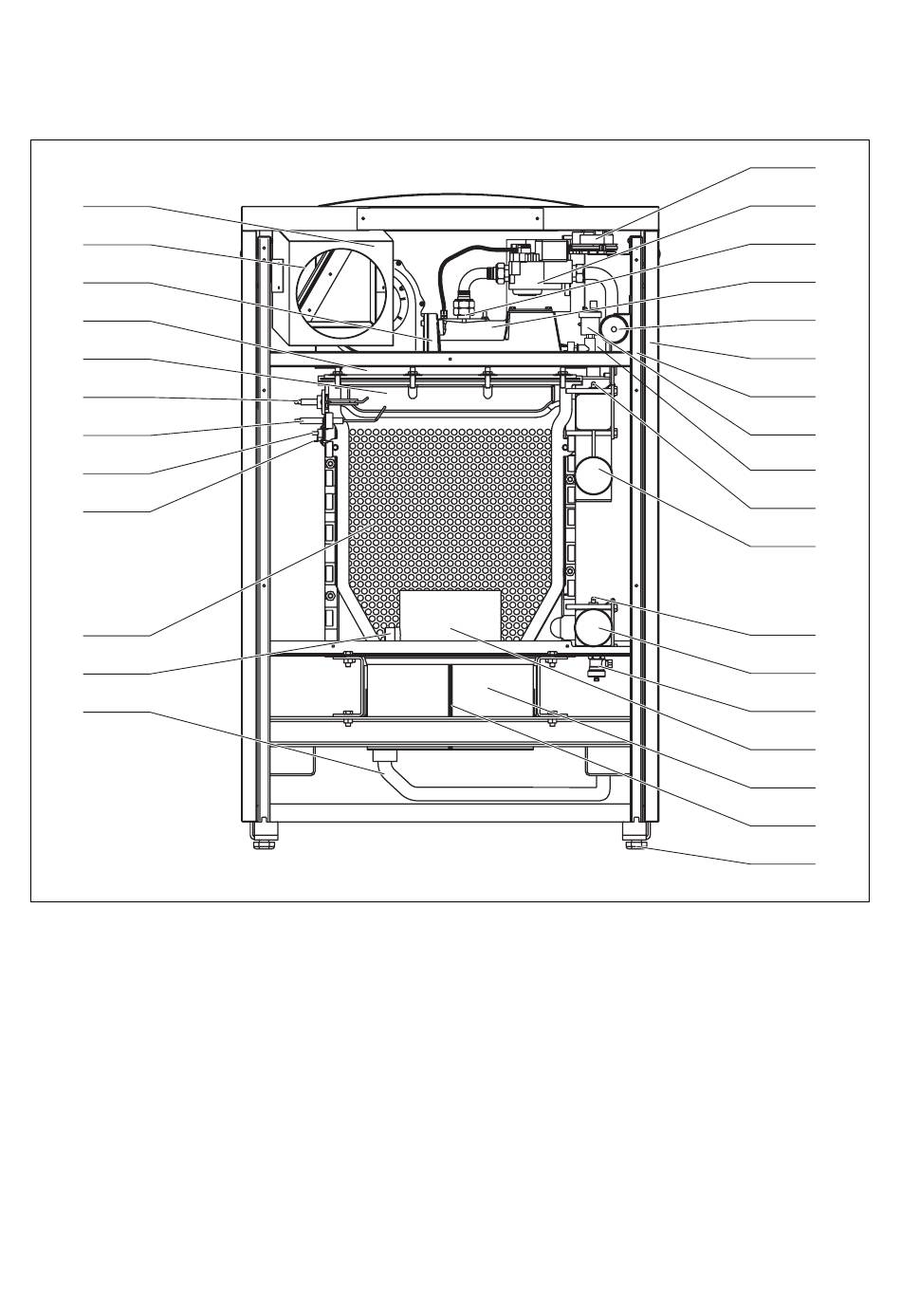

Abb. 2.2 Funktionselemente
Legende:
1 Luftdruckwächter
2 Gasarmatur mit digitalem Feuerungsautomat
3 Gasdüse
4 Abgas-Rückschlagklappe
(in der Brennerhaube, nicht dargestellt)
5 Gasleitung
6 Kesselverkleidung
7 Kesselgestell
8 Automatischer Schnellentlüfter
9 Wasserdruckschalter (nicht sichtbar)
10 Kessel-Vorlauf NTC
11 Vorlaufsammler
12 Kessel-Rücklauf NTC
13 Rücklaufverteiler
14 Kessel-Füll- und Entleerungshahn
15 Abgasanschluss
6
16 Kondenswassersammler
17 Abgasleitblech
(im Kondenswassersammler, nicht dargestellt)
18 höhenverstellbare Kesselfüße
19 Kondensatablauf
20 Messpunkt, Abgasmessung
21 Hochleistungswärmetauscher in V-Form
22 Temperaturwächter (STB)
23 Modul-Vorlauf NTC
24 Ionisationselektrode
25 Zündelektrode
26 Modulierender Flächenbrenner
27 Mischkammer
28 Luftblende
29 Lufteinlass
30 Gebläse
