5

Installation

5.1 Remarques générales concernant l'installation

de chauffage

Attention !
Rincez soigneusement le système de chauffage
avant de le raccorder à l'appareil ! Cela permet
d'éliminer les résidus tels que gouttes de sueur,
calamine, chanvre, mastic, rouille, impuretés et
autres de la tuyauterie. Ces substances pour-
raient sinon se déposer dans l'appareil et être à
l'origine de pannes.
– A partir de la conduite d'évacuation de la soupape de
sécurité, installez une conduite d'évacuation des con-
densats avec buse d'entrée et siphon en direction d'un
dispositif d'évacuation adapté. L'évacuation doit à tout
moment pouvoir être contrôlée visuellement !
– Un dispositif de purge doit être installé au point le plus
en hauteur de l'installation de chauffage.
– Il n'est pas nécessaire d'installer un dispositif de rem-
plissage et de purge dans l'installation de chauffage
étant donné que le remplissage de l'installation ne doit
pas se faire par le robinet de remplissage et de purge
situé à l'intérieur de la chaudière.
– La sécurité de surchauffe montée dans la chaudière
sert, avec le commutateur de pression d'eau, égale-
ment de dispositif de prévention contre un éventuel
manque d'eau.
– La température d'arrêt de la chaudière en cas de dys-
fonctionnement se situe autour de 95 °C. Lorsque des
tubes en plastique sont montés dans le système de
chauffage, il faut installer un thermostat adéquat sur
l'arrivée de chauffage. Cette opération est nécessaire
pour protéger l'installation de chauffage contre des
dommages thermiques. Le thermostat peut être rac-
cordé électriquement sur la prise du coupe-circuit
(fiche bleue ProE sur la borne 23/24).
– En cas d'utilisation de tuyaux en plastique non étan-
ches dans l'installation de chauffage, il est nécessaire
d'ajouter un échangeur thermique à plaques à la com-
mande du système afin d'éviter l'apparition de corro-
sion dans la chaudière.
– L'ajout de substances chimiques à l'eau de chauffage,
en particulier d'antigels, est interdit !
5.2

Raccordement gaz

Seul un professionnel est habilité à effectuer les raccor-
dements de gaz. Observez à ce sujet les directives léga-
les ainsi que les règlementations locales du fournisseur
de gaz. La conduite de gaz doit être posée conformé-
ment aux indications de la DVGW-TRGI.
Danger !
Veillez à éviter toute tension lors du montage
de la conduite de gaz afin d'écarter tout risque
de fuites dans l'installation de chauffage et
dans les raccords de gaz !
Notice d'installation et d'entretien ecoCRAFT exclusiv
• Posez les coupes transversales de la conduite de gaz
en fonction de la charge nominale de la chaudière.
• Installez un robinet à boisseau sphérique pour gaz
avec dispositif de protection contre les incendies dans
la conduite de gaz en amont de l'appareil. Celui-ci doit
présenter un diamètre nominal identique à celui du
raccord gaz (R 1 1/2") et être monté à un endroit facile
d'accès.
Attention !
Ne dépassez pas la pression maximale de
110 mbars lors du contrôle d'étanchéité du bloc
de régulation gaz. La pression de service ne
doit pas être supérieure à 60 mbars ! Si la pres-
sion est supérieure aux valeurs de consigne, le
mécanisme gaz pourrait être endommagé.

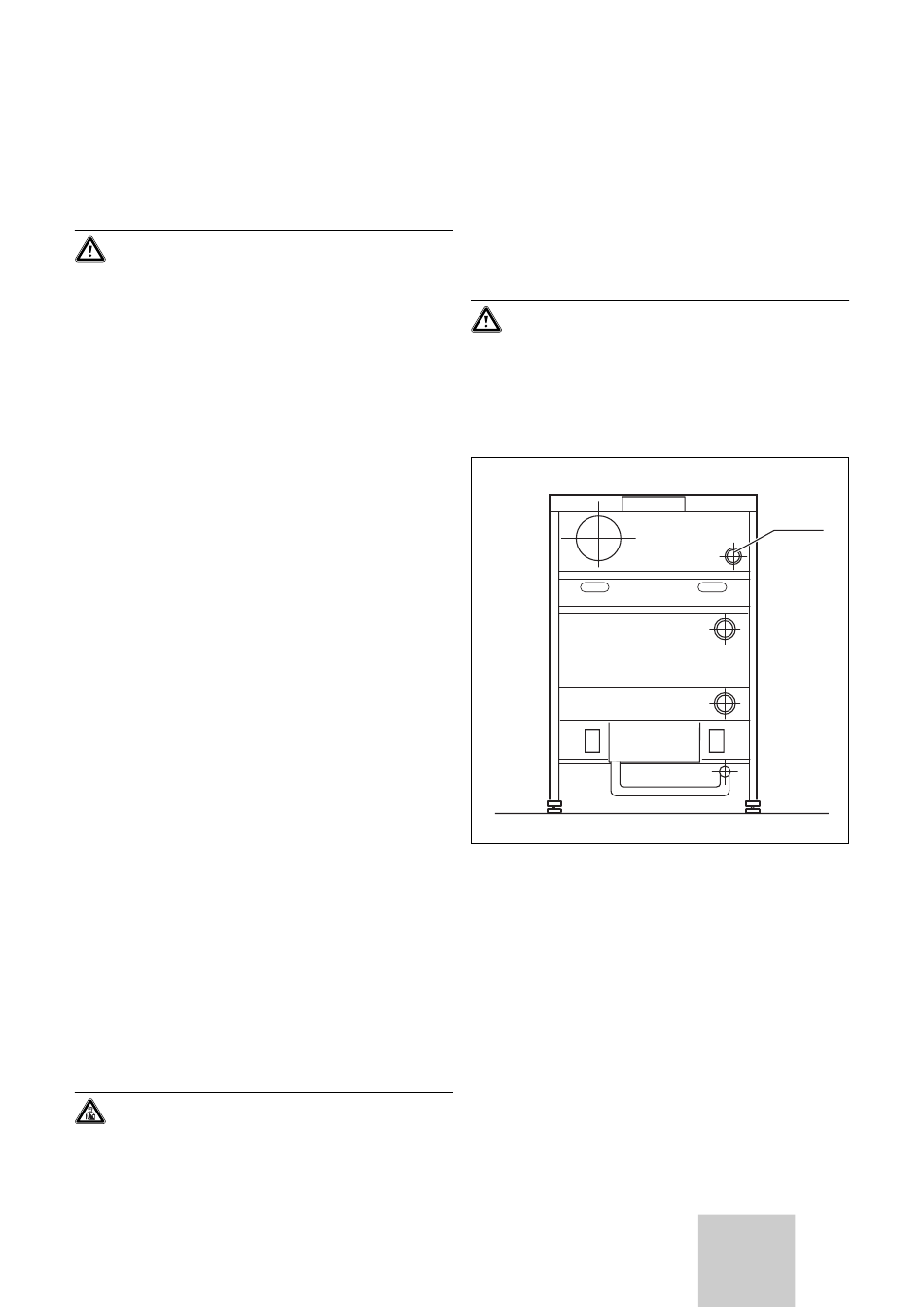

Fig. 5.1 Raccord gaz
• Branchez la conduite de gaz sur le raccord gaz (1) de
la chaudière.
• Vérifiez l'étanchéité du raccord gaz.
Installation 5
1
CH 11
FR
