Die längenverstellbare Gelenkwelle darf mit dem Schlepper ausschließlich zur Ausführung der
Arbeiten verbunden werden; für den Transport (auf das Feld und zurück) sowie bei
Wartungsarbeiten ist die Gelenkwelle abzumontieren.

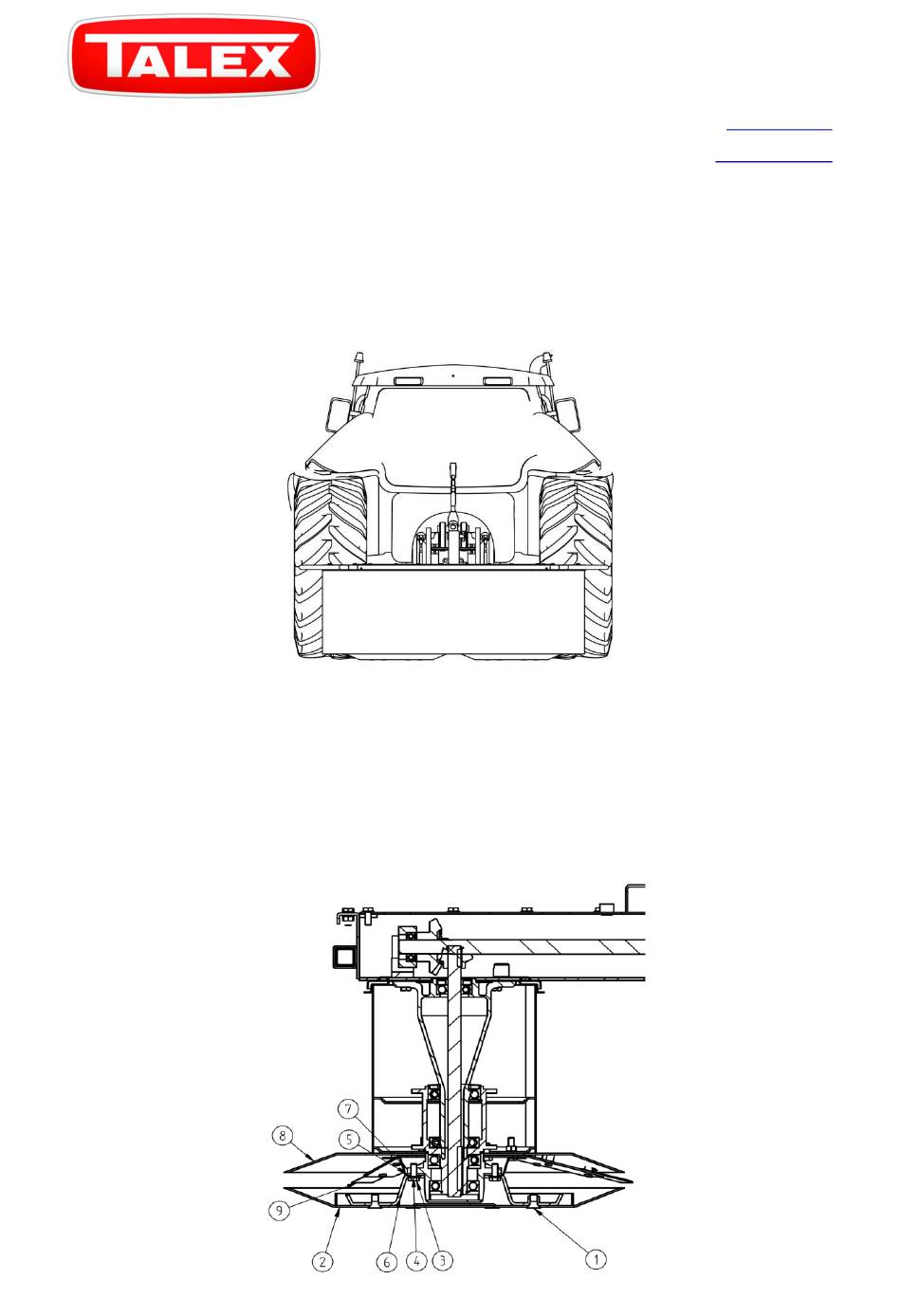

Abbildung 5. Änderung der Position des Mähers - Arbeitsstellung.
Die Schnitthöhe kann eingestellt werden. Zur Einstellung der Schnitthöhe dient die Distanzscheibe
(Abb. 6 Pos. 5), die an der Trommel zwischen der Nabe des Gleittellers (Abb.6 Pos. 7) und dem
Stützteller (Abb. 6 Pos. 6) befestigt ist.
