Zum Verbinden des Mähers mit dem Schlepper sind folgende Schritte auszuführen:
1. Setzen Sie auf die Zapfen der Aufhängung (Abb. 3 Pos. 1) die unteren Stangen des
Schleppers auf (zuerst die linke und dann die rechte Stange) und sichern Sie mit Stiften ab (Abb. 3
Pos. 3).
2. Schieben Sie das Ende der oberen Verbindung zwischen die Platten des Bügels unter
Verwendung der Öffnungen ein, verbinden Sie alles mit einem Bolzen und sichern mit einem Stift ab
(Abb. 3 Pos. 2).

8.2. Montage der Gelenkwelle

Als Antrieb des Trommelmähers ist eine technisch einwandfreie längenverstellbare Gelenkwelle mit
einer Rücklaufsperre und einer Abdeckung zu verwenden, die mit einem
Sicherheitszeichen oder einer CE-Kennzeichnung ausgestattet ist und technische Parameter aufweist,
die in der technischen Beschreibung angegeben wurden.
Wird eine Gelenkwelle mit einer Teilabdeckung verwendet, sind auf der Seite der Zapfwelle des
Schleppers und der Kraftübertragungswelle der Maschine zusätzliche Abdeckungen anzubringen. Die
Abdeckung der Kraftübertragungswelle der Maschine wird von dem Hersteller des Mähers
werksseitig montiert.
Die Anwendung einer längsverstellbaren Gelenkwelle mit anderen
Parametern, als vom Hersteller der Maschine empfohlen, kann zu einer
Überlastung der Gelenkwelle, zur Beschädigung oder Trennung der beiden
Teile beim Heben der Maschine führen und eine Gefahr für den Bediener
und das Umfeld darstellen.

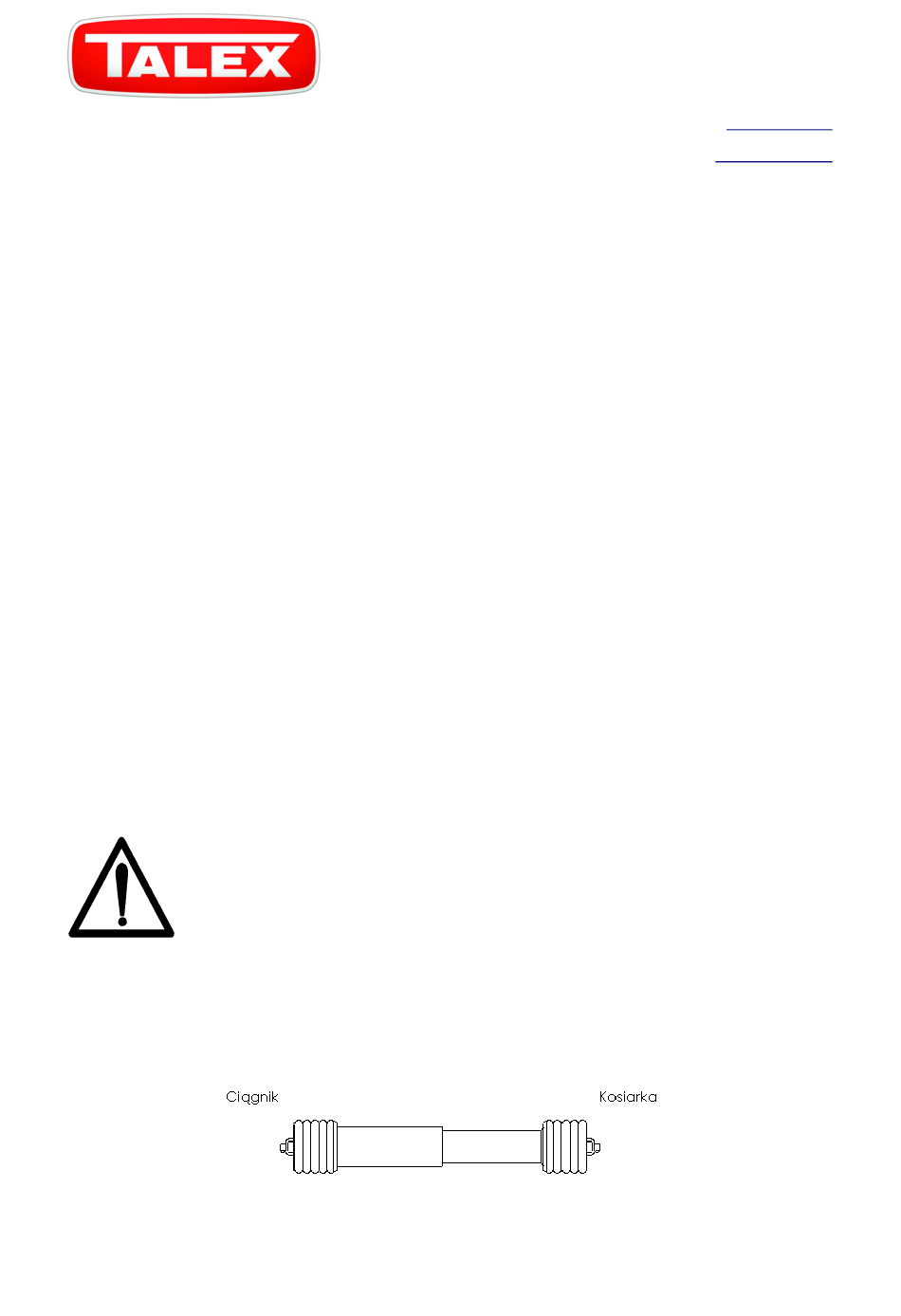

Bei der Montage der längenverstellbaren Gelenkwelle ist darauf zu achten, dass sich das Außenrohr
der Abdeckung auf der Seite des Schleppers befindet.
