Balluff BNI PNT-508-055-P067 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Balluff Anleitungen
  4. Schnittstellen
  5. BNI PNT-508-055-P067
  6. Bedienungsanleitung

Balluff BNI PNT-508-055-P067 Bedienungsanleitung

Io-link-konfiguration
Vorschau ausblenden Andere Handbücher für BNI PNT-508-055-P067:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
BNI PNT-508-055-P067
BNI PNT-538-055-P067
deutsch
IO-Link-Konfiguration
english
IO-Link Configuration

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Balluff BNI PNT-508-055-P067

Inhaltszusammenfassung für Balluff BNI PNT-508-055-P067

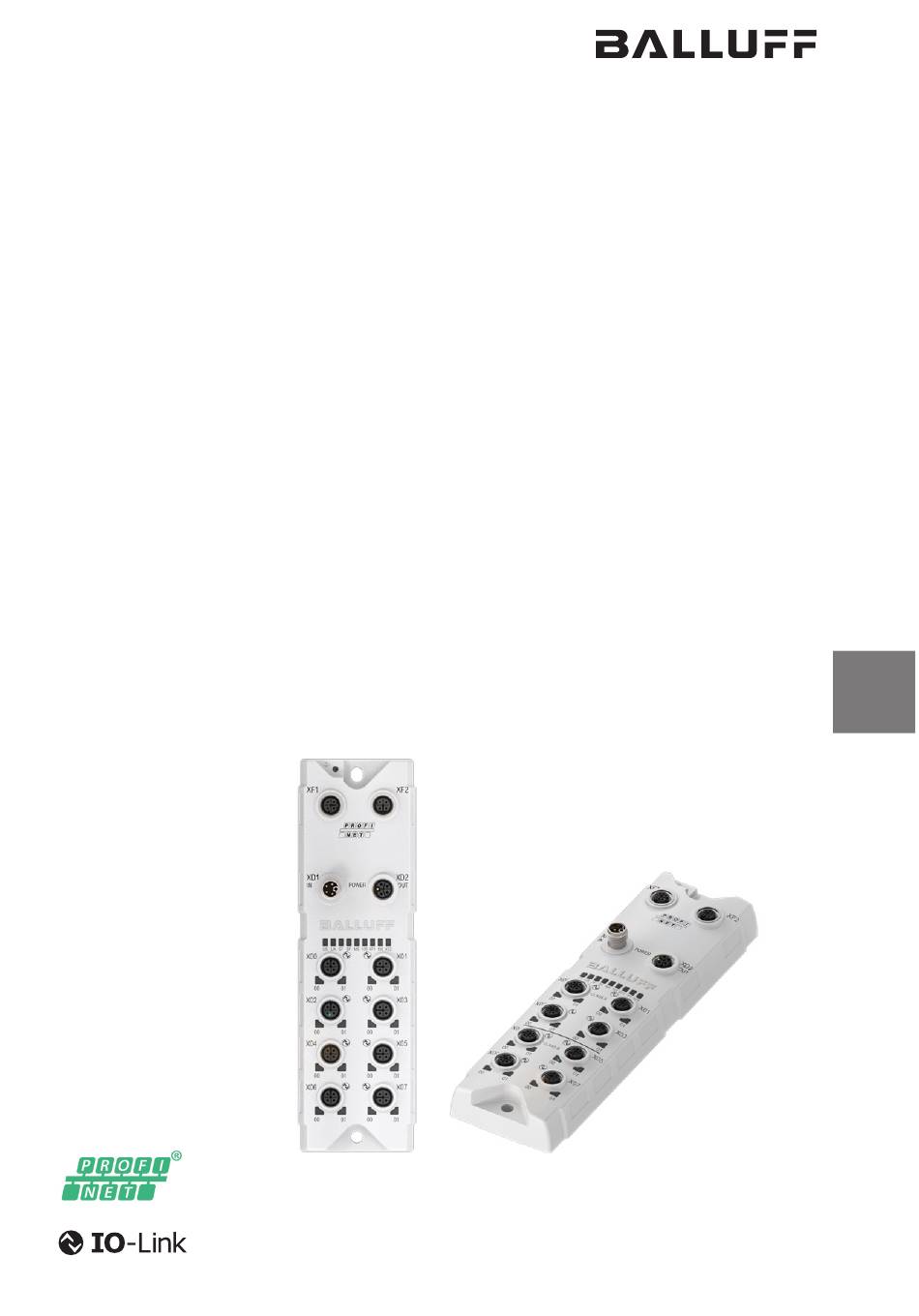

  • Seite 1 BNI PNT-508-055-P067 BNI PNT-538-055-P067 deutsch IO-Link-Konfiguration english IO-Link Configuration...
  • Seite 2 www.balluff.com...
  • Seite 3 BNI PNT-508-055-P067 BNI PNT-538-055-P067 Konfigurationsanleitung deutsch...
  • Seite 4 www.balluff.com...

  • Seite 5: Inhaltsverzeichnis

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Benutzerhinweise zu dieser Anleitung Gültigkeit Verwendete Symbole und Konventionen Verwendete Fachbegriffe und Abkürzungen Abbildungen Systemintegration Konfiguration Funktionen in den Moduleigenschaften Bit-Mapping und Funktion der konfigurierbaren Module IO-Link-Konfiguration WebUI / Webinterface Allgemein Navigationsleiste Benutzerprofil 3.3.1 Information / Unterlagen 3.3.2 Sprachauswahl...

  • Seite 6: Gültigkeit

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Benutzerhinweise zu dieser Anleitung Gültigkeit Verwendete Symbole und Konventionen Diese Anleitung beschreibt die Integration und Konfigura- Einzelne Handlungsanweisungen werden durch ein tion folgender Produkte: vorangestelltes Dreieck angezeigt. – BNI PNT-508-055-P067 ► Handlungsanweisung 1 –...

  • Seite 7: Systemintegration

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration Konfiguration Modul einbinden Bei der Planung von PROFINET-Geräten wird ein Gerät als Das Gerät kann über die Suche in dem Katalog gefunden modulares System abgebildet, das über ein Kopfmodul und per Drag-and-drop in den PROFINET-Strang gezogen und mehrere Datenmodule verfügt.
  • Seite 8 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Priorisierter Hochlauf (Fast Startup) Ist der priorisierte Hochlauf (Fast-Startup (FSU)) aktiviert, laufen die Module innerhalb einer Zeit von weniger als 350 Millisekunden an. Um die Funktion zu aktivieren, müssen Einstellungen in der Hardwarekonfiguration vorgenommen werden.
  • Seite 9 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Ringtopologie Der IO-Link-Master unterstützt auch die Ringtopologie mit Medien-Redundanz, die mittels Media-Redundancy-Proto- koll (MRP) ermöglicht wird. Dazu müssen sich das Modul und der MRP-Master (Managed Switch, CPU…) in dersel- ben Topologie-Instanz befinden.
  • Seite 10 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Die Ansprechüberwachungszeit berechnet sich aus der Aktualisierungszeit und dem Faktor Akzeptierte Aktualisie- rungszeit ohne IO-Daten. Bild 2-5: Einstellung Aktualisierungszeit deutsch...
  • Seite 11 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Gerätetausch ohne Wechselmedium Die Module unterstützen auch den einfachen Gerätetausch im laufenden Betrieb über das LLDP (Link Layer Discovery Protocol). Gerätetausch ohne Wechselmedium aktivieren ► In der Hardwarekonfiguration der CPU das Kontroll- kästchen g...

  • Seite 12: Kopfmodul Parametrieren

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Kopfmodul parametrieren Einstellung Stromausgabe Pin 2/4 Die Funktion ermöglicht die Einstellung des Ausgangs- Ein Doppelklick auf das Kopfmodul öffnet die Eigenschaf- stroms am Port für folgende Pins: ten. – Pin 2 (1 A / 2 A / 4 A) können mit Hilfe eines...

  • Seite 13: Hardwarekonfiguration

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Hardwarekonfiguration Standardeingang/-ausgang konfigurieren Sollte einer der möglichen Port-Pins (z. B. Pin 4) mit einer Die weiteren Module können bei Bedarf aus dem Hard- Standardfunktion (Eingang, Ausgang) konfiguriert sein, warekatalog per Drag-and-drop in die Konfigurationsta- muss das Platzhaltermodul Standard E/A für den entspre-...
  • Seite 14 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Gerätenamen und PROFINET-Adresse einstellen Nach einem Doppelklick auf das Modul im PROFINET- Strang werden die Kommunikationsparameter des Moduls angezeigt. Hier wird die Konfiguration des Gerätenamens sowie der PROFINET-Adresse (IP) vorgenommen. Bild 2-12: PROFINET-Adresse...
  • Seite 15 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Geräteverbindung aufbauen ► In der g einen Rechtsklick auf das Modul eräteüberSicht ausführen und g wählen. erätename zuWeiSen Bild 2-13: Gerätebeziehung aufbauen Die Identifizierung findet über die MAC-Adresse oder über den Blinktest statt.

  • Seite 16: Konfiguration Abschließen

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Gerätename vergeben Funktionen in den Moduleigenschaften ► Den gewünschten Gerätenamen vergeben und mit Moduleinstellungen Hilfe von n dem markierten, gefundenen ame zuWeiSen Gerät zuweisen. Funktion Beschreibung Globale Diagnose Mit dieser Funktion können alle Der Gerätename muss derselbe Name sein, wie...

  • Seite 17: Bit-Mapping Und Funktion Der Konfigurierbaren Module

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Bit-Mapping und Funktion der Aktorabschaltung Pin 4/Port 0…3 und Pin 2/Port 4…7 konfigurierbaren Module Bildet einen Kurzschluss zwischen einem gesetzten Aus- gang zu Masse am jeweiligen Port Pin ab. Ein- und Ausgänge Pin 4/Port 0…3 und Pin 2 oder Port 4…7 Pin 2/Port 4…7...
  • Seite 18 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Wiederanlauf Pin 4/Port 0…3 und Pin 2/Port 4…7 Peripheriefehler Buchse Wird diese Funktion konfiguriert, wird nach einem Aktor- Rückmeldung, an welchem Port ein elektrischer Fehler kurzschluss kein automatischer Neuanlauf durchgeführt. aufgetreten ist. Der Port muss durch Einsetzen des entsprechenden Bit Beispiele: manuell freigeschaltet werden.
  • Seite 19 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Sensorspannungsversorgung US Mit dem Modul US kann die Sensor-Spannungsversorgung ausgelesen werden. Der Spannungswert wird in einem Datenwort und in Milli- volt angegeben. Byte 1 (High Byte) Byte 0 (Low Byte) Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8...
  • Seite 20 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Port-Stromdaten Mithilfe der Port-Stromdaten können die Ströme pro Port über die einzelnen Pins ausgelesen werden. Standardmä- ßig sind sie deaktiviert. Um sie zu aktivieren, müssen sie aus dem Hardware-Katalog unter Submodule pro Port jeweils hinzugefügt werden.

  • Seite 21: Io-Link-Konfiguration

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) IO-Link-Konfiguration In den Eigenschaften des IO-Link-Moduls können die IO-Link-Parameter des jeweiligen Ports geändert werden. Bild 2-17: IO-Link-Konfiguration Zyklus-Einstellung Mit diesem Parameter kann die IO-Link-Kommunikations- geschwindigkeit beeinflusst werden. Über das Scroll-down-Menü kann die Zykluszeit verstellt werden.

  • Seite 22: Validierung

    Software übernommen. – : Hersteller-ID und Device-ID werden mit Ompatibilität Webserver und Balluff Engineering Tool greifen direkt auf den Daten des Moduls verglichen und nur bei Überein- das Modul zu. Mit dem Funktionsbaustein wird ein Tele- stimmung wird die IO-Link-Kommunikation gestartet.
  • Seite 23 CAP Value: Der CAP-Wert wird vom Hersteller vergeben. Um ISDU-Daten angeschlossener IO-Link Geräte im laufenden Betrieb schreiben oder auslesen zu können, Bei Balluff Produkten ist es der Wert 0xFF (255). bieten die gängigen Programmieroberflächen der Steue- Read/Write: Hier wird der Befehl definiert. Um Daten zu...

  • Seite 24: Bereich Größe Wert In Byte

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Systemintegration (Fortsetzung) Der Funktionsbaustein IOL_Call baut ein Telegramm Schreiben zusammen, das über azyklische Dienste an den Master Um Daten schreiben zu können, muss dem IO-Link-Master übertragen wird. Folgende Einstellungen sind hierfür eine Schreibaufgabe für den entsprechenden Slot/Index/ notwendig: Subindex übermittelt werden.
  • Seite 25 Head wählen. Bild 2-21: Hardwarekonfiguration: Systemkonstanten INDEX: Hier wird die Datensatznummer eingetragen, bei Balluff Geräten ist es der Wert 0xFF (255). LEN: Hier gibt man die maximale Länge des zu übertra- genden Datensatzes in Byte an. RECORD: Hier wird der zu schreibende Datensatz als Array gelesen.

  • Seite 26: Byte Wert Beschreibung

    Bytes geschrieben werden (siehe Bild 2-22). Byte Wert Beschreibung Headerlänge (immer 8) Port-Nummer (Modulport + 1) 0xFE FI-Index Byte 1 (bei Balluff Geräten immer 0xFE) 0x4A FI-Index Byte 0 bei Balluff Geräten immer 0x4A (bei Balluff Geräten immer 0xFE) 0x02 02 = Schreibzugriff 0xFF IO-Link-Index Byte 1...

  • Seite 27: Webui / Webinterface

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface Allgemein Benutzerprofil Der IO-Link-Master enthält ein integriertes Webinterface Klicken des Benutzericons  öffnet ein Benutzermenü: zum Abruf detaillierter Geräteinformationen und zur Konfi- – Mit i können gerätespezifische Informationen und guration. Unterlagen eingesehen werden (siehe Kapitel 3.3.1 auf Seite 26).

  • Seite 28: Information / Unterlagen

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) 3.3.1 Information / Unterlagen 3.3.3 Benutzerverwaltung (ADMIN) Mit Klick auf i können gerätespezifische Informationen Mit b öffnet sich eine Ansicht der gespei- enutzerVerWaltung und Unterlagen eingesehen werden. cherten Benutzer. Es werden Informationen zum Status der...

  • Seite 29: Profil Bearbeiten (Experte/Nutzer)

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) 3.3.4 Profil bearbeiten (EXPERTE/NUTZER) Anmelden 1. a (siehe Bild 3-2 auf Seite 25) öffnet den nmelden Benutzer mit der Rolle eXperte oder nutzer können ihr Anmeldedialog (siehe Bild 3-11). Profil über p einsehen und ggf.

  • Seite 30: Startseite

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Startseite Bild 3-13: WebUI – Startseite Die Startseite (siehe Bild 3-13) zeigt wesentliche Informati- onen über den IO-Link-Master selbst und dessen Netz- werkaktivität. Es wird auch angezeigt, ob die Konfigurati- onssperre über die Steuereinheit (SPS) aktiviert wurde.
  • Seite 31 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Portdialog aufrufen ► Durch Klicken auf das entsprechende Port-Feld, den gewünschten IO-Link-Port wählen. Bild 3-14: IO-Link-Port in der Breadcrumb wählen ► Alternativ den Zielport über die Breadcrumb-Navigation in der Kopfzeile wählen.

  • Seite 32: Allgemeines

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Portdialog Bild 3-16: Portdialog Prozessdaten Mit Klicken auf das Erweitern-Symbol einer geschlos- Unter p werden nur dann interpretierte Daten senen Karte können z. B. Informationen zu relevanten rOzeSSdaten angezeigt, wenn eine passende IODD hinterlegt ist.
  • Seite 33 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Parameter (IODD) Die Karte Parameter (ISDU) wird nur dann ange- zeigt, wenn eine, zum am selektierten Port ange- schlossenen IO-Link-Gerät, passende IODD hochgeladen ist. iOdd siehe Karte hOchladen llgemeineS Unter p (iOdd) werden die Geräteidentifikations-...

  • Seite 34: Leds

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) 3.4.2 LEDs Über die LEDs des IO-Link-Masters werden Informationen über die aktuellen Prozessdaten und den Status des Moduls dargestellt. Die Bedeutungen der LEDs können in einer Legende eingesehen werden. LED-Legende aufrufen ►...

  • Seite 35: Condition Monitoring (Cm)

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Condition Monitoring (CM) Bild 3-25: Condition Monitoring Über die Navigationsleiste gelangt man mit Klick auf das entsprechende Icon (siehe Kapitel 3.2 auf Seite 25) zur Condition-Monitoring-Übersicht (siehe Bild 3-25). Die Condition-Monitoring-Werte werden nur von Balluff Geräten geliefert, die diese Funktionalität unterstützen.

  • Seite 36: Port- Und Devicewerte

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) 3.5.2 Port- und Devicewerte In den Tabellen darunter werden alle portspezifischen Werte dargestellt. Sie werden zum Teil von den ange- schlossenen Geräten über ISDU-Abfragen und teilweise vom Modul selbst geliefert.
  • Seite 37 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Systemwerte Das Anzeigen des Device Status kann im CM-Einstellungs- menü über ein Kontrollkästchen deaktiviert werden. Bild 3-27: Systemwerte Die Tabelle der Karte S zeigt die verfügbaren yStemWerte Mit a können die Werte bzw. die Tabelle...
  • Seite 38 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Elektrische Werte Die Tabelle der Karte e zeigt die verfügba- leKtriSche erte ren Werte für den Stromverbrauch und die Leistungsauf- nahme an den einzelnen Pins der verschiedenen Ports. Diese Werte werden ausschließlich vom IO-Link-Gerät geliefert.

  • Seite 39: Einstellungsmenü

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) 3.5.5 Einstellungsmenü Modul-Settings Im m -Bereich des Einstellungsmenüs können OdulWerte Modulzustandswerte für das Modul zurückgesetzt werden und Grenzwerte für Meldungen bei Über- oder Unterschrei- ten festgelegt werden. Bild 3-33: Anzeige Porteinstellungen Bild 3-31: Modulwerte Damit die Grenzwerte übernommen und aktiv werden,...

  • Seite 40: Diagnose

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Diagnose Über die Navigationsleiste gelangt man mit Klick auf das entsprechende Icon (siehe Kapitel 3.2 auf Seite 25) zum -Dialog. Der d -Dialog bietet allgemeine iagnOSe iagnOSe Service-Informationen über das Gerät und eine Logging- Funktion.

  • Seite 41: Aktivitätsprotokoll

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) 3.6.2 Aktivitätsprotokoll Das a stellt aufgetretene Ereignisse in KtiVitätSprOtOKOll ihrer zeitlichen Abhängigkeit dar. Damit ist es ein wichtiges Werkzeug zur detaillierten Störungssuche in Anlagen. Die aufgeklappte Karte a liefert eine KtiVitätSprOtOKOll...

  • Seite 42: Einstellungen

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Einstellungen Die Felder ip-a und g dreSSe ubnetzmaSKe ateWay dreSSe können über die Schaltfläche WerKSeinStellung Der Dialog e ermöglicht die Konfiguration von inStellungen separat zurückgesetzt werden (siehe Bild 3-37). angeschlossenen Modulen und IO-Link-Geräten. Über die Navigationsleiste gelangt man mit Klick auf das entspre- chende Icon (siehe Kapitel 3.2 auf Seite 25) zum Einstel-...
  • Seite 43 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) I/O-Ports Über den Dialog i/O-p können die Ports eines Moduls OrtS angezeigt und konfiguriert werden. Mit der Auswahl K können OnfiguratiOn für alle OrtS Setzen die Konfigurationsmodi iO-l ], d...
  • Seite 44 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Anwendungsempfehlung für einen Port X im Kontext der anderen Bezeichnungsvariablen (siehe Bild 3-40): – – Name des Geräts, das anzeigt, welche eräte liaS Funktion der Sensor ausführt (z. B. hinterer linker Endschalter, Temperatur am Kesselboden, etc.)
  • Seite 45 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) IODD Über den iOdd-Dialog können Gerätebeschreibungsda- teien für IO-Link-Geräte (IODDs) und die zugehörigen Gerätebilder auf den IO-Link-Master hochgeladen werden, damit im p -Dialog eine detailliertere Darstellung der OrtS angeschlossenen IO-Link-Geräte möglich ist.
  • Seite 46 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Über den zwischen den beiden Karten befindliche Dialog , kann eine IODD hochgela- iOdd Ochladen auSWählen den werden. Bild 3-43: IODD hochladen Der IO-Link-Master unterstützt mit seinem FAT12-Datei- system lediglich Dateinamen im 8+3-Format, d. h. mit einer eingeschränkten Namenslänge.

  • Seite 47: Ausgabetest

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Auf der Leiste V wird dazu eine iO-l erbundene eräte Hilfestellung in Form einer Auflistung der aktuell ange- schlossenen IO-Link-Geräte sowie der zugehörige benö- tigte IODD-Dateiname angezeigt (Spalte iOdd f ilename Um die manuelle Umbenennung der zugehörigen...

  • Seite 48: Benachrichtigungen

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) Benachrichtigungen Im Folgenden wird an einigen Beispielen erläutert, wie die REST-API angewendet wird. Über die Navigationsleiste gelangt man mit Klick auf das – GET-Anfragen (Kapitel 3.9.2 bis 3.9.4) können ohne entsprechende Icon (siehe Kapitel 3.2 auf Seite 25) zu Login ausgeführt werden, da keine systemseitigen...

  • Seite 49: Abfrage Von Port-Informationen

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle WebUI / Webinterface (Fortsetzung) 3.9.3 Abfrage von Port-Informationen 3.9.5 Setzen eines IO-Link-Geräteparameters (applicationSpecificTag) Alle relevanten Konfigurations- und Statusdaten für alle IO-Ports eines Moduls können abgefragt werden über: Die Verwendung einer POST-Anfrage setzt einen http://[ip-address]/api/balluff/v1/ports/information Login (siehe Kapitel 3.9.1 auf Seite 46) voraus.

  • Seite 50: Diagnose

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Diagnose Diagnosemeldung Block Header Die Diagnosemeldung, die das Modul bei einem Fehler Der erste Teil der Diagnose ist der sogenannte Block generiert, wird i. d. R. von der SPS ausgelesen und verar- Header, der 24 Byte lang ist.

  • Seite 51: Bedeutung

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Diagnose (Fortsetzung) Slot Module Ident 2 Byte Daten; Slot beschreibt welcher Slot (Steckplatz) des 4 Byte Daten; Module Ident beschreibt welches Modul in Moduls einen Fehler meldet. dem jeweiligen Steckplatz gesteckt ist (Modul Ident ist in der GSDML hinterlegt).
  • Seite 52 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Diagnose (Fortsetzung) Alarm Specifier Mögliche Werte Bedeutung 2 Byte Daten; Alarm Specifier unterteilt sich wie folgt: 0x53 Aktorabschaltung Pin 4/Port 0…3 Sequence Number 0x54 Aktorabschaltung Pin 2/Port 4…7 Bit 0…10 mit jeder neuen Diagnosemeldung wird dieser 0x55 Aktorwarnung Pin 4/Port 0…3 Zähler inkrementiert.

  • Seite 53: Channel Number

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Netzwerkschnittstelle Diagnose (Fortsetzung) Channel Number Maintenance Konfiguration als Standard E/A Bit 9 und 10, Bedeutung mögliche Werte Error Type Channel Number 0x00 Diagnose Undervoltage US 8000 Tab. 4-17: Maintenance Undervoltage UA 8000 Specifier No UA 8000 Sensor Short circuit Pin 1 –...
  • Seite 55 BNI PNT-508-055-P067 BNI PNT-538-055-P067 Configuration Guide english...
  • Seite 56 www.balluff.com...
  • Seite 57 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface User instructions for this guide Validity Symbols and conventions Technical terms and abbreviations used Pictures System integration Configuration Functions in the module parameters Bit-mapping and function of the configurable modules IO-Link Configuration WebUI/web interface...

  • Seite 58: Symbols And Conventions

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface User instructions for this guide Validity Symbols and conventions This guide describes the integration and configuration of Individual action instructions are indicated by a preceding the following products: triangle. – BNI PNT-508-055-P067 ► Instruction 1 –...

  • Seite 59: System Integration

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration Configuration Integrating a module When planning PROFINET devices, a device is mapped as The device can be found in the catalog via the search a modular system, which has a header module and several function and pulled into the PROFINET string via drag &...
  • Seite 60 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Fast startup If fast startup (FSU) is activated, the modules start up within a time of less than 350 milliseconds. To activate the function, settings must be made in the hardware configuration.
  • Seite 61 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Ring topology The IO-Link master also supports the ring topology with media redundancy, which is enabled via the Media Redundancy Protocol (MRP). For this, the module and the MRP master (Managed Switch, CPU, etc.) must be in the same topology instance.
  • Seite 62 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) The watchdog time is calculated from the “Update time” and the Accepted update cycles without IO data factor. Fig. 2-5: “Update time” setting english...
  • Seite 63 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Device replacement without exchangeable medium The modules also support simple device replacement in LLDP mode (Link Layer Discovery Protocol). Activating device replacement without exchangeable medium ► In the CPU hardware configuration, activate the uppOrt device replacement withOut exchangeable medium checkbox.
  • Seite 64 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Parameterizing the header module Output current setting pin 2/4 This function allows you to set the output current at the Double-click on the header module to open the port for the following pins: parameters.

  • Seite 65: Hardware Configuration

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Hardware configuration Configuring the standard input/output If one of the possible port pins (e.g. Pin 4) is to be The remaining modules can, if necessary, be pulled into configured with a standard function (input, output), the...
  • Seite 66 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Setting the device name and PROFINET address After double-clicking on the module in the PROFINET cable, the communication parameters of the module are displayed. Here, the device name and the PROFINET address (IP) are configured.
  • Seite 67 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Establishing a device connection ► In the d , right-click on the module and evice Overview select a SSign device name Fig. 2-13: Establishing the device relationship The device is identified via the MAC address or the blink test.

  • Seite 68: Completing The Configuration

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Assigning the device name Functions in the module parameters ► Assign the desired device name and assign it to the Module settings selected, found device by clicking on a SSign name...

  • Seite 69: Bit-Mapping And Function Of The Configurable Modules

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Bit-mapping and function of the configurable Actuator shutdown Pin 4/Port 0…3 and modules Pin 2/Port 4…7 Maps a short circuit between a set output to earth at the respective port pin. Inputs and outputs Pin 4/Port 0…3 and Pin 2/Port 4…7...
  • Seite 70 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Restart Pin 4/Port 0…3 and Pin 2/Port 4…7 Socket peripheral fault If this function is configured, no automatic restart is Feedback on the port at which an electrical fault has implemented after an actuator short circuit. The port must occurred.
  • Seite 71 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Sensor power supply US With the US module, the sensor power supply can be read out. The voltage value is specified in a data word and in millivolts. Byte 1 (High Byte) Byte 0 (Low Byte) Bit 15...
  • Seite 72 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Port current data With the port current data, the currents per port can be read out via the individual pins. They are deactivated as standard. To activate them, they must be added from the hardware catalog under Submodules per port.

  • Seite 73: Io-Link Configuration

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) IO-Link Configuration In the IO-Link module parameters, the IO-Link parameters of the respective port can be changed. Fig. 2-17: IO-Link Configuration Cycle time With this parameter, the IO-Link communication speed can be set.
  • Seite 74 – : Manufacturer ID and device ID are Ompatibility The web server and Balluff Engineering Tool access the compared with the module data and IO-Link module directly. With the function module, a telegram is communication is only started if they match. The...
  • Seite 75 To be able to write or read out the ISDU data of connected IO-Link devices during operation, the common Balluff products, it is the value 0xFF (255). programming interfaces of the control manufacturers Read/Write: The command is defined here. To read data, provide corresponding function modules or libraries.

  • Seite 76: Range Size In Value Bytes

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) The IOL_Call function module composes a telegram that is Write transferred to the master via acyclic services. The following To be able to write data, the IO-Link master must be sent a settings are required for this: write task for the corresponding slot/index/subindex.
  • Seite 77 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) SIO mode To use a sensor in SIO mode, an IO-Link input with SIO mode must first be configured at the slot to which it is connected (otherwise an error will be displayed in the web log).
  • Seite 78 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface System integration (continued) Structure of the data record An array must be created and then the values written into the individual bytes (see Fig. 2-22). Byte Value Description Header length (always 8) Port number (module port + 1) 0xFE FI-Index Byte 1 (always 0xFE for Balluff...

  • Seite 79: Webui/Web Interface

    Browser The web interface is compatible with newer versions of Google Chrome, Firefox or MS Edge. For more detailed version information, see the data sheet at www.balluff.com on the product page. Fig. 3-2: User menu (not logged in) Connection setup When logged in, users with the admin role can also see ►...

  • Seite 80: Information/Documents

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) 3.3.1 Information/documents 3.3.3 User management (ADMIN) Click on a to view device-specific information and Select u to open a view of the stored bOut anagement documents. users. Information on the user status (...

  • Seite 81: Edit Profile (Expert/User)

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) 3.3.4 Edit profile (EXPERT/USER) Log in 1. l (see Fig. 3-2 on page 25) opens the login Ogin Users with the expert or uSer role can view and, if dialog (see Fig. 3-11).

  • Seite 82: Homepage

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) Homepage Fig. 3-13: WebUI – Homepage The homepage (see Fig. 3-13) shows key information about the IO-Link master itself and its network activity. It also shows whether the configuration lock has been activated via the control unit (PLC).
  • Seite 83 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) Opening the port dialog ► Click on the corresponding port field to select the desired IO-Link port. Fig. 3-14: Selecting the IO-Link port in the breadcrumb ► Alternatively, select the target port via the breadcrumb navigation in the header.
  • Seite 84 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) Ports dialog Fig. 3-16: Ports dialog Process data Click on the expand symbol of a closed tab page to Under p , interpreted data is only shown if a view e.g. information on relevant ISDU parameters.
  • Seite 85 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) Parameter (IODD) The Parameter (ISDU) tab page is only displayed if a suitable IODD is uploaded for the IO-Link device connected to the selected port. u iOdd, see plOad eneral...

  • Seite 86: Leds

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) 3.4.2 LEDs The LEDs of the IO-Link master display information on the current process data and the module status. The meanings of the LEDs can be viewed in a legend.

  • Seite 87: Condition Monitoring (Cm)

    3.2 on page 25) to access the Condition Monitoring overview (see Fig. 3-25). The condition monitoring values are only supplied by Balluff devices that support this functionality. For the most part, the values are provided via ISDU requests. Products from...

  • Seite 88: Port And Device Values

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) 3.5.2 Port and device values All port-specific values are displayed in the tables below this. These are in part supplied by the connected devices via ISDU requests and in part by the module itself.
  • Seite 89 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) System values Display of the device status can be deactivated via a checkbox in the CM settings menu. Fig. 3-27: System values The table on the S tab page shows the...
  • Seite 90 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) Electrical values The table on the e tab page shows the lectrical alueS available values for current consumption and power draw at the individual pins of the different ports. These values are only supplied by the IO-Link device.

  • Seite 91: Settings Menu

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) 3.5.5 Settings menu Module settings In the m area of the settings menu, condition Odule alueS monitoring values for the module can be reset and limit values defined for notifications when these values are exceeded or undershot.

  • Seite 92: Diagnosis

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) Diagnosis Click on the corresponding icon in the navigation bar (see chapter 3.2 on page 25) to access the d dialog. iagnOSiS The d dialog provides general service information iagnOSiS about the device and a logging function.

  • Seite 93: Activity Log

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) 3.6.2 Activity log The a displays events that have occurred in ctivity chronological order. It is therefore an important tool for detailed troubleshooting in systems. The expanded a tab page provides a table view ctivity of the log information, which can be sorted by numbers.

  • Seite 94: Settings

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) Settings The ip a and g fields ddreSS ubnet ateway ddreSS can be reset separately via the factOry default button The S dialog enables the configuration of connected ettingS (see Fig. 3-37).
  • Seite 95 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) I/O ports Via the i/O p dialog, the ports of a module can be OrtS displayed and configured. Select S to set the iO-l et cOnfiguratiOn fOr all pOrtS ], d...
  • Seite 96 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) Application recommendation for a Port X in the context of the other designation variables (see Fig. 3-40): – – name of the device that shows what evice liaS function the sensor executes (e.g. rear left end switch, temperature at boiler floor, etc.)
  • Seite 97 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) IODD Via the iOdd dialog, device description files for IO-Link devices (IODDs) and the associated device images can be uploaded to the IO-Link master so that a more detailed illustration of the connected IO-Link devices can be provided in the p dialog.
  • Seite 98 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) An IODD can be uploaded via the S iOdd elect fOr uplOad dialog between the two tab pages. Fig. 3-43: Upload IODD With its FAT12 file system, the IO-Link master only supports file names in 8+3 format, i.e.
  • Seite 99 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) The c bar also displays help in the iO-l Onnected ink deviceS form of a list of currently connected IO-Link devices as well as the associated, required IODD file name (column iOdd...

  • Seite 100: Rest Api

    The present module supports the following REST APIs: This token can now be used below to implement POST – Generic REST API for Balluff devices and applications. methods. A corresponding request can be equipped with Base path of the REST API in the module:...

  • Seite 101: Requesting Port Information

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface WebUI/web interface (continued) 3.9.3 Requesting port information 3.9.5 Setting an IO-Link device parameter (applicationSpecificTag) All relevant configuration and status data for all IO ports of a module can be requested via: The use of a POST request requires login (see http://[ip-address]/api/balluff/v1/ports/information chapter 3.9.1 on page 46).

  • Seite 102: Diagnosis

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface Diagnosis Diagnosis message Block Header The diagnosis message that the module generates in the The first part of the diagnosis is the so-called Block event of an error is usually read out from the PLC and Header, which is 24 bytes long.
  • Seite 103 BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface Diagnose (continued) Slot Module ID 2 bytes of data; Slot describes which slot of the module is 4 bytes of data; Module ID describes which module is reporting an error. inserted in the respective slot (Module ID is saved in the GSDML).

  • Seite 104: Alarm Specifier

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface Diagnose (continued) Alarm Specifier Other values Meaning 2 bytes of data; Alarm Specifier divided as follows: 0x53 Actuator deactivation Pin 4/Port 0…3 Sequence Number 0x54 Actuator deactivation Pin 2/Port 4…7 Bit 0…10 This counter is incremented with every new 0x55 Actuator warning Pin 4/Port 0…3...

  • Seite 105: Channel Number

    BNI PNT-508-055-P067 / BNI PNT-538-055-P067 Network interface Diagnose (continued) Channel Number Maintenance Configuration as Standard I/O Bit 9 and 10, Meaning possible values Error Type Channel Number 0x00 Diagnosis Undervoltage US 8000 Tab. 4-17: Maintenance Undervoltage UA 8000 Specifier No UA 8000 Sensor Short circuit Pin 1 –...
  • Seite 106 Americas Service Center Asia Pacific Service Center Poland Greater China Balluff Sp. z o.o. Balluff Inc. Balluff Automation (Shanghai) Co., Ltd. Ul. Graniczna 21A 8125 Holton Drive No. 800 Chengshan Rd, 8F, Building A, 54-516 Wrocław Florence, KY 41042 Yunding International Commercial Plaza...
