Anschluss - Bildsignalleitung
Die Head Unit ausbauen

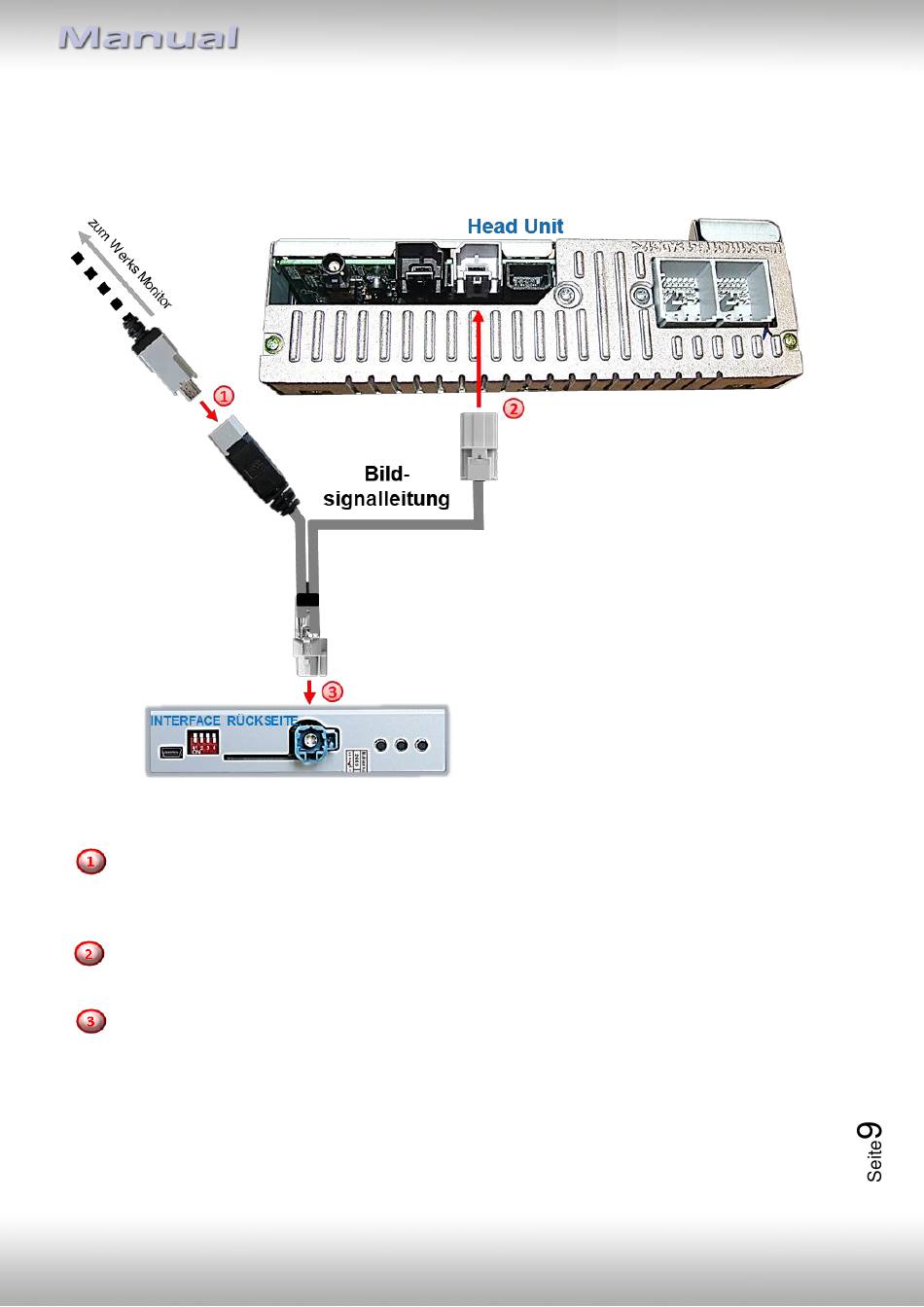

Den Mini USB Stecker des von der Rückseite des Monitors kommenden Werks-
Bildsignalkabels an der Rückseite der Head Unit abstecken und an der Mini USB Buchse der
mitgelieferten Bildsignalleitung anschließen.
Den gegenüberliegenden Mini USB Stecker der mitgelieferten Bildsignalleitung an der zuvor
freigewordenen Mini USB Buchse der Head Unit anschließen.
Die weiße HSD Buchse der mitgelieferten Bildsignalleitung an dem wasserblau farbenen HSD
Stecker des Video Interface anschließen.
Hinweis: Die Farben der Mini USB Stecker und Buchsen an Head Unit und Werkskabelbaum
können unter Umständen variieren.
