Anschluss - Video-Quellen
Es ist möglich eine After-Market Rückfahrkamera, eine After-Market Frontkamera und zwei
weitere After-Market Video-Quellen an das Video-Interface anzuschließen.
Vor der endgültigen Installation empfehlen wir nach Anschluss einen Testlauf, um
sicherzustellen, dass Fahrzeug und Interface kompatibel sind. Aufgrund
produktionsbedingter Änderungen des Fahrzeugherstellers besteht immer die Möglichkeit
der Inkompatibilität.

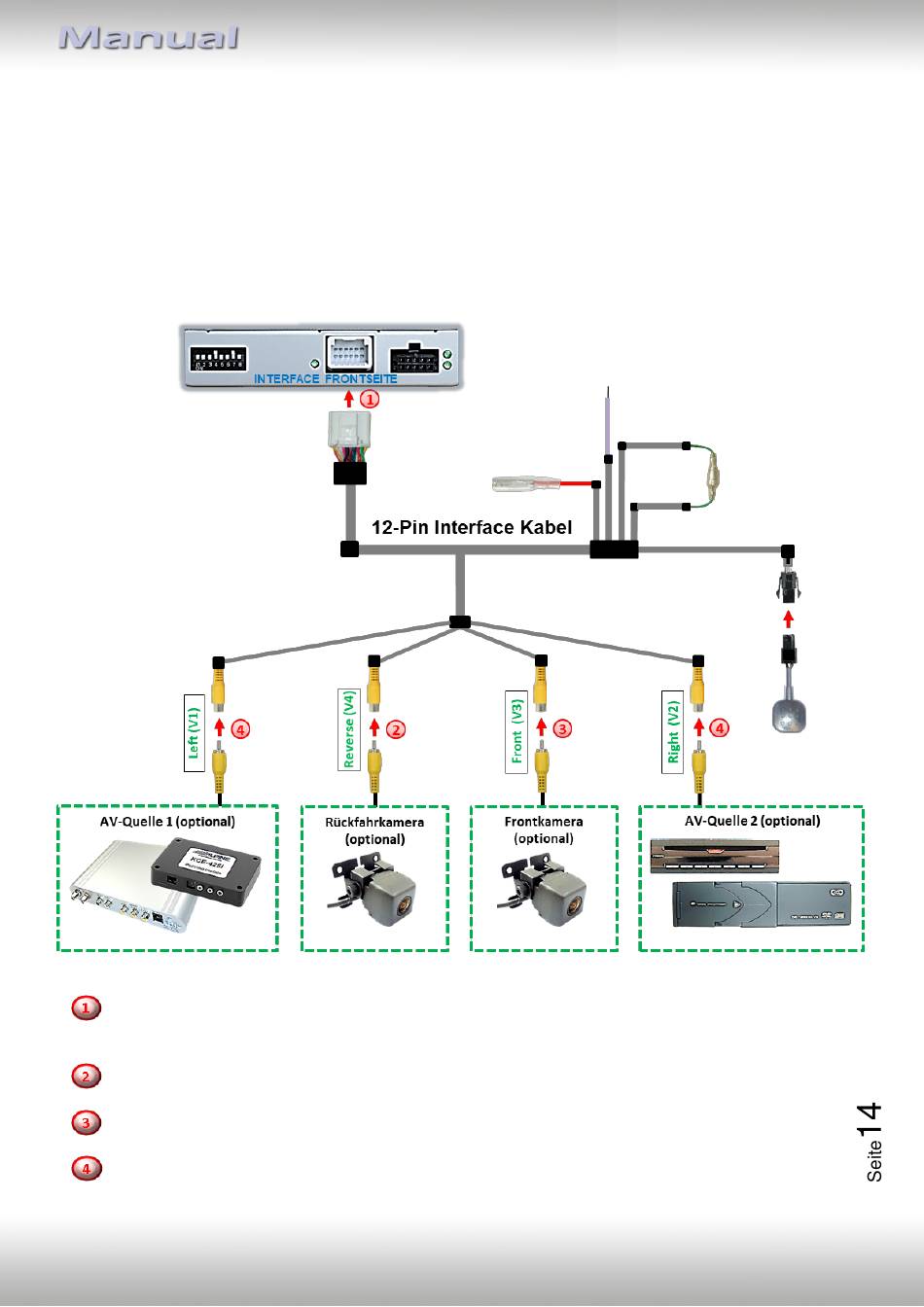

Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video-Interface
anschließen.
Den Video Cinch der Rückfahrkamera an der Cinch Buchse
„Reverse V4"
anschließen.
Den Video Cinch der Frontkamera an der Cinch Buchse
„Front V3"
anschließen.
Den Video-Cinch der AV Quellen 1 +2 an den Cinch-Buchsen
„Left V1"
und
„Right V2"
anschließen.
Version 14.09.2021
HW:CAM(V100)/(V20+V41)
