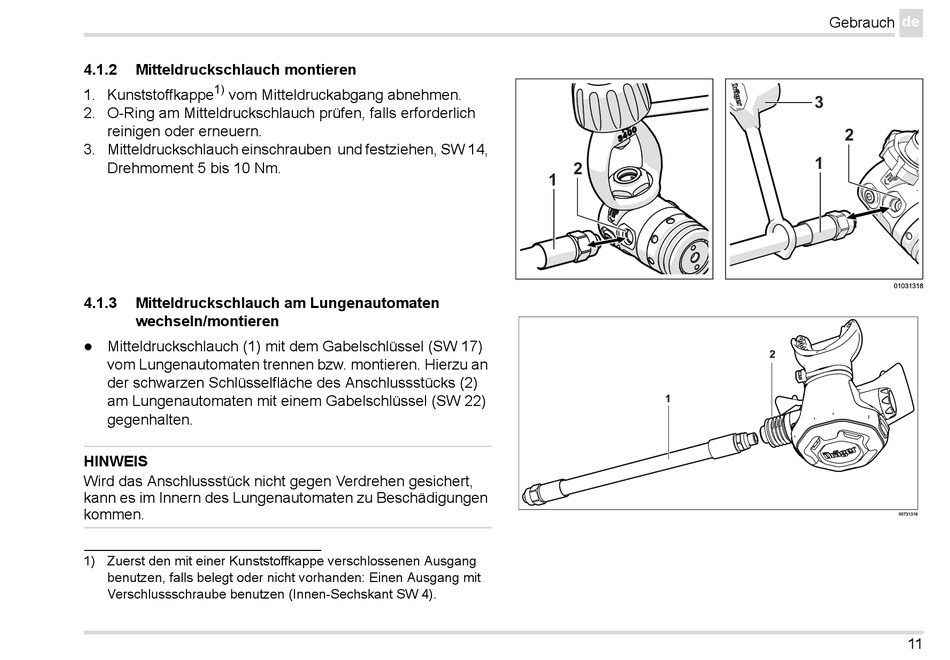

Mitteldruckschlauch Montieren; Mitteldruckschlauch Am Lungenautomaten Wechseln/Montieren - Dräger Secor 7000 Gebrauchsanweisung

4.1.2

Mitteldruckschlauch montieren

1)
1. Kunststoffkappe vom Mitteldruckabgang abnehmen.
2. O-Ring am Mitteldruckschlauch prüfen, falls erforderlich
reinigen oder erneuern.
3. Mitteldruckschlauch einschrauben und festziehen, SW 14,
Drehmoment 5 bis 10 Nm.
4.1.3 Mitteldruckschlauch am Lungenautomaten
wechseln/montieren
Mitteldruckschlauch (1) mit dem Gabelschlüssel (SW 17)

vom Lungenautomaten trennen bzw. montieren. Hierzu an
der schwarzen Schlüsselfläche des Anschlussstücks (2)
am Lungenautomaten mit einem Gabelschlüssel (SW 22)
gegenhalten.
HINWEIS
Wird das Anschlussstück nicht gegen Verdrehen gesichert,
kann es im Innern des Lungenautomaten zu Beschädigungen
kommen.
1) Zuerst den mit einer Kunststoffkappe verschlossenen Ausgang
benutzen, falls belegt oder nicht vorhanden: Einen Ausgang mit
Verschlussschraube benutzen (Innen-Sechskant SW 4).
