Dräger PAS AirPack Gebrauchsanweisungen

PAS AirPack
®
Druckminderer
1 Sicherheitsbezogene Informationen
1.1 Allgemeine Sicherheitshinweise
● Vor Gebrauch des Produkts sind diese Gebrauchsanweisung und die
der zugehörigen Produkte aufmerksam zu lesen.
● Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstehen und den Anweisungen genau
Folge leisten. Das Produkt darf
Verwendungszweck verwendet werden.
● Gebrauchsanweisung nicht entsorgen.
ordnungsgemäße Verwendung durch die Anwender sicherstellen.
● Nur entsprechend geschultes und fachkundiges Personal darf dieses
Produkt verwenden.
● Alle lokalen und nationalen Richtlinien, die dieses Produkt betreffen,
sind zu beachten.
● Nur geschultes und fachkundiges Personal darf das Produkt
überprüfen, reparieren und instand halten. Dräger empfiehlt, einen
Service-Vertrag mit Dräger abzuschließen
Instandhaltungsarbeiten durch Dräger durchführen zu lassen.
● Dieses Produkt muss von entsprechend geschultem Servicepersonal
geprüft und gewartet werden, wie im Abschnitt „Wartung" dieses
Dokuments beschrieben.
● Für Instandhaltungsarbeiten dürfen nur Original-Teile und -Zubehör
von Dräger verwendet werden. Ansonsten könnte die korrekte
Funktion des Produkts beeinträchtigt werden.
● Keine fehlerhaften oder unvollständigen Produkte verwenden. Am
Produkt dürfen keine Änderungen vorgenommen werden.
● Bei Fehlern oder Ausfällen des Produkts oder von Produktteilen ist
Dräger zu informieren.
● Die Luftversorgung muss den Anforderungen für Atemluft nach
EN 12021 entsprechen.
1.2 Bedeutung der Warnzeichen
In diesem Dokument werden Warnzeichen verwendet, die Texte
hervorheben, die eine erhöhte Aufmerksamkeit des Benutzers erfordern.
Die Bedeutungen der Warnzeichen sind wie folgt definiert:
WARNUNG
!
Weist auf eine potenzielle Gefahr hin, die, wenn sie nicht
gemieden wird, den Tod oder schwere Verletzungen zur Folge
haben kann.
VORSICHT
!
Weist auf eine potenzielle Gefahr hin, die, wenn sie nicht gemieden
wird, Verletzungen oder Schädigungen am Produkt oder der Umwelt
zur Folge haben kann. Kann
unsachgemäßem Gebrauch verwendet werden.
2 Beschreibung
2.1 Produktübersicht
Der Dräger PAS ® AirPack Druckminderer besteht aus einem Druckluftventil
mit Manometer und dient der Umwandlung von Hochdruckatemluft in
Mitteldruckluft (autonome Luftversorgung) für einen oder zwei Träger von
Atemschutzgeräten. Der Mitteldruckeingang ist an eine Atemluftflasche oder
eine regulierte externe Versorgung angeschlossen, z. B. eine Werks-
Druckluftleitung oder einen Mitteldruck-Kompressor.

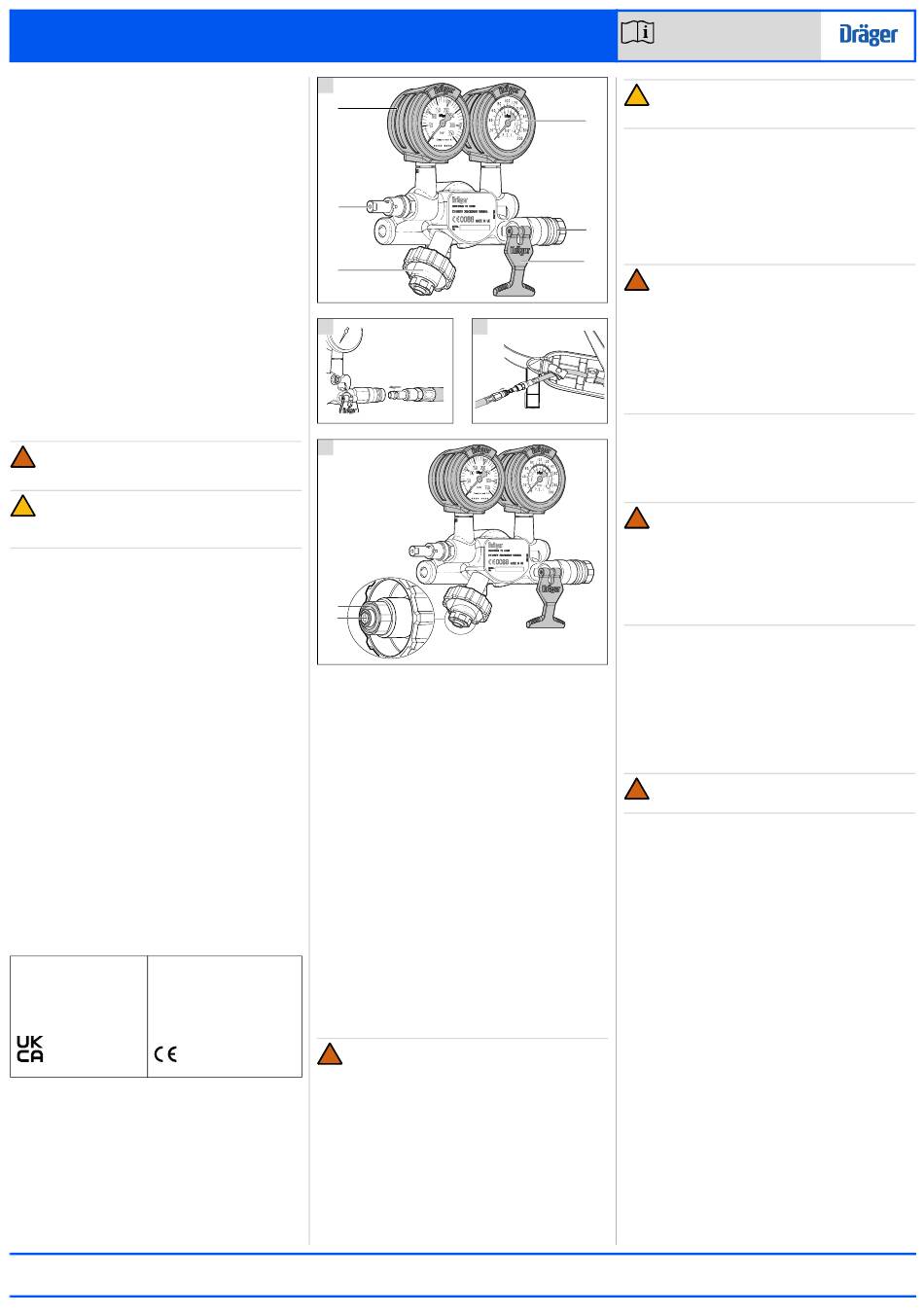

Der Druckminderer umfasst folgende Features und Komponenten (siehe
Abb. 1):
● Beim Hochdruckeingang (5) handelt es sich um einen normierten
Flaschengewindeanschluss.
● Der Ausgangsanschluss (3) ist eine Schnellanschlussbuchse mit
einem Ventil, das im nicht angeschlossenen Zustand selbst dichtet.
● Ein Hochdruckmanometer (1) zeigt den Eingangsdruck an.
● Ein Mitteldruckmanometer (2) zeigt den Ausgangsdruck an.
● Eine Warnpfeife (6) ertönt, um auf einen niedrigen Eingangsdruck von
der Flasche oder der externen Versorgung hinzuweisen.
● Ein integrierter Druckminderer wandelt
Hochdruckeingang in Mitteldruckluft um.
● Ein Überdruckventil (4) im Mitteldrucksystem lässt bei Betätigung Luft aus
dem Druckminderer ab.
2.2 Verwendungszweck
Der Druckminderer wandelt zugeführte
Mitteldruckluft um. Bei Verwendung mit zugelassenem Schlauchgerät
liefert es einem oder zwei Trägern von Atemschutzgeräten Atemluft.
Das Atemschutzgerät, die Atemluftflasche und anderes mit diesem Produkt
verwendetes Zubehör müssen in einer zugelassenen Konfiguration
verwendet werden. Siehe Abschnitt 9 für ein kompatibles Schlauchgerät und
entsprechende Konfigurationen. Weitere Informationen sind bei Dräger
erhältlich.
2.3 Zulassungen
Konformitätserklärungen: siehe www.draeger.com/product-certificates.
Zugelassene Stelle: Zugelassene Prüfstelle,
die an der Typgenehmigung und
BSI Assurance UK Ltd.
Kitemark Court Davy Avenue Qualitätskontrolle beteiligt ist:
Knowlhill DEKRA Testing and Certification
Milton Keynes GmbH
MK5 8PP Handwerkstrasse 15
Vereinigtes Königreich 70565 Stuttgart
Identifikationsnummer: Deutschland
Referenznummer:
0086 0158
2.4 Gebrauch in explosionsfähigen Atmosphären
Die Serie PAS AirPack von Dräger ist für den Gebrauch in
explosionsfähigen Atmosphären getestet und zugelassen. Die Geräte sind
geeignet für den Gebrauch in explosionsgefährdeten Bereichen der
Zonen 1 und 2 für Explosionsgruppen IIA und IIB und für Zonen 21 und 22.
2.4.1 Besondere Bedingungen für die sichere Verwendung
Der PAS AirPack Druckluftminderer darf nicht in explosionsfähiger
Atmosphäre in der Nähe von Prozessen eingesetzt werden, bei denen
hohe Ladungen auftreten (zum Beispiel bei Schnellfüllungen – Füllen von
großen Beuteln – oder vielen schnellen Abschleifprozessen von
Oberflächen). In solchen Fällen können aufgrund von elektrostatischer
Induktion gefährlich hohe Ladungen am PAS AirPack Druckminderer
auftreten.
3357653
© Dräger Safety AG & Co. KGaA
Ausgabe 09 – Mai 2023 (Ausgabe 01 – Januar 2009)
Änderungen vorbehalten
PAS ® ist eine eingetragene Marke von Dräger
1
1
nur entsprechend dem
Aufbewahrung und
6
und alle
5
2
4
auch als Warnung vor
1
2
Die in Kombination mit dem PAS AirPack Druckminderer verwendeten
Atemschutzgeräte und Druckluftflaschen müssen die Anforderungen
erfüllen, die für die Ausrüstungskategorien und Explosionsgruppen gelten,
welche für den PAS AirPack Druckminderer relevant sind.
In explosionsfähigen Atmosphären muss der PAS AirPack Druckminderer
vom Benutzer manuell bewegt werden (schieben oder ziehen). In Zone 1
und Zone 21 müssen Fußböden verwendet werden, die Elektrizität
ableiten können, und Staub muss eine Mindestzündenergie von < 10 mJ
die Luft vom haben.
Wenn Luftversorgungsschläuche mit einer Gesamtlänge von > 50 m
verwendet
angeschlossenen Kupplungen mit einem zusätzlichen Erdungskontakt
ausgestattet
Potenzialausgleich integriert sein.
Hochdruckatemluft in
● Die Flasche darf nicht in einer explosionsfähigen Atmosphäre befüllt
werden.
2.5 Erklärung der Kennzeichnungen und Symbole
Für eine Erklärung der von Zulassungsstellen verwendeten Symbole und
Kennzeichnungen wenden Sie sich bitte an die entsprechende
Zulassungsstelle. Beispiele für andere Kennzeichnungen auf dem
Produkt:
BRBA-1359
08/09
3353261
In entsprechenden Fällen zeigt die Kennzeichnung „F" am Gerät und am
Druckluftversorgungsschlauch (CAST) an, dass beide in Umgebungen mit
Entflammbarkeitsgefahr
Druckluftversorgungsschlauch ist gekennzeichnet, ob der Schlauch
hitzebeständig (H) und/oder antistatisch (S) ist.
3 Gebrauch
WARNUNG
!
Die Qualität der Luft aus der Druckluftflasche oder der
Versorgungsleitung muss die Anforderungen an Atemluft nach
EN 12021 erfüllen. Keine mit Sauerstoff angereicherte Atemluft
verwenden. Der Feuchtigkeitsgehalt von Atemluft sollte innerhalb
der Grenzen gemäß EN 12021 gehalten werden, um ein Gefrieren
des Geräts zu vermeiden.
Führen Sie eine Gefährdungsbeurteilung des Einsatzortes durch,
um zu prüfen, dass ausschließlich Atemluftversorgungsleitungen
mit atembarer Luft angeschlossen werden können.
Vor der Verwendung des Schlauchgeräts ist sicherzustellen, dass die
Luftversorgung die Anforderungen an die Luftqualität, an den
Luftversorgungsdruck, an die Förderleistung und an Schläuche erfüllt
(s. Kapitel 8 und 9) und dass die Verwendung ggf. zugelassen ist.
Der Druckminderer sollte an einem sicheren und nicht
verunreinigten Ort gelagert werden. Darauf achten, dass er so
gesichert oder gelagert ist, dass er nicht beschädigt werden kann.
Dräger empfiehlt, dass der Benutzer eine Gefährdungsbeurteilung
durchführt, um vor Ort geltende Abläufe aufzusetzen, die bei
Ausfall der Luftversorgung zu befolgen sind.
Importeur (UK): Draeger Safety UK Ltd.
Ullswater Close,
Blyth Riverside Business Park
Blyth, Northumberland NE24 4RG, UK
3
3829
werden, müssen die leitfähig an die
sein (nach 50 m Schlauchlänge)
– Dräger Seriennummer
– Baumonat und -jahr
– Dräger Sachnummer
verwendet werden
Gebrauchsanweisungen
VORSICHT
!
Aufprallschäden am Druckminderer können das Anschließen
eines Flaschenventils verhindern oder zu Leckage führen. Die
2
Ausrüstung sorgsam behandeln.
Wenn der Druckminderer von Trägern eingesetzt wird, die sich an einem
anderen Ort befinden, muss ein Kontrolleur die Manometer und Warnpfeifen
des Produkts während des gesamten Einsatzes überwachen. Der Kontrolleur
muss die Luftversorgung der Träger aufrechterhalten und sicherstellen, dass
Vorwarn- und Notfallsignale gemäß den örtlichen Abläufen und dieser
Gebrauchsanweisung an die Träger weitergeleitet werden.
3.1 Vorbereitung für den Gebrauch
3
1. Sichtprüfung durchführen (siehe Abschnitt 3.4.1).
2. Eine Atemluftflasche oder eine regulierte externe Versorgung
anschließen (siehe Abschnitt 3.4.2).
3. Vollständige Funktionsprüfung durchführen (siehe Abschnitt 3.4.4).
4
WARNUNG
!
Falsche Konfigurationen der Schlauchgeräte können zu einer zu
geringen Luftversorgung der Träger von Atemschutzgeräten oder zu
einem Ausfall der Luftversorgung führen. Siehe Abschnitt 9 für ein
2796
kompatibles Schlauchgerät und entsprechende Konfigurationen.
Atemschutzgerät für den Gebrauch vorbereiten (siehe die mit dem
Atemschutzgerät
Sicherheitsinformationen beachten und vor Gebrauch sämtliche
Vorbereitungen treffen sowie alle Funktionsprüfungen durchführen.
Den Druckminderer nicht für die Atemluftversorgung von mehr als
zwei Trägern von Atemschutzgeräten gleichzeitig verwenden.
Wenn ein Kontrolleur ernannt wird und dieser ein Atemschutzgerät
trägt und an die Ausrüstung angeschlossen werden muss, ist nur ein
Benutzer erlaubt.
4. Schlauchgerät (Verlängerungsschläuche, Y-Stück usw.) an den
3248
Mitteldruckausgang anschließen (Abb. 2).
5. Flaschenventil komplett öffnen.
6. Atemschutzgerät anlegen und an das Schlauchgerät anschließen
(Abb. 3 zeigt einen typischen Atemschutzgeräteanschluss).
3.2 Während des Gebrauchs
WARNUNG
!
Ein benannter Kontrolleur oder die Atemschutzgerät-Träger
müssen die Manometer und die Warnpfeife des Druckminderers
während des Gebrauchs überwachen. Vorkehrungen, um entfernt
arbeitende Verwender zu warnen oder in Sicherheit zu bringen,
müssen getroffen sein.
Die effektive Arbeitsdauer der Ausrüstung ist von der verfügbaren
Luftzufuhr und der Atemfrequenz der Träger abhängig.
Bei sehr hohem Arbeitstempo kann in der Vollmaske eines
Atemschutzgeräteträgers bei sehr hohem Inhalationsfluss Unterdruck
entstehen.
● Normal atmen und zum Arbeitsbereich begeben; dabei vorsichtig mit
dem Schlauchgerät umgehen.
● Bei Empfang eines Evakuierungssignals sofort in eine sichere
Umgebung zurückziehen (siehe örtliche Evakuierungspläne).
3774
● Nach Beendigung des Einsatzes in eine sichere Umgebung
zurückziehen, bevor das Atemschutzgerät abgesetzt wird. Das
Zuluftsystem darf nicht getrennt werden, bevor das Atemschutzgerät
abgenommen wurde.
● Die Pfeife zeigt an, dass der Druck in der Atemluftflasche oder von der
externen Versorgung niedrig ist. Wenn die Pfeife ertönt, müssen die
Träger der Atemschutzgeräte
Atemschutzgeräts sowie die lokalen Abläufe befolgen.
3.3 Nach dem Gebrauch
WARNUNG
!
Schläuche
Das Atemschutzgerät erst in einer sicheren Atemumgebung
abnehmen.
und in den
1. In sicherer Umgebung die gesamte Atemschutzausrüstung absetzen.
2. Das Flaschenventil oder das Absperrventil der externen Versorgung
schließen.
3. Handgriff des Überdruckventils (Abb. 1, Element 4) ziehen, um die
gesamte Luft aus dem System abzulassen.
4. Sämtliche Schlauchgeräte vom Druckminderer trennen und alle
Schutzkappen aufsetzen.
5. Die Druckluftflaschen oder die externe Versorgung ggf. trennen (siehe
Abschnitt 3.4.3).
6. Die in der Wartungstabelle (siehe Abschnitt 5.1) aufgeführten
Wartungsarbeiten nach dem Gebrauch vornehmen.
3.4 Allgemeine Benutzeraufgaben
3.4.1 Sichtprüfung
Sicherstellen, dass der Druckminderer sauber und unbeschädigt ist.
dürfen. Am
Hierbei besonders auf
Steckverbinder achten. Typische Anzeichen von Beschädigungen, die den
Betrieb des Druckminderers beeinflussen könnten, sind beispielsweise
Aufprallschäden, Abrieb,
Servicepersonal oder Dräger über Beschädigungen informieren und den
Druckminderer nicht verwenden, solange nicht alle Fehler behoben sind.
3.4.2 Druckluftflasche oder externe Versorgung anschließen
Druckluftflasche: Nur komplett gefüllte Flaschen, die für die
Verwendung zugelassen, vollständig wartbar und noch nicht abgelaufen
sind, anschließen. 200- oder 300-bar-Atemluftflaschen aus Stahl oder
Kompositmaterial verwenden.
Externe Versorgung: Ausschließlich eine regulierte 200- bis 300-bar-
Atemluftversorgung von
Kompressor anschließen. Wenn die externe Versorgung über eine
Druckregulierungsvorrichtung verfügt, den Druck zwischen 200 und 300
bar einstellen.
1. Sicherstellen, dass Druckluftflasche oder externe Versorgung über
einen kompatiblen Steckverbinder verfügen (siehe Abschnitt 8).
2. Sicherstellen, dass die Ausrüstung sicher befestigt ist.
3. Ausgangsöffnung der Druckluftflasche oder der externen Versorgung
prüfen und sicherstellen, dass der O-Ring (Abb. 4, Element 1) und der
gesinterte Filter (Abb. 4, Element 2) im Eingangsanschluss sauber und
unbeschädigt sind.
4. Die Flasche/die externe Versorgung und den Eingangsanschluss des
Druckminderers zueinander ausrichten. Das Handrad handfest
festschrauben. Keine Werkzeuge verwenden. Nicht zu fest anziehen.
Hersteller: Dräger Safety AG & Co. KGaA
Revalstraße 1
23560 Lübeck
Deutschland
gelieferte Gebrauchsanweisung). Die
die Gebrauchsanweisungen des
die pneumatischen Komponenten und
Schnitte, Rost und Verfärbungen.
einer Werks-Luftversorgung oder einem
Tel. +49 451 882 0
Fax +49 451 882 80
www.draeger.com
3357653 (A3-D-P) Seite 1 von 2
