ACHTUNG: Für Unterwasserscheinwerfer mit 5 m vormontiertem Kabel
ATTENTION: For underwater floodlights with 5 cable pre-assembled
Kabellänge / -querschnitt
Am Unterwasserscheinwerfer ist bereits ab Werk ein Kabel von 5 m Länge angebracht. Wenn eine Kabelverlängerung notwendig ist,
erfolgt die Kabelauswahl entsprechend der gewünschten Länge von der Verteilerdose bis zur Versorgungseinheit. Die nachfolgende
Tabelle zeigt die Kabellängen und den zu wählenden Kabelquerschnitt für die gewünschte Verlängerung. Es darf jeweils immer nur
mit einem Kabelquerschnitt verlängert werden! Bei einer Verlängerung des UWS-Kabels muss die Verbindungsstelle außerhalb des
Beckens entweder an einem trockenen Ort liegen oder es ist eine Verteilerdose von mindestens IP 65 zu verwenden. Der Ort der
Verlängerung muss stets zugänglich sein! Bei einer Spannungsversorgung von 24 V ist ein Spannungsabfall von 1,5 V zwischen
Versorgungseinheit und Verteilerdosen zulässig.
Cable length / cable cross section
You get the underwater floodlight ex works with a cable length of 5 m. If a cable needs to be extended, it will be selected according
to the length required from the junction box to the supply unit. The following table shows the cable lengths as well as the cable
cross section which has to be chosen for the extension requested. You may only carry out extensions with one cable cross section!
In the event of the extension of the underwater spotlight cable, the connection point must be outside the pool, either in a dry
location, or a distribution box with at least IP 65 must be used. The location of the extension must always be accessible! A fall of
voltage of 1.5 V between the supply unit and the junction box is acceptable at a power supply of 24 V.
,
24

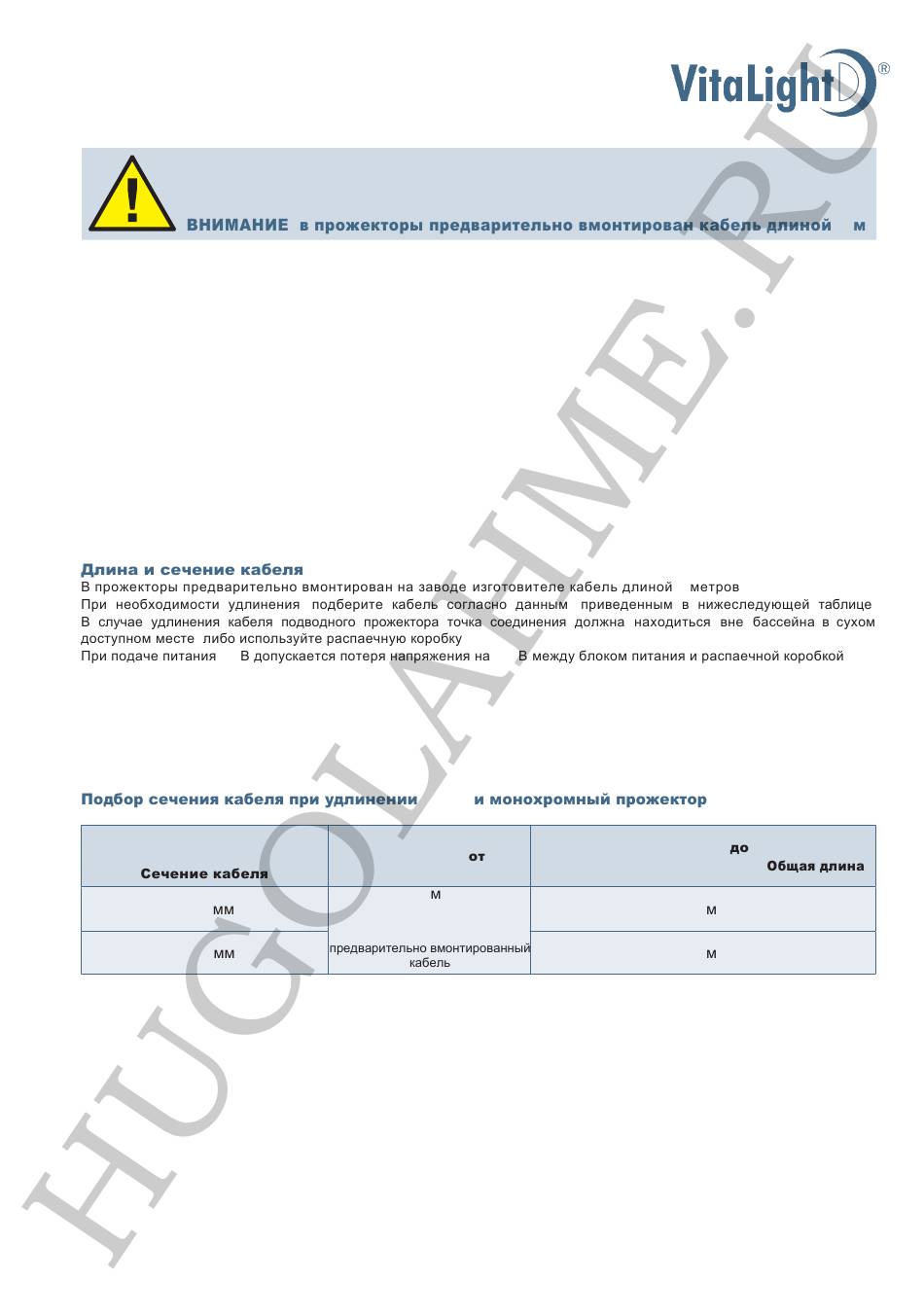

Tabelle zur Auswahl der Kabelquerschnitte / Kabelverlängerung - RGB und monochrom
Table for choosing cable cross section / cable extension - RGB and monochrome
Kabelquerschnitt
Cable cross section
2 x 1,5
²
2 x 2,5
²
Stand 06/2014
:
,
- RGB
von / from /
5
vormontiertes Kabel
pre-assembled cable
-
,
IP65.
1,5
(Gesamtlänge / Total cable length /
9
a brand of Hugo Lahme GmbH
5
5
.
bis / to /
20
40
Art.-Nr.: 578219
.
.
)
