DVI 005 M, DVI 205 M
Mini-Inline-Ventil, elektromagnetisch betätigt
Betriebsanleitung

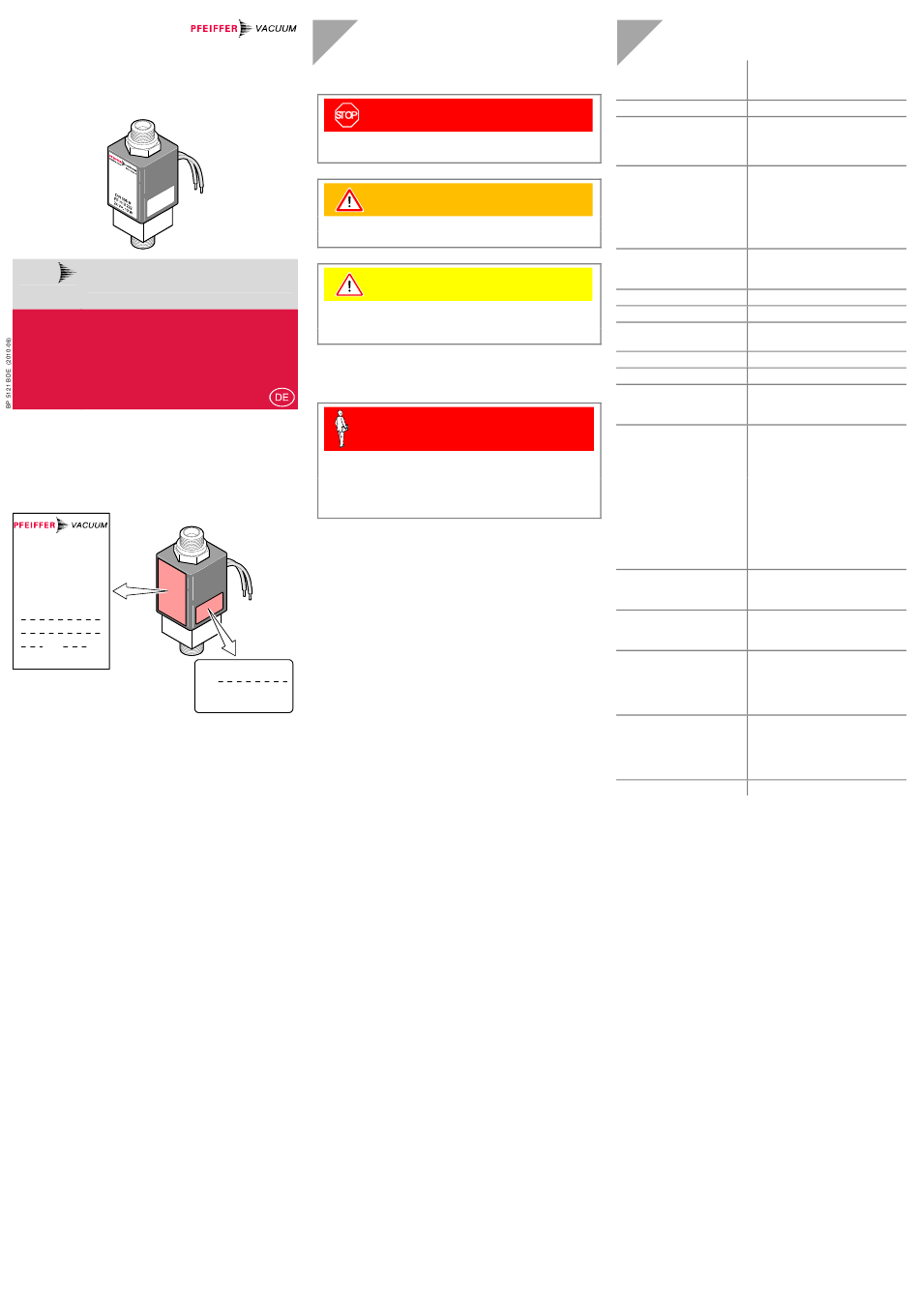

Produktidentifikation
Im Verkehr mit Pfeiffer Vacuum sind die Angaben des Typen-
schildes erforderlich. Tragen Sie deshalb diese Angaben ein:
D-35614 Asslar
Berliner Strasse 43
V=, W
Gültigkeit
Dieses Dokument ist gültig für Produkte mit den Artikel-
nummern
PF H13 232
(DVI 005 M, NC)
PF H13 233 (DVI 205 M, NO)
Sie finden die Artikelnummer (No) auf dem Typenschild.
Nicht beschriftete Abbildungen entsprechen dem Ventil
DVI 005 M. Sie gelten sinngemäß auch für das DVI 205 M.
Technische Änderungen ohne vorherige Anzeige sind vorbe-
halten.
Alle Maßangaben in mm.
Bestimmungsgemäßer Gebrauch
Die Inline-Ventile DVI 005 M und DVI 205 M sind hauptsäch-
lich für den Einsatz in Vakuumanlagen mit kurzen Taktzeiten
bestimmt, z.B. in der Gasanalytik und Beschichtungstechnik.
Funktion
DVI 005 M (NC) Es öffnet elektromagnetisch und schließt
durch die vorgespannte Druckfeder. Es
schließt bei Stromausfall.
DVI 205 M ( Es öffnet durch die vorgespannte Druck-
NO)
feder und schließt elektromagnetisch. Es
öffnet bei Stromausfall.
Sicherheit
Verwendete Symbole
GEFAHR
Angaben zur Verhütung von Personenschäden jeglicher
Art.
Angaben zur Verhütung umfangreicher Sach- und Um-
weltschäden.
Angaben zur Handhabung oder Verwendung. Nichtbeach-
ten kann zu Störungen oder geringfügigen Sachschäden
führen.
Personalqualifikation
Fachpersonal
Die in diesem Dokument beschriebenen Arbeiten dürfen
nur durch Personen ausgeführt werden, welche die ge-
eignete technische Ausbildung besitzen und über die nö-
tigen Erfahrungen verfügen oder durch den Betreiber ent-
sprechend geschult worden sind.
Grundlegende Sicherheitsvermerke
• Beachten Sie beim Umgang mit den verwendeten Pro-
zessmedien die einschlägigen Vorschriften und halten Sie
die Schutzmaßnahmen ein.
Berücksichtigen Sie mögliche Reaktionen zwischen Werk-
stoffen (→ "Technische Daten") und Prozessmedien.
Berücksichtigen Sie mögliche Reaktionen der Prozess-
medien infolge Eigenerwärmung des Produkts.
Pfeiffer Vacuum, D-35614 Asslar
F-No:
• Alle Arbeiten sind nur unter Beachtung der einschlägigen
Vorschriften und Einhaltung der Schutzmaßnahmen zu-
lässig. Beachten Sie zudem die in diesem Dokument an-
gegebenen Sicherheitsvermerke.
• Informieren Sie sich vor Aufnahme der Arbeiten über eine
eventuelle Kontamination. Beachten Sie beim Umgang mit
kontaminierten Teilen die einschlägigen Vorschriften und
halten Sie die Schutzmaßnahmen ein.
Geben Sie die Sicherheitsvermerke an alle anderen Benutzer
weiter.
Verantwortung und Gewährleistung
Pfeiffer Vacuum übernimmt keine Verantwortung und
Gewährleistung, falls der Betreiber oder Drittpersonen
• dieses Dokument missachten
• das Produkt nicht bestimmungsgemäß einsetzen
• am Produkt Eingriffe jeglicher Art (Umbauten, Änderungen
usw.) vornehmen
• das Produkt mit Zubehör betreiben, welches in den zu-
gehörigen Produktdokumentationen nicht aufgeführt ist.
Die Verantwortung im Zusammenhang mit den verwendeten
Prozessmedien liegt beim Betreiber.
Fehlfunktionen, die auf Verschmutzung oder Verschleiß zu-
rückzuführen sind, sowie Verschleißteile (z. B. Dichtungen)
fallen nicht unter die Gewährleistung.
WARNUNG
Vorsicht
Technische Daten
Ausführung
DVI 005 M (NC) stromlos geschlossen
DVI 205 M (NO) stromlos offen
Nennweite ø5 mm, M14×1
• Flansch DN 10 ISO-KF
Vakuumanschlüsse
(Zubehör)
• Rohr AD ¼"
• Rohr AD 6 mm
Elektrischer Anschluss
Spannung 24 VDC ±10%
Leistung 10 W
Einschaltdauer 100% ED
unter Spannung sein.)
IP 65
Schutzart
Leitwert für Luft
Molekularströmung 0.2 l/s
Laminarströmung 2 l/s
Einbaulage beliebig
1)
Schaltfrequenz max. 300/min
Standzeit bis zur ersten
≈2'000'000 Zyklen
Wartung
-9
Dichtheit 1×10 mbar l/s
Druckfestigkeit 10 bar (absolut)
Betriebsdruck
-8
DVI 005 M 1×10 mbar ... 1 bar
-8
DVI 205 M 1×10 mbar ... 2 bar
Differenzdruck Δp
in Schließrichtung
5 bar
DVI 005 M
4 bar
DVI 205 M
in Öffnungsrichtung
DVI 005 M 1.5 bar
DVI 205 M 2 bar
Öffnen gegen Differenz-
druck Δp
1 bar
DVI 005 M (bei 24 VDC)
DVI 205 M 4 bar (bei 24 VDC)
Schließzeit
1)
DVI 005 M 7 ms
1)
DVI 205 M 30 ms
Öffnungszeit
1)
DVI 005 M 30 ms
1)
DVI 205 M 10 ms
Temperaturen
3)
Umgebung 5 ... 40 °C
Eigenerwärmung 60 °C
(nach 1¼ h bei 100% ED)
Ausheizen 120 °C
(bei stromloser Spule)
150 °C (ohne Spule)
Werkstoffe
Gehäuse, Anschluss-
mutter Edelstahl 1.4301
Antrieb Edelstahl 1.4105
Dichtungen FPM
Gewicht 0.3 kg
Bei Differenzdruck Δp = 0.
1)
2)
Bei sauberen Betriebsbedingungen.
Bei stark beanspruchenden oder verschmutzenden Betriebsbe-
dingungen ist eine Reinigung / Wartung des Ventils vor Er-
reichen der spezifizierten Standzeit erforderlich.
3)
-15 °C, sofern die Umgebung frei von kondensierbaren Gasen
ist.
(d.h. kann ständig
2)
