Bedienungsanleitung
Originalanweisungen
Schiebetürantrieb
ASSA ABLOY SL500, SL510, SL520
ASSA ABLOY Entrance Systems

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Assa Abloy SL500

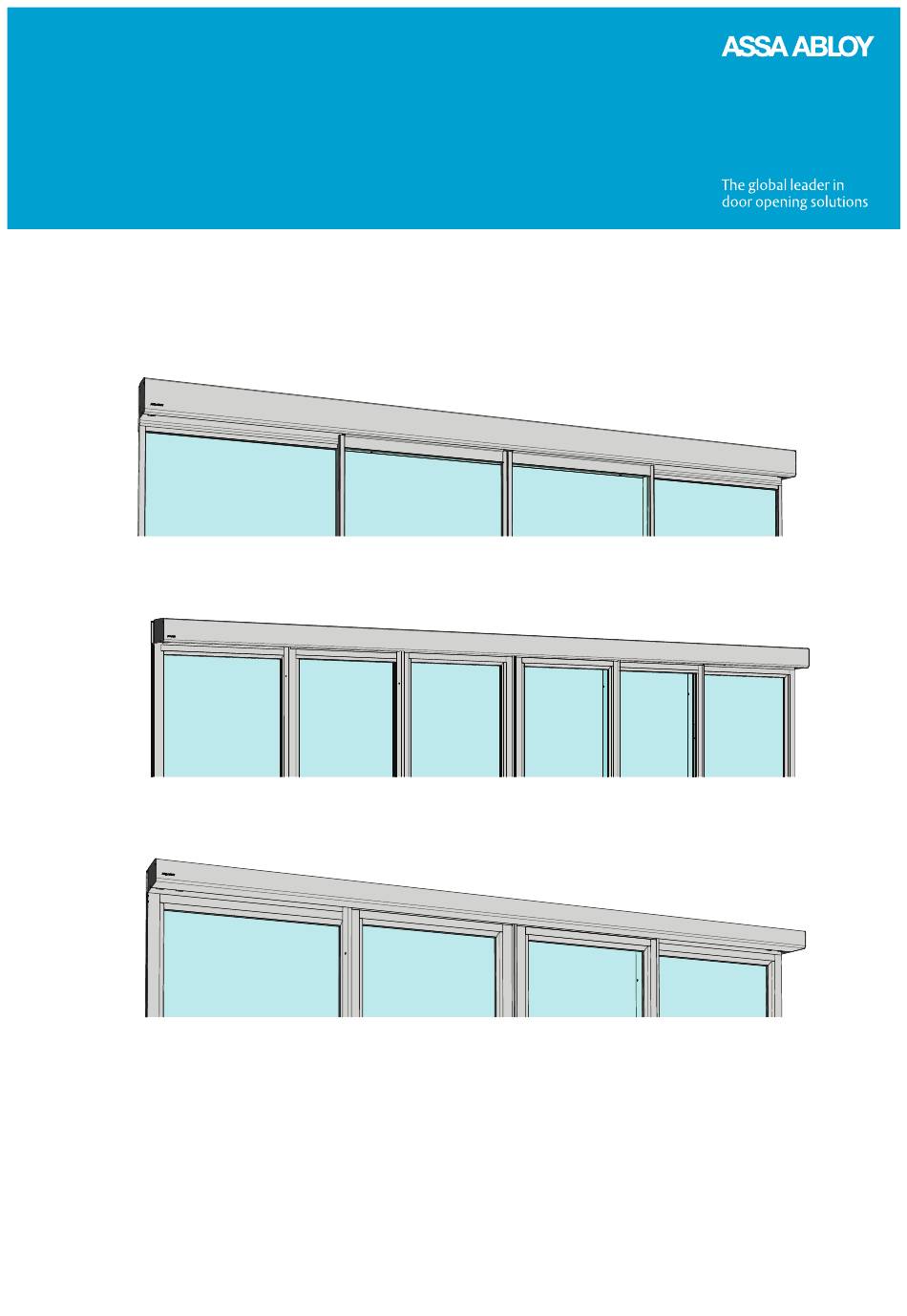

  • Seite 1 Bedienungsanleitung Originalanweisungen Schiebetürantrieb ASSA ABLOY SL500, SL510, SL520 ASSA ABLOY Entrance Systems...
  • Seite 2: Inhaltsverzeichnis

    Garantie ..............................Wartung ..............................Vorgesehene Verwendung ..................................................Technische Daten ..........................Arbeitsweise von ASSA ABLOY SL500, ASSA ABLOY SL510 und ASSA ABLOY SL520 ..Verriegeln ............................... Entriegeln ............................... Programmwahlschalter ........................OMS Standard - Modi ....................OMS Standard - Zugangscodes und blinkende LED ........
  • Seite 3 Service/Wartung ..........................Weitere Produkte von ASSA ABLOY Entrance Systems ............Konformitätserklärung ........................ASSA ABLOY als Wort und Logo ist Markenzeichen der ASSA ABLOY Group © ASSA ABLOY Entrance Systems,2018 Änderungen an technischen Daten ohne vorherige Benachrichtigung vorbehalten. Backtrack information: folder:Workspace Main, version:a439, Date:2018-02-09 time:12:02:53, state: Frozen 1009216-de-DE-10.0...
  • Seite 4: Anweisungen Für Sicheren Betrieb

    Anweisungen für sicheren Betrieb • Ein Nichtbeachten der in diesem Handbuch zur Verfü- gung gestellten Informationen kann zu Verletzungen oder einer Beschädigung der Ausrüstung führen. • Um das Verletzungsrisiko für Personen zu vermeiden, nutzen Sie den Antrieb nur für Personentüren. •...
  • Seite 5 • Die Türanlage kann automatisch durch Sensoren oder manuell durch Impulsgeber betätigt werden. 1009216-de-DE-10.0 Ausgabe vom 2018-03-27...
  • Seite 6: Herzlichen Glückwunsch Zu Ihrer Neuen Automatiktür

    Herzlichen Glückwunsch zu Ihrer neuen Automatiktür! ASSA ABLOY Entrance Systems entwickelt seit mehr als 50 Jahren Automatiktüren. Sie haben ein erstklassiges Produkt erworben, das auf modernster Technologie basiert und aus sorgfältig geprüften Materialien und Bauteilen hergestellt wurde. Wie jedes technische Produkt benötigen auch automatische Türen regelmäßige Wartung und Pflege.
  • Seite 7: Garantie

    ASSA ABLOY Entrance Systems gewährt eine Garantie auf den grundlegenden Betrieb der Software gemäß der Funktionsbeschreibung sowie dafür, dass diese auf unbeschädigten Medien aufgenommen wurde. Die von ASSA ABLOY Entrance Systems gewährte Garantie erstreckt sich nicht auf folgende Sachver- halte: •...
  • Seite 8: Wartung

    Kunden gerne bestätigen. Vorgesehene Verwendung ASSA ABLOY SL500, ASSA ABLOY SL510 und ASSA ABLOY SL520 sind Antriebe für automatische Schiebetüren, die den Zugang zu Gebäuden und innerhalb von Gebäuden erleichtern sollen. Die Tür wurde für eine ununterbrochene Verwendung, einen hohen Sicherheitsgrad und eine maxi- male Lebensdauer konstruiert.
  • Seite 9: Technische Daten

    Der Schließvorgang beginnt, sobald kein "ÖFFNEN-IMPULS" empfangen wird und die "OFFENHALTEZEIT" abgelaufen ist. Der Nutzer von ASSA ABLOY SL500, ASSA ABLOY SL510 und ASSA ABLOY SL520 kann, sofern ein Programmschalter installiert ist, fünf verschiedene Betriebsmodi wählen. Siehe Programmwahlschalter auf Seite 10.
  • Seite 10: Programmwahlschalter

    Programmwahlschalter Die Türfunktionen können mit verschiedenen Programmwahlschaltern eingestellt werden. Der Programmschalter ist mit fünf Schalterpositionen (plus RESET) erhältlich. Der Schlüssel am PSK-6U und OMS Standard Programmwahlschalter muss bei Notausgangstüren immer entfernt werden, nachdem Einstellungen geändert wurden. OMS Standard - Modi Verfügbar sind die Betriebsmodi DAUEROFFEN, TEILÖFFNUNG, AUTOMATIK, EXIT und AUS .
  • Seite 11: Oms Standard - Zugangscodes Und Blinkende Led

    OMS Standard - Zugangscodes und blinkende LED Codes Einer von vier Zugangscodes kann verwendet werden. Um Zugang zu erhalten, wird einer der Programmwahlschalter 2 Se- kunden lang gedrückt. Wird innerhalb von 5 Sekunden keine Taste betätigt, wird die Einheit wieder verriegelt. Es kann ein Passcode ausgewählt werden, bei dem die Tasten kurz in der korrekten Reihenfolge gedrückt werden müssen.
  • Seite 12: Oms Basic Und Psk-6U - Modi

    OMS Basic und PSK-6U - Modi Verfügbar sind die Betriebsmodi DAUEROFFEN, TEILÖFFNUNG, AUTOMATIK, EXIT und AUS . Ausgabe vom 2018-03-27 1009216-de-DE-10.0...
  • Seite 13 Symbol Text Mode Die Tür ist permanent offen. Die Tür kann von Hand bewegt werden, OFFEN z. B. zum Reinigen der Scheiben. Alle Impulsgeber werden unterbro- chen. Dies gilt nicht für den Nottüröffnertaster (falls vorhanden). Durchgang in beide Richtungen, AUTO PARTIAL ist möglich. Die Tür AUTO kann mit dem inneren und äußeren Impulsgeber und einem TEILÖFF-...
  • Seite 14: Oms Basic - Zugangscodes Und Blinkende Led

    Hinweis: Wenn ein überwachtes Notmodul gefordert ist, wird ein Test des Notmoduls gestartet, indem man den Programmwahlschalter aus der Stellung AUS oder OFFEN in einen beliebigen anderen Betriebsmodus bringt. OMS Basic - Zugangscodes und blinkende LED Codes Es werden drei alternativ auswählbare Codes verwendet. Der Zugang ist möglich, indem man die Taste mit dem Auf- oder Blinkend Abwärtspfeil zwei Sekunden lang gedrückt hält.
  • Seite 15: Technologisch Fortschrittliche Sensoren

    Überwachte Sensoren verfügen über eine Selbstüberwachung zur Fehlererkennung. Hinweis: Wenn Sie ein Problem selbst nicht beheben können, schalten Sie die automatische Tür sofort ab und wenden Sie sich für Unterstützung an Ihre ASSA ABLOY Entrance Systems-Vertretung. Überprüfung der inneren und äußeren kombinierten Bewegungs- und...
  • Seite 16 ILL-01638 Ausgabe vom 2018-03-27 1009216-de-DE-10.0...
  • Seite 17: Überprüfung Der Seitlichen Anwesenheitssensoren

    Überprüfung der seitlichen Anwesenheitssensoren Sensoren für seitliche Anwesenheit können beispielsweise zum Einsatz kommen, wenn höhere Türgeschwindigkeiten erforderlich sind, oder bei Installationen in Wohnstätten für ältere oder be- hinderte Menschen und in Kindertagesstätten. Sie schützen die Nutzer davor, während des Öffnungs- zyklus von den Türen eingeklemmt zu werden.
  • Seite 18: Notausgangs-Funktion

    Notausgangs-Funktion Der Antrieb kann mit unterschiedlichen Notmodulen ausgestattet werden, sodass eine sichere Evakuierung des Gebäudes gewährleistet werden kann. Panikbeschlag PSB Die Türblätter und die Seitenteile schwingen nach außen, wenn ein vordefinierter Druck ausgeübt wird. Der Panikbeschlag kann auch zum Herstellen einer breiteren Öffnung verwendet werden. Von der ganz geöffneten Position können die Türblätter manuell seitlich verschoben werden.
  • Seite 19: Regelmäßige Sicherheitskontrollen

    Tür am Schließen und Verriegeln (falls von den Vorschriften gefordert) hindert. Brand- schutz- türen Treffen Sie entsprechende Maßnahmen. Wenden Sie sich an Ihre ASSA ABLOY Entrance Systems-Vertretung. Die Kontaktdaten finden Sie auf der letzten Seite. 1009216-de-DE-10.0 Ausgabe vom 2018-03-27...
  • Seite 20 ≥ 25 REINIGUNG Am besten wird Staub und Schmutz von ASSA ABLOY SL500, ASSA ABLOY SL510 und ASSA ABLOY SL520 mit Wasser und einem weichen Tuch oder Schwamm entfernt. Ein mildes Reinigungsmittel kann verwendet werden. Um die Qualität der behandelten Oberflächen zu erhalten, müssen die Oberflächen mindestens alle vier Monate gereinigt werden.
  • Seite 21 Produktetikett: Obligatorisch Panikbeschlagsystem: Verbindlich bei Zulassung für Fluchtwege. ASSA ABLOY Entrance Systems Türaufkleber: Obligatorisch, falls zutreffend, um das Glas kenntlich zu machen (an allen beweglichen Glasscheiben anzubringen). Kinder beaufsichtigen (an beiden Seiten der Tür anbringen): Gemäß nationaler Vorschriften Pflicht. Empfohlen, wenn die Risikoanalyse auf Benutzung durch Kinder hindeutet.
  • Seite 22: Sicherheitszubehör

    Sicherheitszubehör Obwohl die Installation von ASSA ABLOY SL500, ASSA ABLOY SL510 und ASSA ABLOY SL520 allen gültigen Sicherheitsbestimmungen entspricht, kann die Sicherheit bzw. der Komfort mit Hilfe der folgenden Zusatzausstattung weiter erhöht werden. (Eine detaillierte Beschreibung erhalten Sie bei Ihrer örtlichen ASSA ABLOY Entrance Systems-Vertretung.) •...
  • Seite 23: Elektrisches Notmodul Mit Batterien

    Elektrisches Notmodul mit Batterien Dieses Modul wird benötigt, wenn bei einem Stromausfall die Tür über eine wieder aufladbare Bat- terie geschlossen oder geöffnet werden und in dieser Position verharren soll. Behördlicherseits kann gefordert werden, dass die Notmodule in regelmäßigen Zeitabständen überwacht werden. Eine halbe Stunde vor Ablauf dieser Zeit generiert der folgende Öffnungsimpuls einen Notöffnungstest.
  • Seite 24: Öffnen/Schließen-Funktion

    Vermeiden Sie die Benutzung der Tür und geben Sie ihr die Möglichkeit, sich vollständig zu schließen. Durch kurzes Drücken der Resettaste einen Reset des Antriebs auslösen (siehe Seite 10). Sollte das Problem weiterhin bestehen, wenden Sie sich an Ihre ASSA ABLOY Entrance Systems-Vertretung. Ausgabe vom 2018-03-27 1009216-de-DE-10.0...
  • Seite 25: Service/Wartung

    Service/Wartung Durch die Durchführung von Service- und Einstellungsarbeiten durch die autorisierte ASSA ABLOY Entrance Systems-Vertretung wird ein sicherer und ordnungsgemäßer Betrieb der - Automatiktür sichergestellt. Nicht vergessen, die Dokumente “Service Log Book” (Serviceprotokollheft) und “Abnahmetest am Montageort und Risikobewertung” (PRA-0005) verfügbar zu halten. Sie werden gemeinsam benutzt.
  • Seite 26: Konformitätserklärung

    SE-261 44 Landskrona Sweden in alleiniger Verantwortung, dass das Produkt SL500, SL500 T, SL500 SL, SL510, SL520, SL500 ADS, SL500 T ADS, SL500 SL ADS, SL510 ADS, SL520 ADS. With or without emergency unit entspricht den folgenden Richtlinien: Richtlinie über die elektromagnetische Verträglichkeit 2014/30/EG Maschinenrichtlinie 2006/42/EG Angewendete harmonisierte europäische Normen:...
  • Seite 28 ASSA ABLOY Entrance Systems hat sich als führender Anbieter auf automatische Eingangslösungen zur Sicherung eines effizienten Waren-, Fahrzeug- und Personenverkehrs spezialisiert. Auf der Grundlage des langjährigen Erfolgs der Marken Besam, Crawford, Albany und Megadoor bieten wir unsere Lösungen unter der Marke ASSA ABLOY an.
