Traxxas PRO SCALE Bedienungsanleitung Seite 2

6. Heckklappenblende, Haltebügel und Klemmen mit den in Schritt 1 entfernten
Schrauben wieder montieren.

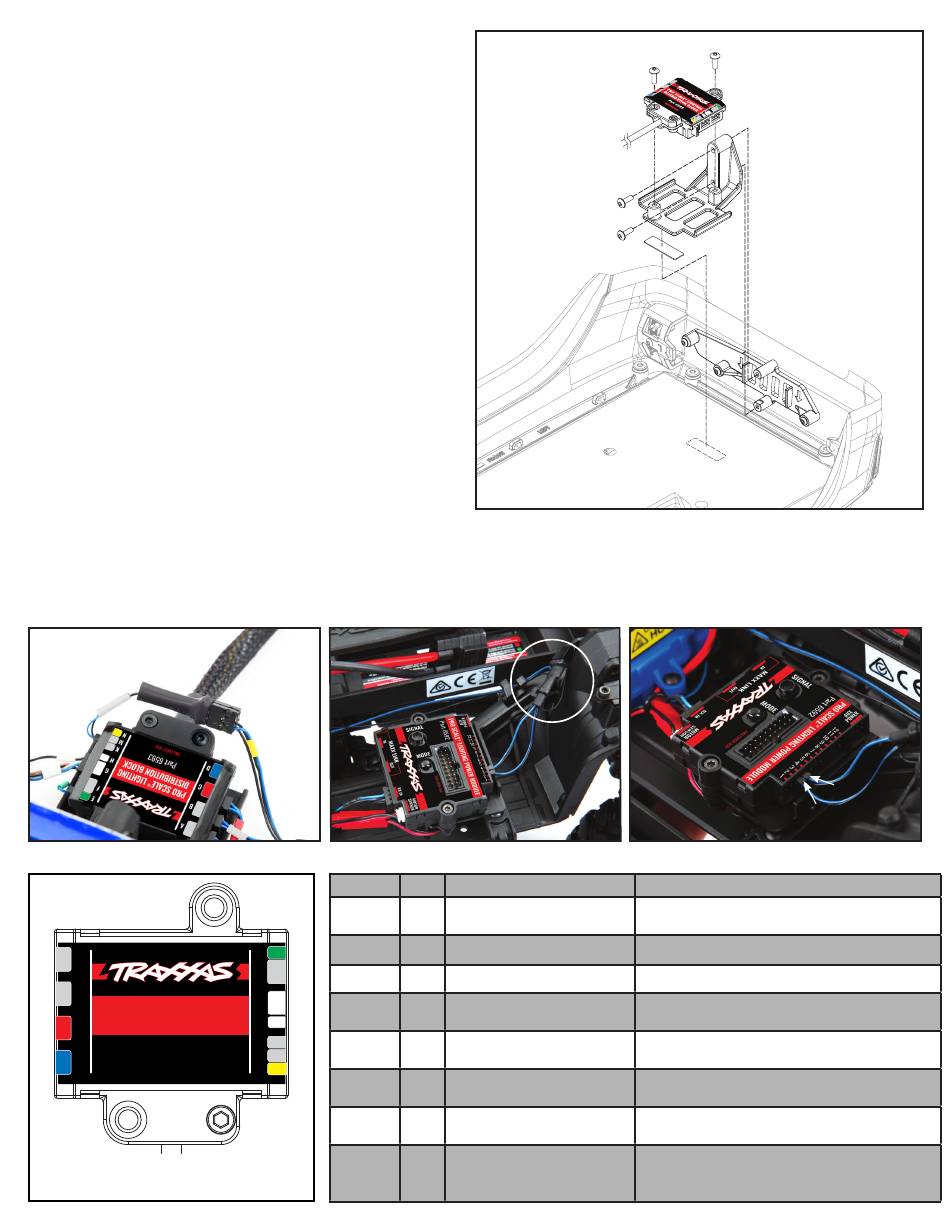

7. Ziehen Sie die Schutzfolie von einer Seite des mitgelieferten Klebebandes ab
und bringen Sie das Klebeband an der Unterseite der Verteilerblockhalterung,
wie in Abb. C. Ziehen Sie die Schutzfolie auf der anderen Seite des Klebebands noch
nicht ab.
8. Installieren Sie die Verteilerblockhalterung an der Heckklappenblende und
sichern Sie es mit den 2,6 x 8-mm-Halbrundkopfschrauben (2) (Abb. C).
9. Drücken Sie die Karosserie vorsichtig von der Verteilerblockhalterung weg
und ziehen Sie die Schutzfolie von der anderen Seite des Schaumstoffbands
ab. Drücken Sie die Karosserie gegen die Halterung, um sie an der Halterung
festzukleben.
10. Rasten Sie die Rückfahrleuchten-LEDs (Kabelbaum beschriftet für Verteilerblock-
Anschluss A) und die Blinker-LEDs (Kabelbaum beschriftet für Verteilerblock-
Anschluss B) in die Aufnahmen in der Heckklappenblende ein und führen Sie
beide Kabelbäume entlang der vorhandenen Verkabelung in der LKW-Karosserie
(siehe Verdrahtungsplan der Karosserie auf Seite 4 für die korrekte Anordnung
der LEDs; Rückfahrleuchte nach innen, Blinker nach außen). Entfernen Sie die
installierten Kabelbinder. Es werden neue Kabelbinder bereitgestellt, um die
Drähte zu sichern, nachdem die neuen Kabelbäume hinzugefügt wurden.
Befestigen Sie die Verkabelung an der Karosserie an den dafür vorgesehenen
Stellen. Die Kabelbinder müssen nicht fest angezogen sein, lassen sie ein
wenig Kabel überstehen, damit sich die Kabel bewegen können.
11. Stecken Sie den Kabelbaum der LED-Dachlichtleiste (mit einem gelben Farbband
in der Nähe des Steckers) (falls installiert) in den mitgelieferten Hoch/Tief-
Adapter (beschriftet für Verteilerblock-Anschluss M) (siehe Verdrahtungsplan der
Karosserie auf Seite 4).
12. Stecken Sie die Stecker der LED-Licht-Kabelbäume und des Hoch/Tief-Adapters
an der LKW-Karosserie in die Anschlüsse am Verteilerblock. Achten Sie darauf,
dass das Farbband und/oder der Buchstabenindikator auf den Kabelbäumen mit
der entsprechenden Farbe/Buchstabe jedes Anschlusses auf dem Verteilerblock
übereinstimmt (siehe Tabelle unten). Schließen Sie den Kabelbaum der
Umgebungsbeleuchtung (falls installiert) an den Anschluss N an.
13. Sichern Sie den Verteilerblock mit den im Lieferumfang enthaltenen 2,6x8-mm-Halbrundkopfschrauben an der Halterung (Abb. C).
14. Stecken Sie den Kabelbaum der Bodenbeleuchtung (falls installiert) in Kanal 7 auf dem Pro Scale-Beleuchtungsleistungsmoduls am Chassis (siehe Chassis-
Verdrahtungsplan auf Seite 3).
15. Wenn die vordere Stoßfänger-Lichtleiste am Chassis montiert ist, stecken Sie den Kabelbaumstecker der Lichtleiste (nur schwarzes Kabel) in den mitgelieferten Hoch/
Tief-Adapter (Abb. E). Stecken Sie den anderen Stecker des Lichtleisten-Kabelbaums (blaue und schwarze Kabel) in den Anschluss für Kanal 3 und den Hoch/Tief-
Übergabestecker in den Anschluss für Kanal 4 am Pro Scale-Beleuchtungsleistungsmodul (Abb. F) (siehe Chassis-Verdrahtungsplan auf Seite 3). Verwenden Sie Kabelbinder
und die vorhandenen Kabelklemmen, um die Verdrahtung am Chassisträger zu befestigen.
Abb. D
Adapter der
Dachlichtleiste
Hoch/Tief
Verteilerblock-Anschlüsse für LED-Lichtkabelbäume
A
PRO-SCALE
B
PRO SCALE LIGHTING
®
DISTRIBUTION
DISTRIBUTION BLOCK
C
BLOCK
Part 6593
#XXXX
D
Steckverbinder für die Leuchten sind mit
Nummern und/oder Farben markiert.
Abb. E
Buchstabe Farbe
A
B
E
F
C
™
G
E
H
K
G
M
N
H
M
N
Abb. C
2,6 x 8-mm-
Halbrundkopfschraube
2,6 x 8-mm-
Halbrundkopfschraube
Beschreibung
N/A Kabelbaum, Rückfahrleuchten
N/A Kabelbaum, hinterer Blinker
Rot Kabelbaum, Rücklicht
Steckbrücke, freistehender hin-
Grün
terer Blinker
Weiß Kabelbaum, Frontscheinwerfer
Weiß Kabelbaum, vorderer Blinker
Kabelbaum, Dachlichtleiste
N/A
hoch/tief
Kabelbaum, Bodenbeleuchtungs-/
Gelb
Umgebungsbeleuchtungseinheit
Hintere Heckklappe Hintere Heckklappe
(aus der Sicht von innen (aus der Sicht von innen
der Fahrzeugkarosserie) der Fahrzeugkarosserie)
Schaumstoff-Klebeband
Abb. F
Kanal 3
Funktion
Rückfahrscheinwerfer-LEDs, wenn sich das Fahrzeug im
Rückwärtsgang befindet
LEDs für hintere Blinker
LEDs für Heckleuchten und Bremslichter
Montieren Sie bei Verwendung von hinteren freistehen-
den Blinkern eine Steckbrücke (separate gelbe LED)
LEDs für Scheinwerfer und vordere Positionslichter
LEDs für vorderen Blinker
LED-Lichtleiste, die am Fahrzeugdach montiert wird
Zusätzliche LED-Leuchten, die an der Fahrzeugkarosserie
oder an der Unterseite des Chassis (falls vorhanden)
montiert werden
Kanal 4
