Traxxas PRO SCALE Bedienungsanleitung

Pro Scale -Beleuchtungs-Montagekit
®
Der Kit beinhaltet:
• Verteilerblockhalterung (1)
• Linse für Rückfahrleuchten, links und rechts
• Kabelbaum, Blinker (1)
• LED-Kabelbaum, Rückfahrleuchten (1)
• Steckbrücke (1)
• LED-Lichtleiste für die vordere Stoßstange hoch/
tief Adapter (1)
• LED-Dachlichtleiste hoch/tief Adapter (1)
• 2,6 x 8-mm-Halbrundkopfschrauben (2)
• Doppelseitiges Schaumstoff-Klebeband
• Kabelbinderhalterung (3)
• Kabelbinder (5)
Benötigte Werkzeuge:
• 2,0-mm-Inbusschlüssel
Installation
Dieser Kit enthält die Installationskomponenten, die
erforderlich sind, um das Sport LED-Beleuchtungskit,
Teilenummer 8085, für volle Kompatibilität mit dem
Pro Scale Advanced-Beleuchtungssteuerungssystem,
Teilenr. 6591 (Teilenrs. 8085 und 6591 separat
erhältlich) anzupassen.

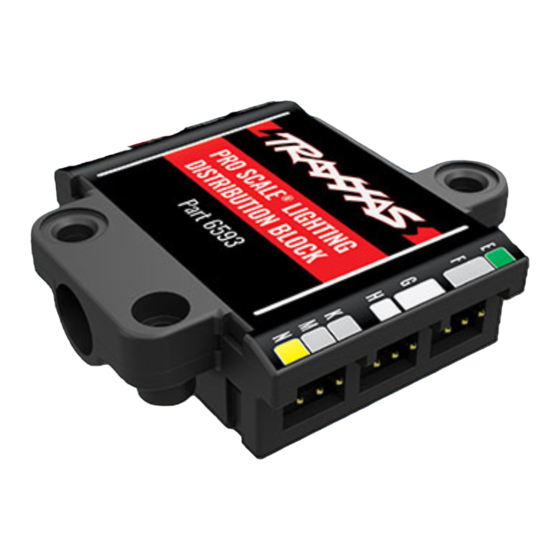

• Wenn der LED-Beleuchtungskit 8085 bereits installiert ist, muss der vorhandene Verteilerblock entfernt und in der Karosserie montiert und der neue Pro Scale-Beleuchtungs-
Verteilerblock (Teilenummer 6593, im Lieferumfang von Teilenummer 6591 enthalten) unter Verwendung der neuen, mit diesem Kit gelieferten Verteilerblockhalterung
installiert werden. Diese Anweisungen gehen davon aus, dass der LED-Beleuchtungskit 8085 bereits installiert wurde.
• Wenn Sie den LED-Beleuchtungskit 8085 zum ersten Mal installieren, befolgen Sie die Anweisungen, die dem LED-Beleuchtungskit beiliegen, außer Sie verwenden den
Pro Scale-Beleuchtungs-Verteilerblock zusammen mit der mit diesem Kit gelieferten Montagehalterung.
In beiden obigen Fällen werden Sie auch die mit diesem Kit mitgelieferten Rückfahrleuchten und Blinkerkabelbäume neben dem Kabelbaum des Rücklichts in die Karosserie
einbauen. Beachten Sie den wichtigen Hinweis oben zur Kabelführung. Ergänzende Informationen finden Sie auch im Verdrahtungsplan auf den folgenden Seiten.

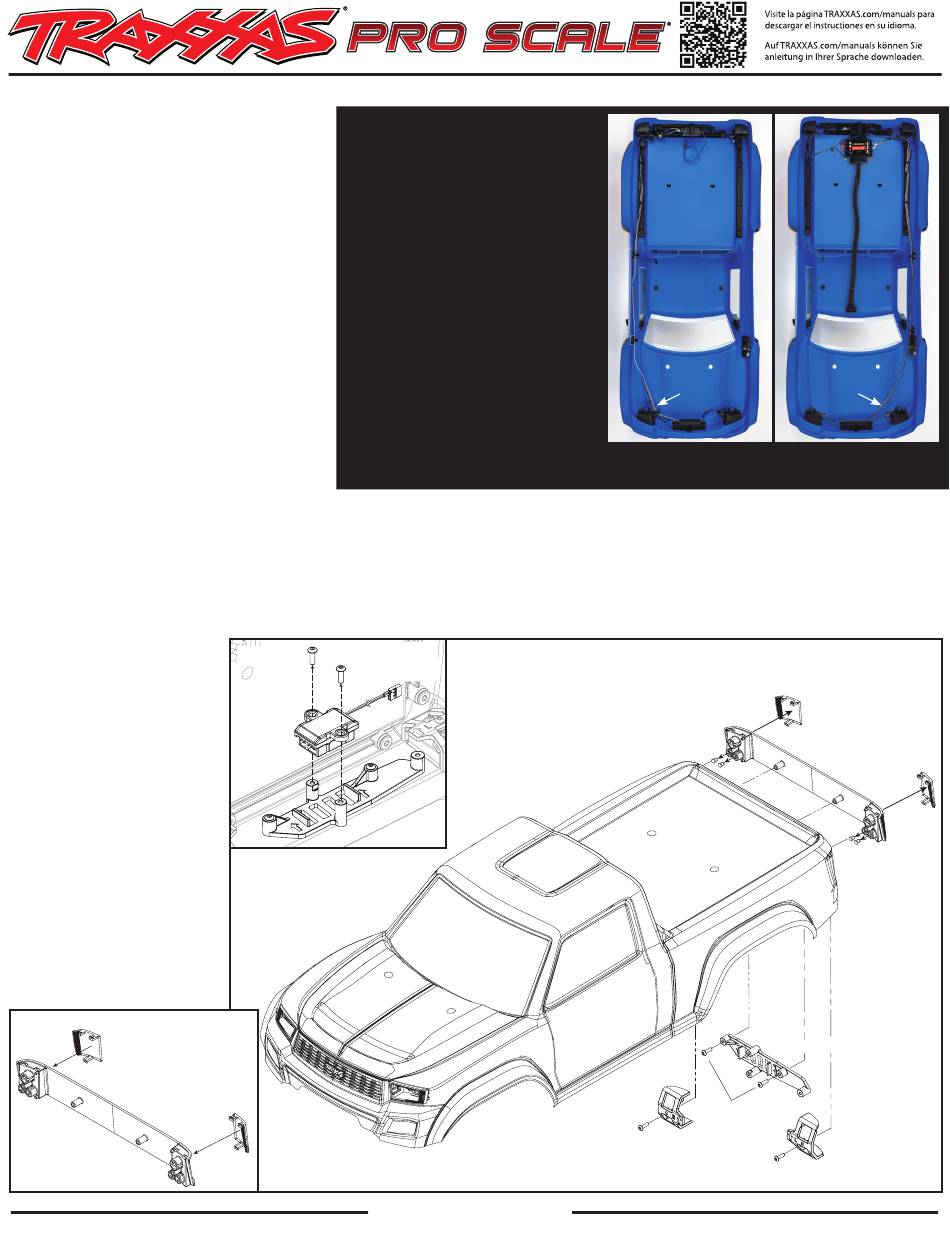

1. Entfernen Sie die 2,6 x 8-mm-Halbrundkopfschrauben (2), um den installierten Verteilerblock von der Heckklappenblendenbefestigung an der LKW-Karosserie zu
entfernen (Abb. A1).
2. Stecken Sie die installierten
Stecker des LED-Lichtkabelbaums
am vorhandenen Verteilerblock
aus. Ziehen Sie die Kabelbäume
der Dachlichtleiste und
Umgebungsbeleuchtung vom
4-in-2-Kabelstrangadapter (falls
installiert) ab. Der Adapter wird
nicht mehr benötigt.
3. Entfernen Sie die
Heckklappenblende, indem Sie
die 2,5 x 8 mm große BCS (4)
aus dem Haltebügel und den
Rücklichtklemmen entfernen
(Abb. A2).
4. Entfernen Sie mit einem kleinen
Schlitzschraubendreher die
rote Linse und blenden Sie die
Rückfahr- und Blinker-LEDs aus der
Heckklappenblende aus (Abb. A2).
5. Montieren Sie die mitgelieferte
klare Linse für Rückfahrleuchte
(links und rechts) ein (Abb. B).
Abb. B
Heckklappenblende
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Telefon: +1 972-549-3000, Fax: +1 972-549-3011, E-Mail: support@Traxxas.com
Wichtiger Hinweis: Wenn Ihr Modell mit werkseitig
installierten LED-Leuchten geliefert wurde und
der Scheinwerferkabelbaum auf der Fahrerseite
(linke Seite) Ihres LKW-Aufbaus verlegt wurde,
muss der Kabelbaum auf die Beifahrerseite (rechte
Seite) verlegt werden, damit die Blinker mit dem
Pro Scale® Advanced-Beleuchtungssteuerungssystem
richtig ausgerichtet werden können.
1. Entfernen Sie die LEDs aus den
Scheinwerferbuchsen. Hinweis: Die Clips
in den LED-Buchsen sind flexibel, um ein
einfaches Entfernen der LEDs zu ermöglichen.
Öffnen Sie die Clips mit einem kleinen
Schlitzschraubendreher, anstatt an den
Drähten zu ziehen.
2. Entfernen Sie die 2,5x10-mm-
Halbrundkopfschrauben von der mittleren
Leiterplatte, um sie von der Lkw-Karosserie zu
entfernen.
3. Bauen Sie die Leiterplatte wieder ein, wobei der
Scheinwerferkabelbaum auf der Beifahrerseite
(rechte Seite) austritt.
4. Installieren Sie die mitgelieferten
Kabelbinderhalterungen und verwenden
Sie Kabelbinder, um die Verkabelung an der
Karosserie zu befestigen (siehe Verdrahtungsplan
der Karosserie auf Seite 4).
2,6 x 8-mm-
Abb. A1
Halbrundkopf-
schrauben
TR A XXAS .c om
- TRX-4 Sport
®
Blanke LEDs
Klemme
2,5 x 8 mm-
Halbrundkopfschrauben
Umfasst Teile Nr. 8083
Scheinwerfer- Scheinwerfer-
kabelbaum kabelbaum
VORHER VORHER NACHHER NACHHER
Linse
Heckklappenblende
Blanke LEDs
Haltebügel
2,5 x 8 mm-
Halbrundkopf-
schrauben
Klemme
2,5 x 8 mm-
Halbrundkopfschrauben
Abb. A2
Linse
