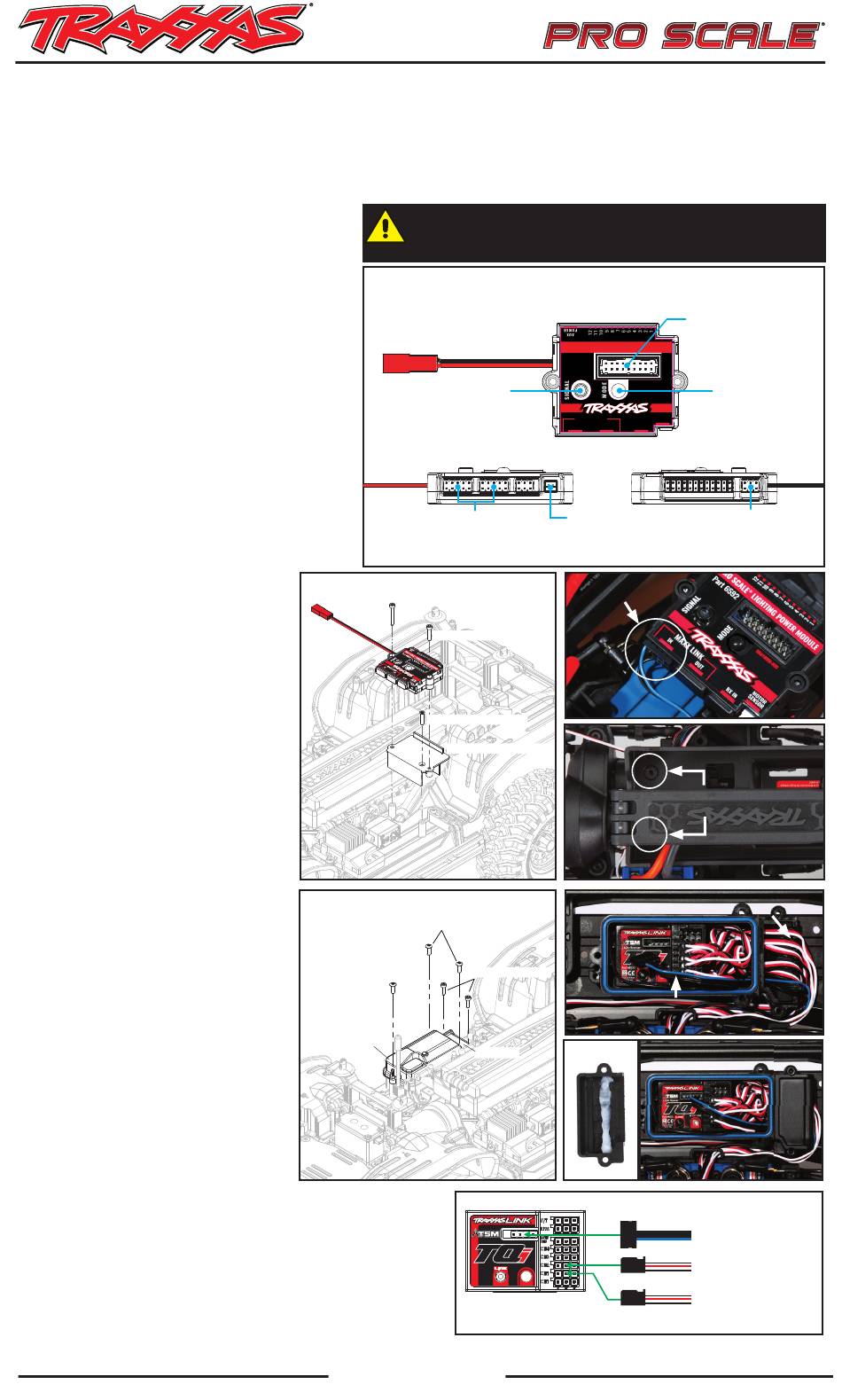

Traxxas Pro Scale Montageanleitung

Montageanleitung des fortschrittlichen Pro Scale®-Beleuchtungssteuerungssystems
von Traxxas - 2021 Ford
Das fortschrittliche Pro Scale®-Beleuchtungssteuerungssystem von Traxxas ür Ihren 2021 Ford Bronco besteht aus zwei wesentlichen elektronischen Komponenten: dem
Leistungsmodul (LPM) der Pro Scale-Beleuchtung und dem Verteilerblock (LDB) der Pro Scale-Beleuchtung. Das LPM wird am Chassis des Fahrzeugs montiert und dient
als Spannungsregler und Netzteil für das Beleuchtungssystem. Es steuert auch verschiedene Beleuchtungsfunktionen über die beiden Tasten auf der Vorderseite des Moduls
und kommuniziert mit dem Empfänger im Modell über das Kommunikationskabel (oder das optional erhältliche MAXX® Link-Kabel für Modelle mit TQi-Funksystem). Der LDB
wird im Chassis des Fahrzeugs montiert und ist das Verteilungszentrum für alle kabelgebundenen Leuchten im Gehäuse. Seine Hauptfunktion ist es, Strom und Anweisungen
zu jeder der installierten Leuchten zu leiten, um Funktionen wie Bremsleuchten, Rückleuchten, Rückfahrleuchten, Blinker und Auf-/Abblendlicht zu steuern. Für zuverlässige
Lichtleistung gibt es nur einen robusten Kabelverbinderanschluss zwischen LDB und LPM und es macht es außerdem einfach, das Gehäuse für die Fahrzeugwartung
zu entfernen. Der Anschluss ist so konstruiert, dass er sich bei einem Unfall ohne Beschädigung vom Fahrzeug löst. Auf dem LPM gibt es Beleuchtungskanäle, die einen
dauerhaften Anschluss und die Integration der auf dem Chassis
installierten Beleuchtung in das System ermöglichen. Das hilft dabei,
Teile wie die Bodenbeleuchtung, Stoßfängerbeleuchtungen und
andere am Chassis montierte Zubehörbeleuchtung zu installieren.
Der Kit beinhaltet:
• Pro-Scale-Beleuchtungsmodul
• Halterung für das Leistungsmodul
• Pro-Scale-Beleuchtungsverteilerblock
• Verteilerblockhalterung
• Kabelbaum für Motorsensoren
• Abreißkabel (am Verteilerblock
vormontiert)
• MAXX® Link cable (Data Link)
(TQi Radio System only)
• Frontscheinwerferkabelbaums
• Rücklichtkabelbaums
• Bremslichter-LED-Aufkleber
• 2,6x8 mm-Halbrundkopfschrauben (6)
• 2,5x10 mm-Senkkopfschraube (1)
• 2,5x12 mm-Kopfschraube (1)
MONTAGE DES LEISTUNGSMODULS
1. Montieren Sie die Leistungsmodulhalterung mit der mitgelieferten
2,5x10-mm-Senkkopfschraube auf dem Chassis (Abb. 1).
2. Installieren Sie anschließend das Leistungsmodul der Beleuchtung mit
den mitgelieferten 2,5x12-mm- (1) und 2,5x18-mm-Kopfschrauben (1)
auf der Halterung (Abb.1).
3. Führen Sie das Stromkabel des Moduls unter die
Halterung. Stecken Sie den roten Stecker vom
Geschwindigkeitsregler in die rote Buchse des
Stromkabels (ausführliche Informationen entnehmen Sie
bitte dem Verdrahtungsplan des Chassis auf Seite 3).
MONTAGE DES MAXX LINK-KABELS
®
Verwenden Sie das MAXX Link-Kabel, um das
®
Beleuchtungsleistungsmodul mit dem Empfänger
zu verbinden. Das Maxx Link-Kabel wurde für die
Zusammenarbeit mit dem Traxxas Link™ Kabellos-Modul
(Teilenummer 6511, optional erhältlich) entwickelt, um
Traxxas Link App-Funktionalität für kundenspezifische
Beleuchtungssteuerungen und -konfigurationen
bereitzustellen. Einige Modelle erfordern möglicherweise
ein Software-Update für den TQi-Empfänger über die
Traxxas Link App (Traxxas Link Kabellos-Modul erforderlich).
1. Stecken Sie ein Ende des MAXX
®
MAXX Link IN-Anchluss am Leistungsmodul (Abb. 2)
(ausführliche Informationen entnehmen Sie bitte dem
Verdrahtungsplan des Chassis auf Seite 3).
2. Entfernen Sie die 3x10-mm-Senkkopfschrauben
(2) aus dem Batteriefach (Abb. 3). Heben Sie das
Batteriefach an und verlegen Sie das MAXX Link-Kabel
vom Leistungsmodul unter dem Batteriefach und
zum Empfängerkasten (ausführliche Informationen
entnehmen Sie bitte dem Verdrahtungsplan des Chassis
auf Seite 3). Verwenden Sie zur Befestigung der Drähte
einen Kabelbinder (im Lieferumfang enthalten). Setzen
Sie die Schrauben des Batteriefachs wieder ein und
ziehen Sie sie fest. Hinweis: Achten Sie darauf, keine
der Drähte unter dem Batteriefach einzuklemmen
oder zu beschädigen.
3. Entfernen Sie die Empfängerbox-Abdeckung, indem
Sie die zwei 3x8-mm-Halbrundkopfschrauben
entfernen (Abb. 4).
4. Entnehmen Sie die Kabelklemme, indem Sie die beiden
2,5x8-mm-Schrauben entfernen (Abb. 4).
5. Führen Sie das lose Ende des Anschlusses des MAXX
Link-Kabels über die Kabelführung in die Empfängerbox
ein. Um die Installation zu erleichtern, ziehen Sie einige
der vorhandenen Kabel aus der Empfängerbox und
entfernen Sie sie. Notieren Sie sich die Positionen der
Kabel nicht verbunden. Verwenden Sie zum Greifen
der Stecker eine Spitzzange und ziehen Sie die Stecker
durch. Ordnen Sie alle Drähte übersichtlich zwischen
den Kabelführungen in der Empfängerbox an (Abb. 5).
Überschüssiges Kabel wird im Inneren der Empfängerbox gebündelt.
6. Tragen Sie einen Fleck des mitgelieferten Silikonfettes auf die Schaumpolster auf (Abb. 6).
7. Montieren Sie die Kabelklemme und ziehen Sie die beiden 2,5x8-mm-Schrauben fest an
(Abb. 7).
8. Stecken Sie das lose Ende des Kabels in den Erweiterungs-Port des Empfängers (Fig, 8).
9. Achten Sie darauf, dass der blaue O-Dichtring sauber in den Einschnitt in der Empfängerbox
sitzt, sodass die Abdeckung ihn nicht einklemmen oder beschädigen kann.
10. Installieren Sie die Abdeckung auf der Empfängerbox und ziehen Sie die beiden 3x8-mm-
Halbrundkopfschrauben fest an. Untersuchen Sie die Abdeckung, um sicherzustellen, dass
die O-Ring-Dichtung nicht sichtbar ist.
11. Verwenden Sie die mitgelieferten Kabelbinder, um die Drähte ordentlich zu bündeln und
bei Bedarf am Fahrzeug zu befestigen, sodass sich bewegliche Teilen nicht in losen Kabeln
verfangen können.
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Telefon: +1 972-549-3000, Fax: +1 972-549-3011, E-Mail: support@Traxxas.com
Bronco
® ®
• 2,5x18 mm-Kopfschraube (1)
• Kabelbinder (17)
• Silikonfett
• Benötigte Werkzeuge:
• 1,5-mm-Inbusschlüssel (Teilenr.
3415, separat erhältlich))
• 2,0-mm-Inbusschlüssel (Teilenr.
3415, separat erhältlich)
• Seitenschneider (zum
Abschneiden überstehender
Kabelbinder)
• Kleine Spitzzange
Abb. 1
Link-Kabel in den
Abb. 4
3 x 8 mm-Halbrundkopfschraube
Empfängerbox-Abdeckung
VORSICHT: RISIKO VON SCHÄDEN AN
BATTERIEN!
ESC, um eine Überentladung zu verhindern. Dies kann Beschädigung der Batterie führen.
LEISTUNGSMODUL
zur elektronischen
Geschwindigkeitsregler (ESC)
XL-5 HV von Traxxas oder einer
direkten Batterie-Stromquelle
bis zu 3s LiPo oder 12,6 V
Signalauswahl
(siehe Tabelle im
Abschnitt "Bedienung")
MAXX®-Verbindungskabelanschlüsse
(verbindet das Leistungsmodul über das
MAXX-Link-Kabel mit dem Empfänger)
(nur für TQi-Funksystem)
2,5 x 18 mm-Kopfschraube
2,5 x 12 mm-Kopfschraube
2,5 x 10 mm-Senkkopfschraube
Halterung für das Leistungsmodul
3 x 8 mm-Halbrundkopfschraube
2,5 x 8 mm-Kopfschraube
Kabelklemme
TQi Empfänger
T R A XXA S .c om
Trennen Sie bei Nichtgebrauch immer die Batterie vom
PRO SCALE PRO SCALE LIGHTING POWER MODULE LIGHTING POWER MODULE
® ®
Part 6592 Part 6592
Draufsicht
MOTOR MOTOR
PRO SCALE LIGHTING POWER MODULE
®
MAXX LINK MAXX LINK
SENSOR SENSOR
IN Part 6592 OUT IN RX IN OUT RX IN
MOTOR
MAXX LINK
SENSOR
IN OUT RX IN
Seitenansichten
Verbindungsanschluss
für den Motorsensor
Abb. 2 Abb. 2
Abb. 3 Abb. 3
3 x 10 mm-Senkkopfschraube
(versteckt durch die Batterie-Niederhalter)
Abb. 5 Abb. 5
MAXX Link-Kabel MAXX Link-Kabel
Abb. 7
Abb. 6
Umfasst Teile Nr. 9290
Kabelverbinderanschluss
für Abreissseil
(verbindet das Leistungsmodul
mit dem Verteilerblock)
Modusauswahl
(siehe Tabelle im
Abschnitt "Bedienung")
Anschluss für
Hilfsstromversorgung
(3 V - immer an)
Batteriefach
Kabelführung Kabelführung
Abb. 8
MAXX-Verbindungskabel
zum Erweiterungsport
ESC-Drähte an CH2
Servodraht an CH1
1
