Traxxas Pro Scale Bedienungsanleitung

®
Pro Scale -Beleuchtungs-Montagekit – 1969-1972 Chevrolet
Der Kit beinhaltet:
• Verteilerblockhalterung (1)
• Rückfahrscheinwerfer-Kabelbaum (1)
• Kabelbaum, Blinker (1)
• Doppel-Steckbrücke (1)
• 2,6 x 8-mm-Halbrundkopfschrauben (2)
• Doppelseitiges Schaumstoff-Klebeband
• Kabelbinder (5)
Benötigte Werkzeuge:
• 1,5-mm-Inbusschlüssel
• 2,0-mm-Inbusschlüssel
Installation
Dieses Kit enthält die Installationskomponenten, die erforderlich sind, um
das Blazer-LED-Beleuchtungskit (Teilenummer 8090) für volle Kompatibilität
mit dem Pro Scale Advanced-Beleuchtungssteuerungssystem, Teilenummer
6591 (Teilenummer 8090 und 6591 separat erhältlich) anzupassen.
Wenn der LED-Beleuchtungskit 8090 bereits installiert ist, muss der
vorhandene Verteilerblock entfernt und in der Karosserie montiert und
der neue Pro Scale-Beleuchtungs-Verteilerblock (Teilenummer 6593, im
Lieferumfang von Teilenummer 6591 enthalten) unter Verwendung der
neuen, mit diesem Kit gelieferten Verteilerblockhalterung installiert werden.
Diese Anweisungen gehen davon aus, dass der LED-Beleuchtungskit 8090
bereits installiert wurde.
Wenn Sie den LED-Beleuchtungskit 8090 zum ersten Mal installieren,
befolgen Sie die Anweisungen, die dem LED-Beleuchtungskit beiliegen,
außer Sie verwenden den Pro Scale-Beleuchtungs-Verteilerblock zusammen
mit der mit diesem Kit gelieferten Montagehalterung.
In beiden obigen Fällen werden Sie auch den mit diesem Kit mitgelieferten
Rückfahrscheinwerfer-Kabelbaum neben dem Kabelbaum des Rücklichts
in die Karosserie einbauen. Für den Blazer (1972) werden Sie auch den
mitgelieferten Blinkerkabelbaum auf das Chassis montieren. Ergänzende Informationen finden Sie auch im
Verdrahtungsplan auf der Rückseite.
1. Entfernen Sie die 1,6 x 8-mm-Halbrundkopfschrauben (2), um den installierten Verteilerblock und die
Halterung von der Fahrzeugkarosserie zu entfernen (Abb. A1)..
2. Stecken Sie die installierten Stecker des LED-Lichtkabelbaums am vorhandenen Verteilerblock aus.
3. Ziehen Sie die Schutzfolie auf der Rückseite des Schaumstoff-Klebebands ab und bringen Sie das Klebeband
am flachen Teil der Rückseite der neuen Verteilerblockhalterung. Ziehen Sie die Schutzfolie auf der anderen Seite
des Klebebands noch nicht ab (Fig. A2).
4. Installieren Sie die neue Verteilerblockhalterung und sichern Sie sie mit den 1,6 x 5-mm-
Halbrundkopfschrauben (2) aus Schritt 1 (Abb. A2).
5. Drücken Sie die Karosserie vorsichtig von der Verteilerblockhalterung weg und ziehen Sie die Schutzfolie von
der anderen Seite des Schaumstoffbands ab. Drücken Sie die Karosserie gegen die Halterung, um sie an der
Halterung festzukleben.
6. Setzen Sie die LEDs an den mitgelieferten Kabelbäumen für den hinteren Blinker und die Rückfahrscheinwerfer
in die Rückleuchteneinheit ein. Die LEDs sollten einrasten. Verlegen Sie den Kabelbaum neben dem
Bremslichtkabelbaum und hinteres seitliches Positionslichtkabelbaum in der Karosserie (siehe Verdrahtungsplan
der Karosserie auf Seite 3). Es werden neue Kabelbinder bereitgestellt, um die Drähte zu sichern, nachdem
der neue Kabelbaum hinzugefügt wurde. Befestigen Sie die Verkabelung an der Karosserie an den dafür
vorgesehenen Stellen. Die Kabelbinder müssen nicht fest angezogen sein, lassen sie ein wenig Kabel überstehen,
damit sich die Kabel bewegen können.
7. Stecken Sie alle Stecker des LED-Lichtkabelbaums und der mitgelieferten Doppel-Steckbrücke in die Anschlüsse
des Pro Scale-Verteilerblocks. Achten Sie darauf, dass das Farbband und/oder der Buchstabenindikator auf
den Kabelbäumen mit der entsprechenden Farbe/Buchstabe jedes Anschlusses auf dem Verteilerblock
übereinstimmt (siehe Tabelle unten).
8. Sichern Sie den Verteilerblock mit
den im Lieferumfang enthaltenen
2,6 x 8-mm-Halbrundkopfschrauben (2) an der
Halterung (Fig. A2).
9. In den vorderen Stoßfänger des 1972er Chevrolet
Blazers integrierte Blinklichter: Stecken Sie den
schwarzen Stecker (blaue und schwarze Kabel) des
Blinker-Kabelbaums in den Kanal-5-Anschluss des
Pro Scale-Beleuchtungsleistungsmoduls; stecken Sie
die anderen schwarzen Stecker (einzelne schwarze
Kabel) in die Kanal-10- und Kanal-12-Anschlüsse
(siehe Chassis-Verdrahtungsplan auf der Rückseite).
Verwenden Sie Kabelbinder und die vorhandenen
Drahtklemmen, um die Verdrahtung am Chassis zu
befestigen.
Traxxas, 6250 Traxxas Way, McKinney, TX 75070, Telefon: +1 972-549-3000, Fax: +1 972-549-3011, E-Mail: support@Traxxas.com

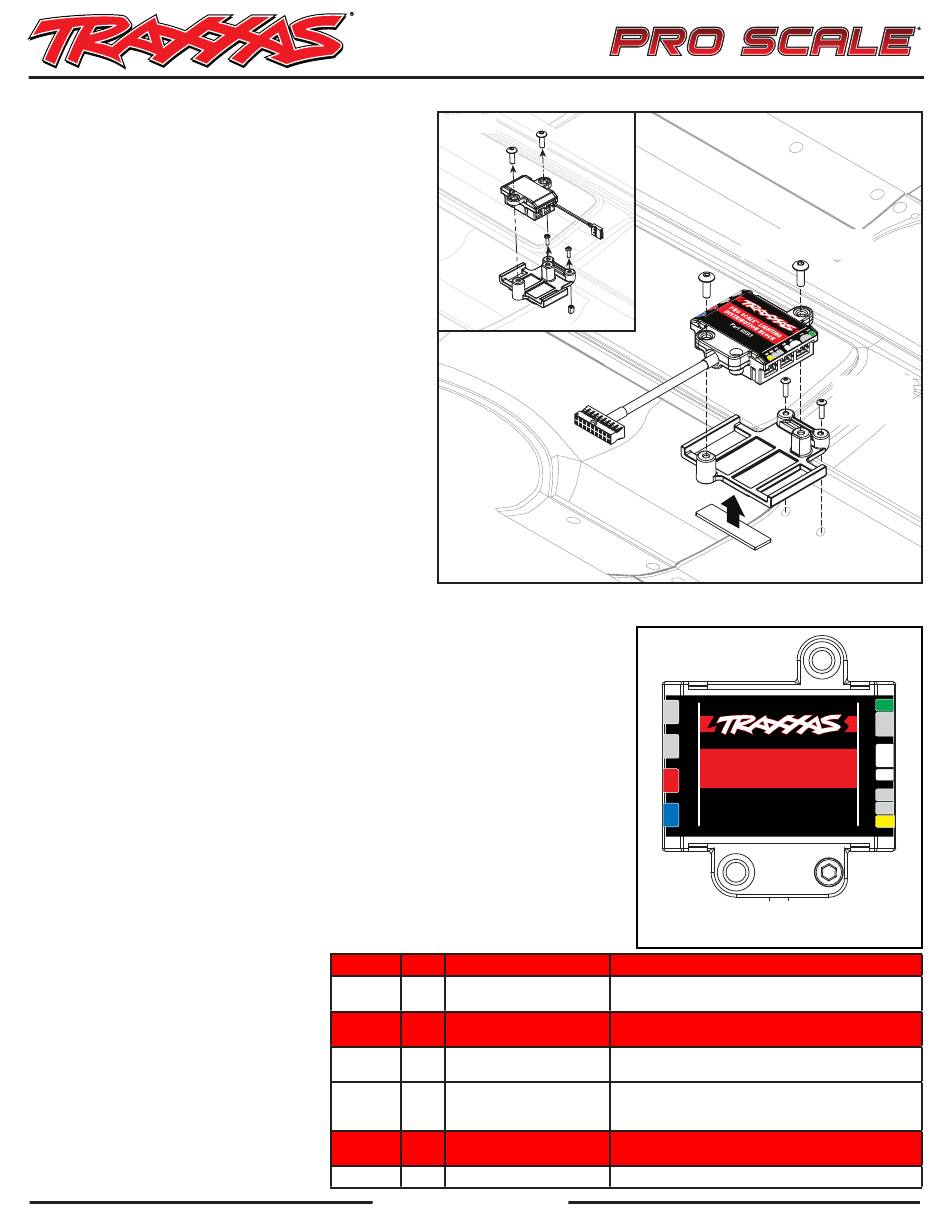

Abb. A1
Buchstabe Farbe Beschreibung
A N/A Kabelbaum, Rückfahrleuchten
C Red Kabelbaum, Rücklicht
Kabelbaum, hinteres seitliches
D Blau
Positionslicht
Steckbrücke, integrierter
F N/A
hinterer Blinker
G White Kabelbaum, Frontscheinwerfer
H White Kabelbaum, vorderer Blinker
www.modellmarkt24.ch
TRA XXAS. com
® ®
Blazer
Umfasst Teilenr. 8091
2,6 x 8-mm-
Halbrundkopfschraube
Verteilerblock-Anschlüsse
für LED-Lichtkabelbäume
A
B
PRO-SCALE
PRO SCALE ® LIGHTING
DISTRIBUTION
DISTRIBUTION BLOCK
C
BLOCK
Part 6593
D #XXXX
Steckverbinder für die Leuchten sind mit
Nummern und/oder Farben markiert.
Funktion
Rückfahrscheinwerfer-LEDs, wenn sich das Fahrzeug im
Rückwärtsgang befindet
LEDs für Heckleuchten, Bremslichter und hintere integrierte
Blinker
LEDs für hinteres seitliches Positionslicht
Montieren Sie bei Verwendung von hinteren integrierten
Blinkern eine Steckbrücke (einzelne rote LED für Heck, Stopp
und Abbiegen)
LED für Scheinwerfer, vordere Positionslichter und seitliche
Positionslichter
LEDs für vorderen Blinker
Abb. A2
1,6 x 8-mm-
Halbrund-
kopfschraube
E
F
™
G
H
K
M
N
