Montage des Wärmebildmoduls
an einem optischen Gerät
1. Nehmen Sie den Okulardeckel (2) ab.
2. Wählen Sie einen Adapter (12) (separat erhältlich) mit einem Einsatzring (11) passenden
Durchmessers je nach Außendurchmesser des Objektivs Ihres optischen Gerätes (10) (siehe
Tabelle). Die Zeichen 42 mm / 50 mm / 56 mm im Adapternamen bedeuten den
Objektivlinsendurchmesser des optischen Gerätes.
3. Schrauben Sie den Adapter (12) entlang des Gewindes der Halterung (17) bis zum
Anschlag auf das Wärmebildmodul. Schrauben Sie dann den Adapter ein wenig ab (nicht

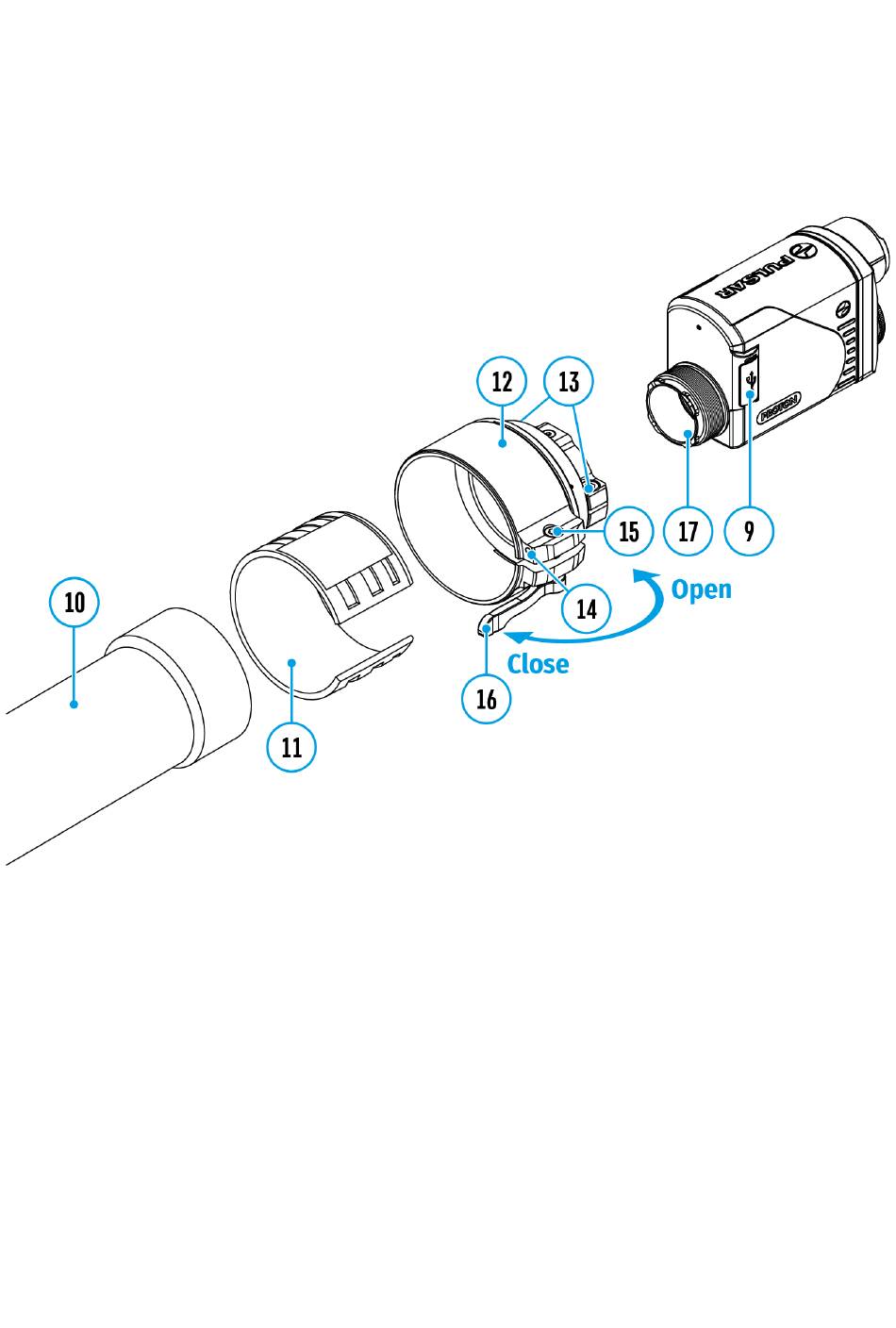

mehr als eine Umdrehung), so dass sich der Hebel (16) rechts befindet (siehe Abbildung).
4. Ziehen Sie die Schrauben (13) abwechselnd schrittweise an, bis das Kugelgelenk im
Adapter (12) fest sitzt.
5. Tragen Sie 2-3 Streifen doppelseitigen Klebebandes an der Außenseite des gewählten
