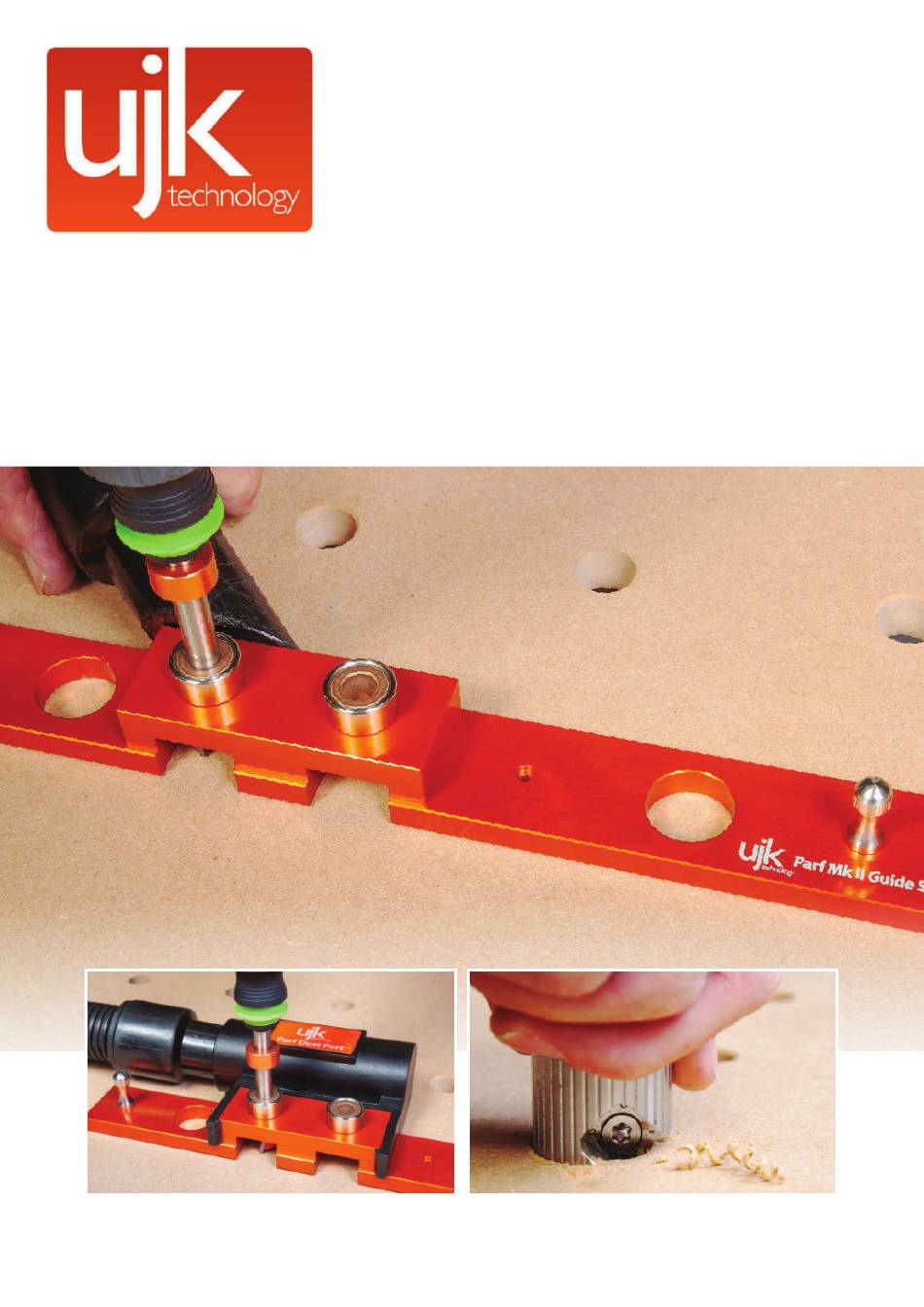

- Seite 1 Art.-Nr. 104779 Originalanleitung ® Parf Mk II Guide System Parf ist eine eingetragene Marke von Peter Parfitt ® AT&M: 30/01/2019 BOOK REF : 104673...
- Seite 2 Inhalt Einführung PGS Bezeichnung der Teile Das Konzept Verwendung der 3 mm Bohrbuchsen Verwendung der 3 mm Stifte Anfangsmuster der 3 mm Löcher Vervollständigung des 3 mm Lochmusters 05-06 Vergrößern der 3 mm Löcher auf 20 mm Nützliche Tipps Andere UJK Parf ® -Produkte 09-10 Notizen Einführung...
-
Seite 3: Das Konzept
Das Konzept Das PGS-Konzept basiert auf dem Satz des Pythagoras: In einem Abbildung 2 rechtwinkligen Dreieck ist die Summe der Katheten-Quadrate gleich dem Quadrat der Hypotenuse. Tischler nutzen dieses Wissen seit Jahrtausenden. Besonders nützlich ist der Spezialfall des Satz des Pythagoras: Wenn die Länge der Seiten 3 und 4 Einheiten beträgt, dann hat die Hypotenuse 5 Einheiten. - Seite 4 Anfangsmuster der 3 mm Löcher Setzen Sie die 3 mm Bohrbuchse wie abgebildet in das 6 mm Loch Bitte beachten: in der Parf-Schiene rechts ein. Achten Sie darauf, dass die Buchse Die 3 mm Stifte haben absichtlich eine enge Passung in die mit flach auf der Parf-Schiene sitzt, bevor Sie das erste Loch bohren.
- Seite 5 Vervollständigung des 3 mm Lochmusters Fertigstellung der ersten „Spalte“ (Abbildung 7) Abbildung 7 Die restlichen 3 mm Löcher können nun mit der 3 mm Bohrbuchse gebohrt werden (Abbildung 7). Achten Sie erneut darauf, dass die 3 mm Bohrbuchse vor Beginn des Bohrens immer korrekt in die Setzen Sie einen Stift in das im vorherigen Schritt gebohrte Loch ein.
- Seite 6 Vervollständigung des 3 mm Lochmusters Verlängern der Reihen nach links und rechts (Abbildung 11) Vervollständigen der restlichen Spalten (Abbildung 12) Um das Lochmuster nach links oder rechts zu verlängern, Positionieren Sie die Parf-Schienen wie gezeigt vertikal und positionieren Sie eine Parf-Schiene wie gezeigt und sichern fixieren Sie sie mit zwei 3 mm Stiften.
- Seite 7 Vergrößern der 3 mm Löcher auf 20 mm Abbildung 14 Der 20 mm Forstnerbohrer Der 3 mm Dorn an der Spitze des Der 20 mm Forstnerbohrer hat an der Spitze einen 3 mm Forstnerbohrers hat Dorn. Dieser Dorn hat keine Schneidewirkung. Daher kann der keine Schneidwirkung Forstnerbohrer nur verwendet werden, wenn zuvor ein 3 mm Loch und dient dazu, ihn...
-
Seite 8: Nützliche Tipps
Nützliche Tipps Abbildung 16 Sägetisch für Führungsschienen bauen (Abbildung 16) Ein Sägetisch für Führungsschienen benötigt nicht sehr viele 20 mm Bohrlöcher (rot) Parf Dogs (grün) 20 mm Löcher. Wenn alle im ersten Teil des Prozesses entstandenen 3 mm Löcher auf 20 mm aufgebohrt werden, ist es unmöglich, zu einem späteren Zeitpunkt zusätzliche Löcher präzise hinzuzufügen. - Seite 9 UJK Technology 50 mm Guide Dog UJK Technology Parf Long Super Dog Art.-Nr. 105310 Art.-Nr. 104719 UJK Technology 12 mm Guide Pup UJK Technology Parf Long Super Dog Verlängerungswelle Art.-Nr. 105311 Art.-Nr. 104664 UJK Technology Parf Senker UJK Technology Parf Dog Schienen-Clip (2) Art.-Nr.
- Seite 10 UJK Technology Nocken- und Keilspannsatz UJK Technology Parf-Schiene (3 mm Löcher) Art.-Nr. 105369 Art.-Nr. 104450 UJK Technology Keile (2) UJK Technology D/G 20 mm Forstnerbohrer für Parf Guide Art.-Nr. 105364 System Art.-Nr. 102481 UJK Technology Gegenhalter UJK Technology Ersatz-O-Ringe für Parf Super Dog (4) Art.-Nr.
- Seite 11 Notizen...
- Seite 12 Die Marke UJK Technology wurde von Axminster im Jahr 2012 ins Leben gerufen, um eine Reihe von sorgfältig ausgewählten Produkten anzubieten. Viele dieser Produkte werden von Axminster entworfen und hergestellt. Das Sortiment umfasst Oberfräsenzubehör, Messwerkzeuge und Zubehör für Holzverbindungen. Axminster ist ständig bestrebt, das Angebot an hochwertigen und innovativen Produkten zu entwickeln und zu erweitern.
