EINBAU DER DKV LIVE BOX | INSTALLATION OF DKV LIVE BOX

FMS MAN TG3

FMS MAN TG3
Baujahr ab Mitte 2020 Construction year from mid 2020
LIEFERUMFANG SCOPE OF DELIVERY
// blaue DKV LIVE Box // blue DKV LIVE Box
// FMS Kabel // FMS Cable
// D8-Kabel // D8-Cable

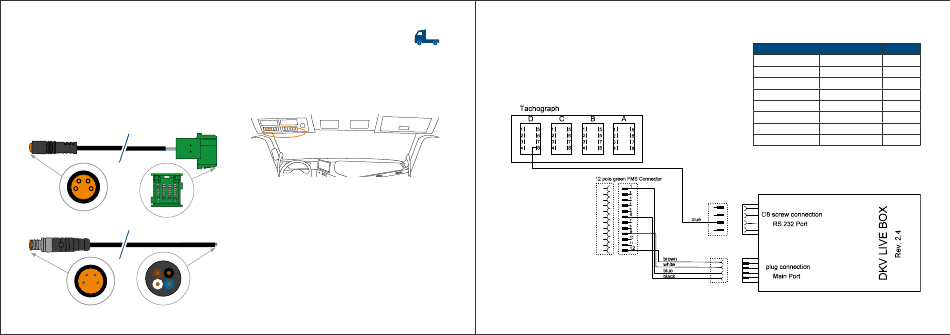

FMS KABEL | FMS CABLE
D8-KABEL | D8-CABLE
10 |
POSITION POSITION
Die Position befindet sich in der The position is usually above
Regel oberhalb des Fahrersitzes. the driver's seat.
FAHRZEUGSPEZIFISCHE HINWEISE
// Sie benötigen eine originale FMS-Schnittstelle mit RDL Vorbereitung,
sowie einen downloadfähigen und freigeschalteten Tachograph.
// Im EIO1-Modul muss der Funktionsparameter 81.25891-1766
parametriert sein, damit der RDL funktioniert.
// Der originale rote C-Stecker muss am Tachographen verbleiben.
VEHICLE SPECIFIC NOTES
// You need an original FMS interface with RDL preparation,
as well as downloadable and unlocked tachograph.
// In the EIO1 module the function parameter 81.25891-1766
must be parameterized for the RDL to function.
// The original red C connector must remain on the tachograph.
Port / colour function FMS Port
Main Port / blue Ground Pin 1
Main Port / black FMS CAN-High Pin 6
Main Port / white FMS CAN-Low Pin 9
Main Port / brown Continuous current Pin 12
RS 232 Port / brown n.c.
RS 232 Port / white n.c.
RS 232 Port blue speedometer D / 8
RS 232 Port / black n.c.
