EINBAU DER DKV LIVE BOX | INSTALLATION OF DKV LIVE BOX

12/24V ANSCHLUSS

12/24V CONNECTION
LIEFERUMFANG SCOPE OF DELIVERY
// weiße DKV LIVE Box // white DKV LIVE Box
// 12/24V Kabel // 12/24V Cable
EINBAUHINWEISE
// Integrieren Sie CAN-High // Empfehlung: Anschluss an
(schwarz) & CAN-Low (weiß) vorgesicherte Leitung mit 3A.
nicht im CAN-Bus System, da
diese Fehlermeldungen her-
vorrufen können
18 |
MÖGLICHE POSITIONEN POSSIBLE POSITIONS
Die Position der Anschlussstelle The position of the connection
variiert nach Hersteller & Fahr- point varies according to manu-
zeugtyp. facturer & vehicle type.
INSTALLATION NOTES
// CAN-High (black) & CAN-Low // Recommendation: Connect to
(white), do not integrate in fused line with 3A.
CAN bus system since it can
cause error messages.

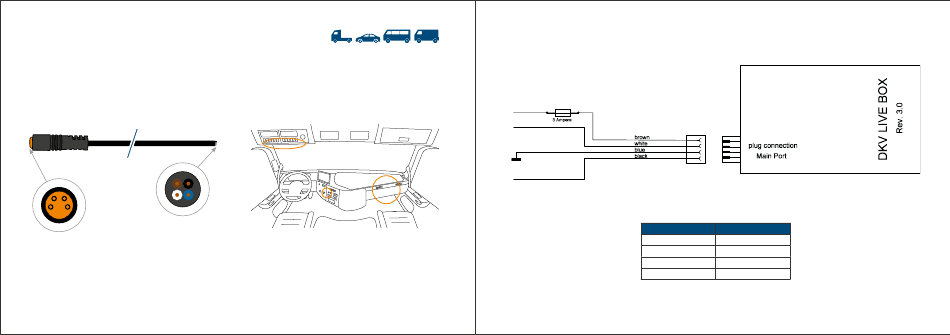

Port / colour function
Main Port / brown Continuous current
Main Port / white n.c.
Main Port / blue Ground
Main Port / black n.c.
