Montage
Beachten Sie vor der Montage die
Informationen in den "Sicherheitshin-
weisen und Warnungen".
Insbesondere bei gleichzeitigem
Betrieb der Dunstabzugshaube und
einer raumluftabhängigen Feuerstät-
te besteht unter Umständen Vergif-
tungsgefahr!
^ Die Fettfilter herausnehmen.
Zum Schutz vor Transportschäden sind
die Gehäuseteile der Edelstahl-Ausfüh-
rungen mit einer Schutzfolie versehen.
^ Entfernen Sie vor der Montage die
Schutzfolie vom Gehäuse und von
den Rahmen der Fettfilter. Sie lässt
sich ohne weitere Hilfsmittel abzie-
hen.

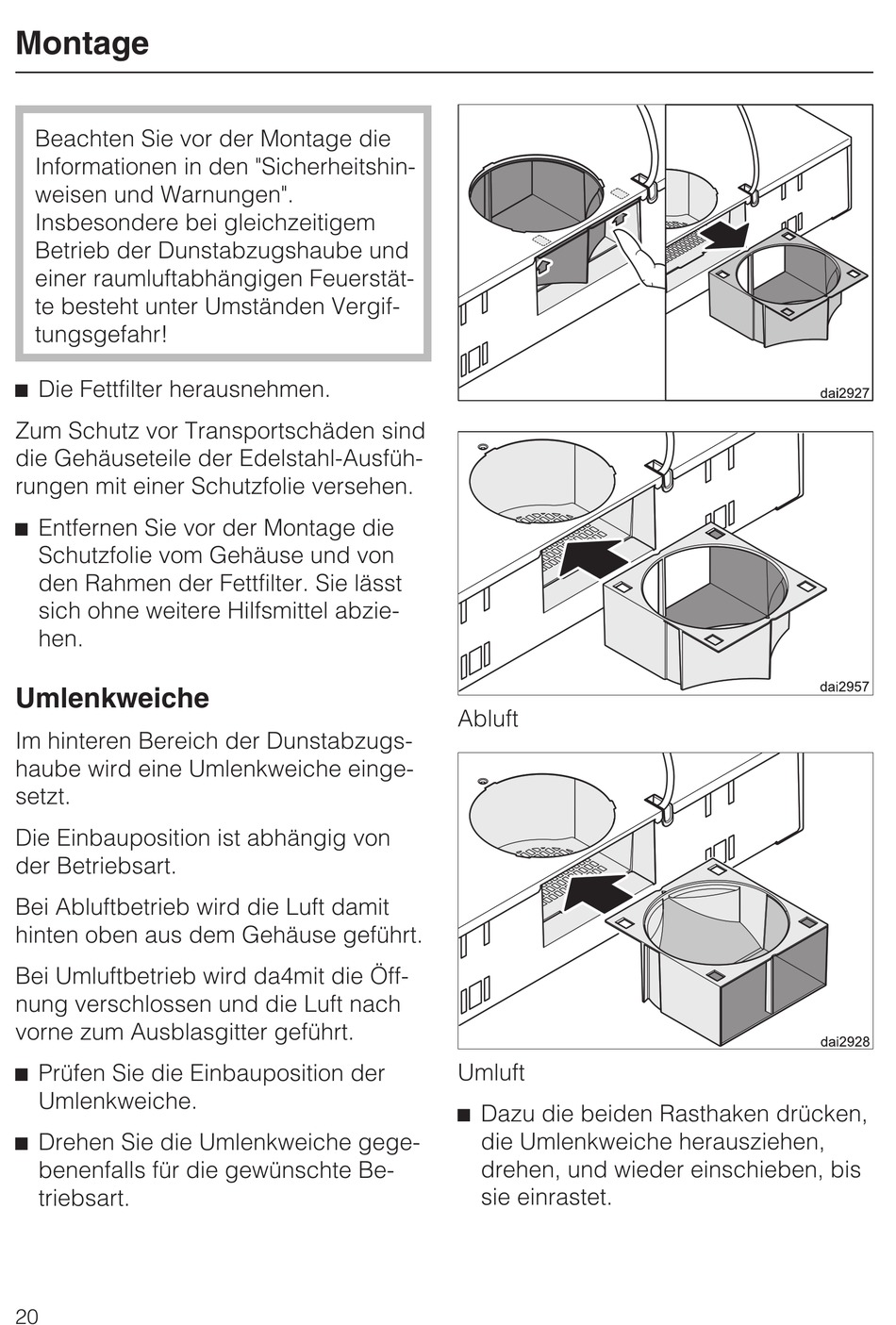

Umlenkweiche
Im hinteren Bereich der Dunstabzugs-
haube wird eine Umlenkweiche einge-
setzt.
Die Einbauposition ist abhängig von
der Betriebsart.
Bei Abluftbetrieb wird die Luft damit
hinten oben aus dem Gehäuse geführt.
Bei Umluftbetrieb wird da4mit die Öff-
nung verschlossen und die Luft nach
vorne zum Ausblasgitter geführt.
^ Prüfen Sie die Einbauposition der
Umlenkweiche.
^ Drehen Sie die Umlenkweiche gege-
benenfalls für die gewünschte Be-
triebsart.
20
Abluft
Umluft
^ Dazu die beiden Rasthaken drücken,
die Umlenkweiche herausziehen,
drehen, und wieder einschieben, bis
sie einrastet.
