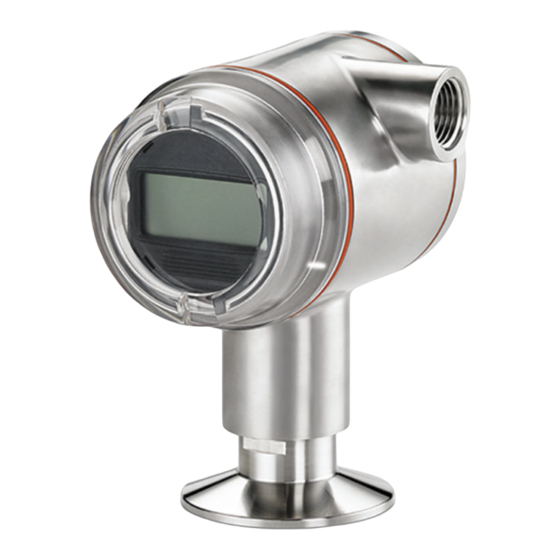

Emerson Rosemount 3051HT Kurzanleitung
Vorschau ausblenden
Andere Handbücher für Rosemount 3051HT:
- Kurzanleitung (37 Seiten) ,
- Kurzanleitung (30 Seiten) ,
- Kurzanleitung (24 Seiten)
Verwandte Anleitungen für Emerson Rosemount 3051HT
Inhaltszusammenfassung für Emerson Rosemount 3051HT
- Seite 1 Kurzanleitung 00825-0105-4091, Rev DA Juni 2020 ™ Rosemount 3051HT Druckmessumformer für Hygieneanwendungen ® mit 4–20 mA HART Protokoll Version 5 und 7...
- Seite 2 Kurzanleitung Juni 2020 BEACHTEN Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount 3051HT Messumformer. Sie enthält keine Anweisungen für Konfiguration, Diagnose, Wartung, Service, Störungsanalyse und - beseitigung oder Einbau entsprechend den Anforderungen für Ex-Schutz, druckfeste Kapselung oder eigensichere Installationen. WARNUNG Explosionen können zu schweren oder tödlichen Verletzungen führen.
- Seite 3 Juni 2020 Kurzanleitung Systembereitschaft........................5 Messumformer-Installation......................6 Produkt-Zulassungen......................... 21 Kurzanleitung...
- Seite 4 Kurzanleitung Juni 2020 Emerson.com/Rosemount...
-
Seite 5: Systembereitschaft
Überprüfen, ob der neueste Gerätetreiber (DD/DTM ) auf den Systemen geladen ist, damit eine ordnungsgemäße Kommunikation sichergestellt ist. • Den neuesten Gerätetreiber von Emerson.com oder FieldCommGroup.org herunterladen. Rosemount 3051 Geräteversionen und -treiber Tabelle 1-1 zeigt die notwendigen Informationen, um sicherzustellen, dass die korrekten Gerätetreiber und die entsprechende Dokumentation für das... -
Seite 6: Messumformer Montieren
Der Messumformer darf bei Änderung der Ausrichtung noch nicht fest montiert sein. Ausrichtung der Leitungseinführung Zur Installation eines Rosemount 3051HT wird empfohlen, die Leitungseinführung nach unten oder parallel zum Boden auszurichten, um die Ablauffähigkeit beim Reinigen zu optimieren. Abdichtung des Gehäuses Um die wasser-/staubdichte Abdichtung der Leitungseinführung gemäß... -
Seite 7: Schalter Einstellen
Juni 2020 Kurzanleitung Abbildung 2-1: Über eine geschützte Entlüftung zugänglicher Niederdruckanschluss des Inline-Messumformers für Überdruck Aluminium Polierter Edelstahl 316 A. Niederdruckanschluss (Referenz-Atmosphärendruck) Montage mittels Klemme Bei Installation einer Klemme die vom Hersteller der Dichtung empfohlenen Drehmomentwerte einhalten. Anmerkung Zur Erhaltung der Leistungsmerkmale wird empfohlen, einen 1,5 in. Tri Clamp-Flansch in Druckbereichen unter 20 psi nicht mit einem Drehmoment von mehr als 50 in-lb festzuziehen. - Seite 8 Anforderungen für normalen Einsatz zu erfüllen. • Der Deckel muss vollständig geschlossen sein, um die Anforderungen an den Ex-Schutz zu erfüllen. Abbildung 2-2: Messumformer-Elektronikplatine – Aluminium Ohne Digitalanzeiger Mit Digitalanzeiger oder Bedieninter- face A. Alarm B. Schreibschutz Emerson.com/Rosemount...
-
Seite 9: Elektrischer Anschluss/Spannungsversorgung
Juni 2020 Kurzanleitung Abbildung 2-3: Elektronikplatine des Messumformers – Polierter Edelstahl 316 Ohne Digitalanzeiger Mit Digitalanzeiger oder Bedieninter- face A. Alarm B. Schreibschutz Elektrischer Anschluss/Spannungsversorgung Abbildung 2-4: Anschlussschema für Messumformer (4–20 mA) – Aluminium A. Abstand minimieren B. Abschirmung kurz abisolieren und vom Gehäuse isolieren C. - Seite 10 ACHTUNG • Die Installation eines Anschlussklemmenblocks mit integriertem Überspannungsschutz gewährleistet nur dann Schutz vor Spannungsspitzen, wenn das Gehäuse des Rosemount 3051HT ordnungsgemäß geerdet ist. • Keine Signalleitungen zusammen mit Stromleitungen in einer offenen Kabeltraverse oder einem Schutzrohr verlegen und diese nicht in der Nähe von Starkstromgeräten vorbeiführen.
- Seite 11 Juni 2020 Kurzanleitung Prozedur 1. Den Gehäusedeckel auf der mit FIELD TERMINALS (Feldanschlussklemmen) markierten Seite entfernen. 2. Die Plusader an die Klemme „+“ (PWR/COMM) und die Minusader an die Klemme „–“ anschließen. 3. Vollständigen Kontakt von Schraube und Unterlegscheibe des Anschlussklemmenblocks sicherstellen.
-
Seite 12: Konfiguration Prüfen
Abbildung 2-6 bzgl. der Einbaulage der internen und externen Überspannungsschutz-Erdung. Anmerkung Das Gehäuse des Rosemount 3051HT aus poliertem Edelstahl 316 bietet nur im Anschlussklemmenraum eine Schutzerdung. Konfiguration prüfen De Konfiguration mit einem HART-fähigen Konfigurationsgerät oder Bedieninterface (Optionscode M4) überprüfen. Eine... - Seite 13 Wenden Sie sich an Emerson, um Funktionstastenfolgen für ältere Gerätetreiber zu erhalten. Anmerkung Emerson empfiehlt die Installation des neuesten Gerätetreibers (DD), damit ein Zugriff auf den kompletten Funktionsumfang möglich ist. Weitere Informationen zur Aktualisierung der DD-Bibliothek sind unter Emerson.com/Field-Communicator zu finden.
- Seite 14 Tasten innen auf dem Display und an der Anschlussklemmenseite des Messumformers. Am Aluminiumgehäuse befinden sich die Tasten auf dem Display und extern unter dem oberen Metallschild. Zum Aktivieren des Bedieninterface eine beliebige Taste drücken. Die Tastenfunktionen werden in den unteren Ecken des Emerson.com/Rosemount...
- Seite 15 Juni 2020 Kurzanleitung Digitalanzeigers angezeigt. Tastenfunktionen und Menüinformationen sind Tabelle 2-2 Abbildung 2-7 dargestellt. Tabelle 2-2: Tastenfunktionen des Bedieninterface Taste Links No (Nein) SCROLLEN Rechts Yes (Ja) EINGABE Abbildung 2-7: Bedieninterface-Menü Assign PV HART Revision 2.4.3 HART Versionsmodus umschalten Wenn das HART Konfigurationsgerät nicht mit der HART Version 7 kommunizieren kann, lädt der Rosemount 3051 ein generisches Menü...
-
Seite 16: Messumformer Abgleichen
(Anzeiger und HART Ausgang). Der 4 mA-Punkt ist evtl. nicht Null. • Dazu muss sich der vom Werk kalibrierte Nulldruck in einem Bereich von 3 % der oberen Messbereichsgrenze (URL) befinden [0 ± 3 % × URL]. URV = 250 inH Emerson.com/Rosemount... - Seite 17 Juni 2020 Kurzanleitung Angewandter Nulldruck = ±0,03 × 250 inH O = ±7,5 inH O (im Vergleich zu den Werkseinstellungen); Werte außerhalb dieses Bereichs werden vom Druckmessumformer nicht angenommen 2.5.1 Abgleich mit einem Feldkommunikator Prozedur 1. Den Feldkommunikator anschließen. Anweisungen sind unter Elektrischer Anschluss/Spannungsversorgung zu finden.
- Seite 18 Kurzanleitung Juni 2020 Abbildung 2-8: Konfigurationstasten extern/hinten an der Anschlussklemmenseite für Aluminium Bedieninter- Analoger Null- Digitaler Null- Aluminium face punkt und Mess- punkt bereich A. Konfigurationstasten Emerson.com/Rosemount...
- Seite 19 Juni 2020 Kurzanleitung Abbildung 2-9: Konfigurationstasten extern/hinten an der Anschlussklemmenseite für polierten Edelstahl 316 Bedieninter- Analoger Null- Digitaler Null- Aluminium face punkt und Messbe- punkt reich Nicht zutref- fend Tasten für das Bedieninterface (Option M4) sind am Edelstahlgehäuse nur vorne vorhanden (Option 1).
- Seite 20 Kurzanleitung Juni 2020 Durchführen des Abgleichs mit digitalem Nullpunkt (Option DZ) Prozedur 1. Messumformerdruck einstellen. 2. Die Taste Zero (Nullpunkt) zwei Sekunden lang drücken, um den digitalen Nullpunktabgleich durchzuführen. Emerson.com/Rosemount...
-
Seite 21: Produkt-Zulassungen
Rev. 1.6 Informationen zu EU-Richtlinien Eine Kopie der EU-Konformitätserklärung ist am Ende der Kurzanleitung zu finden. Die neueste Version der EU-Konformitätserklärung ist auf Emerson.com zu finden. Standardbescheinigung Der Messumformer wurde standardmäßig untersucht und geprüft, um zu gewährleisten, dass die Konstruktion die grundlegenden elektrischen, mechanischen und Brandschutzanforderungen eines national anerkannten Prüflabors (NRTL), zugelassen von der Federal Occupational Safety and... - Seite 22 1. Das Gerät hält dem Isolationstest mit 500 V gemäß Richtlinie EN60079-11:2012, Absatz 6.3.12, nicht stand. Dies muss bei der Installation des Geräts berücksichtigt werden. 2. Das Gehäuse kann aus einer Aluminiumlegierung hergestellt sein und über eine Schutzlackierung aus Polyurethan verfügen. Jedoch ist Emerson.com/Rosemount...
- Seite 23 Juni 2020 Kurzanleitung Vorsicht geboten, um es vor Schlag oder Abrasion zu schützen, wenn es in der Zone 0 platziert ist. International I7 IECEx Eigensicherheit Zulassungs- IECEx BAS 09.0076X Nr.: Normen: IEC 60079-0:2011, IEC 60079-11:2011 ™ Kennzeichnun- HART : Ex ia IIC T5/T4 Ga, T5 (-20 °C ≤ T ≤...
-
Seite 24: Zusätzliche Zulassungen
Vorsicht geboten, um es vor Schlag oder Abrasion zu schützen, wenn dieses in einer Umgebung mit EPL Ga Anforderung platziert ist. Zusätzliche Zulassungen ® Alle Rosemount 3051HT Messumformer mit den folgenden Anschlüssen sind gemäß 3-A zugelassen und gekennzeichnet: T32: 1½ in. Tri Clamp T42: 2 in. Tri Clamp Wenn der Prozessanschluss B11 ausgewählt wird, die Bestelltabelle im... - Seite 25 Sicherstellen, dass die für die Installation gewählte Dichtung zugelassen ist, um die Anforderungen der Anwendung und der EHEDG-Zertifizierung zu erfüllen. ASME-BPE Alle Rosemount 3051HT Messumformer mit Option F2 und die folgenden Anschlüsse sind gemäß ASME-BPE SF4 Normen konstruiert T32: 1½ in. Tri Clamp T42: 2 in. Tri Clamp Ein selbstzertifiziertes Zertifikat der ASME-BPE-Zulassung ist ebenfalls erhältlich (Option QB).
- Seite 26 Kurzanleitung Juni 2020 Abbildung 3-1: Rosemount 3051HT – Konformitätserklärung Emerson.com/Rosemount...
- Seite 27 Juni 2020 Kurzanleitung Abbildung 3-2: Rosemount 3051HT – Konformitätserklärung Kurzanleitung...
- Seite 28 Kurzanleitung Juni 2020 Abbildung 3-3: Rosemount 3051HT – Konformitätserklärung Emerson.com/Rosemount...
- Seite 29 Juni 2020 Kurzanleitung China RoHS Kurzanleitung...
- Seite 30 Kurzanleitung Juni 2020 Emerson.com/Rosemount...
- Seite 31 Juni 2020 Kurzanleitung Kurzanleitung...
- Seite 32 00825-0105-4091, Rev. DA Juni 2020 © 2021 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres...
