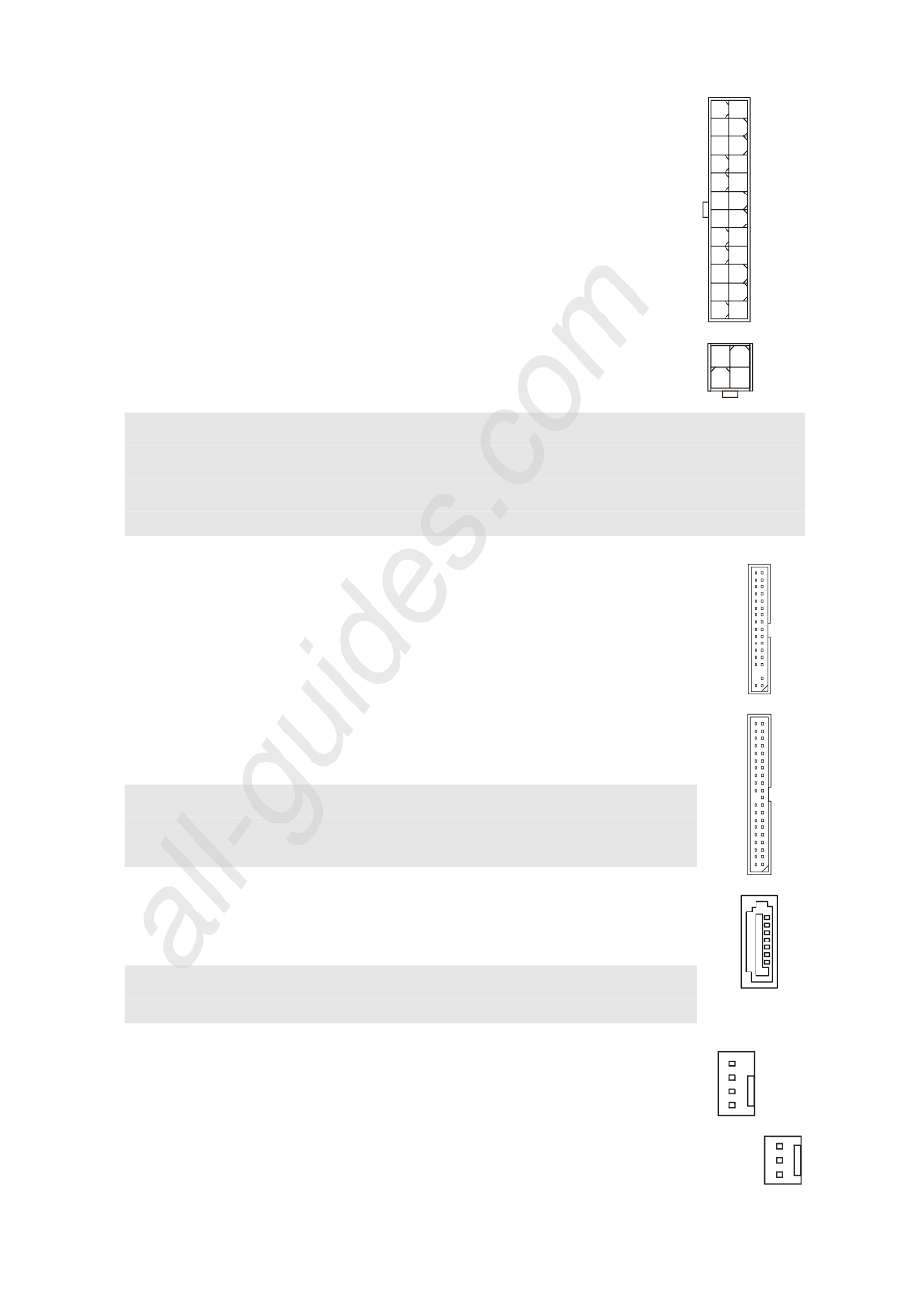

ATX 24-Pin 電源連接器: ATX1
本連接器用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，
請確認電源連接器插入的方向正確且腳位是對準的，再將電源連接器
緊密地壓入連接器內。
您亦可依需求使用 ATX 20-pin 電源。安裝 ATX 20-pin 電源時，請確
認電源插頭對準 pin 1 及 pin 13 (如右圖所示)插入。本連接器於 pin
11、12、23 及 pin 24 均有防呆設計，避免安裝錯誤。.
ATX 12V 電源連接器: JPW1
12V 的電源連接器供 CPU 使用。
注意事項:
確認所有連接器均接到 ATX 電源供應器，以確保主機板穩定運作。
建議使用 350 瓦(或以上)電源，有助系統穩定性。
ATX 12V 的電源連接器，須大於 18 安培。
軟碟機連接器: FDD1
主機板提供一個軟碟機連接器，可支援 360KB, 720KB, 1.2MB, 1.44MB, 及
2.88MB 等規格的軟碟機。
IDE 電源連接器: IDE1
本連接器可接硬碟、光碟機及其他 IDE 裝置。
注意事項:
若在同一條排線上安裝兩組硬碟，須依硬碟的跨接器（Jumper） ，將硬碟個
別指定到主要/ 隸屬模式。請參考硬碟廠商提供之說明文件來設定硬碟。
Serial ATA 連接器: SATA1 / SATA2
本連接器為高速 Serial ATA 介面埠，可各接一台 Serial ATA 裝置。
注意事項:
請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。
風扇電源連接器: CPU_FAN, SYS_FAN
電源風扇均支援+12V 散熱風扇。在將電線接到連接器時，請切記紅線是正
極，一定要連接到+12V；而黑線是接地線，須連接到 GND。若主機板內建
有系統硬體監控器晶片組，須使用具速度感應器設計之風扇，方能使用 CPU
風扇控制功能。
All manuals and user guides at all-guides.com
70
+3.3V
+3.3V
+3.3V
-12V
GND
GND
PS-ON# +5V
GND
GND
+5V
GND
GND GND
Res PWR OK
+5V
5VSB
+12V
+5V
+12V
+5V
GND +3.3V
GND GND
+12V +12V
Control
Sensor
+12V
GND
Sensor
+12V
GND
