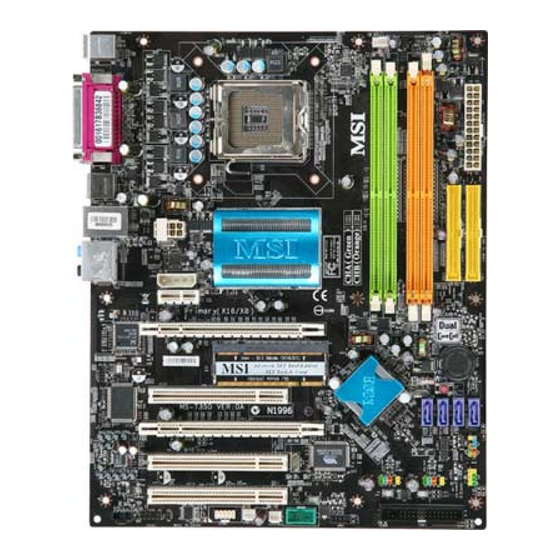

- Seite 1 P6N SLI Series MS-7350 (V1.X) Mainboard G52-73501X7...
-
Seite 34: Deutsch
Installationsanleitung P6N SLI Series Benutzerhandbuch Deutsch De-1... -
Seite 35: Spezifikationen
430i (MCP51) Speicher - DDR2 533/667/800 SDRAM (240Pin, 1.8V) - 4 DDR2 DIMMs (max. 8GB) (W eitere Inform ationen zu kom patiblen Speicherm odulen finden Sie unter http://www.msi.com.tw/testreport.htm) - Unterstützt 10/100/1000 Fast Ethernet über Realtek ® RTL8211BL IEEE 1394 - Onboard Chip über VIA VT 6308P... - Seite 36 Installationsanleitung Di sk et te - 1 Disketten Anschluss - Unterstützt 1 Diskettenlaufwerk mit 360KB, 720KB, 1.2MB, 1.44 MB und 2.88MB Anschlüsse Hintere Ein-/ und Ausgänge - 1 PS/2 Mausanschluss - 1 PS/2 Tastaturanschluss - 1 Parallele Schnittstelle, die Betriebsmodi SPP/EPP/ECP unterstützt - 1 IEEE 1394 Anschluss - 4 USB 2.0 Anschlüsse...
-
Seite 37: Übersicht Eingenschaften Der P6N Sli Mainboard Serie (Ms-7350 V1.X)
De-18 De-19 De-20 De-20 De-7 De-9 De-9 De-16 De-5 De-15 De-9 De-9 De-17 De-16 De-17 De-15 De-12 De-10 De-17 De-10 De-11 De-17 De-10 De-12 De-11 De-13 De-14 De-9 De-11 De-9 Übersicht Eingenschaften der P6N SLI Mainboard Serie (MS-7350 v1.X) De-4... -
Seite 38: Hauptprozessor: Cpu
Installationsanleitung Hauptprozessor: CPU ® Das Mainboard unterstützt Intel Prozessoren und verwendet hierfür einen CPU Sockel m it der Bezeichnung Sockel-775, um das Einsetzen der CPU zu erleichtern. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und danach zu installieren, bevor Sie Ihren Computer anschalten. - Seite 39 M S-7350 M ainboard CPU & Kühler Einbau für Sockel 775 1. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung. Lassen Sie vor der Installtion diese Schutzkappe auf dem Sockel um Schäden zu verm eiden. 2. Entfernen Sie zuerst die Schutzkappe wie abgebildet in Pfeilrichtung. 3.
-
Seite 40: Speicher
Installationsanleitung Speicher Spezifikation : 184-Pin, 2.5v. Bestimmung Einkanalbetrieb : All DIMM Slots sind GRÜNE Farbe. Bestimmung Zweikanalbetrieb : Die DIMM Slot(s) des Kanals A sind in GRÜN gehalten. Die DIMM Slot(s) des Kanals B sind LILA. 40x2=80 Pin 52x2=104 Pin DDR2 Spezifikation : 240-Pin, 1.8V. - Seite 41 M S-7350 M ainboard Vorgehensweise beim Einbau von Speicher Modulen Sie finden Kerbe und Strom führung (Volt) sowohl an DDR als auch DDR2 Modulen. B efol g en S i e d i e f ol g en den E i n b auh i n w ei s e, u m d i e D D R / D D R 2 M odu l e ordnungsgemäß...
-
Seite 42: Anschlüsse, Steckbrücken Und Slots
Installationsanleitung Anschlüsse, Steckbrücken und Slots Stromanschlüsse für Lüfter Die Anschlüsseunterstützen aktive Systemlüfter mit + 12V. CPU FAN kann Smart FAN Funktion unterstützen. Wenn Sie den Anschluss herstellen, sollten Sie im mer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. - Seite 43 M S-7350 M ainboard Serial ATA Anschluss An diesen Anschluss können Sie serielle Geräte m it einer Geschwindigkeit von 150 Mbit/s und/oder 300Mbit/s betrieben werden (Abhängig vom Mainboard Chipsatz). Pro Anschluss kann ein S-ATA Gerät angeschlossen werden. Wichtig Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.
- Seite 44 Installationsanleitung USB Vorderanschluss (Gelb) ® Dieser Anschluss entspricht den Richtlinien des Intel I/O Connectivity Design Guide, ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z. B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. USB 2.0 Slotblech (Optional) Wichtig Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
- Seite 45 M S-7350 M ainboard Audioanschluss des Frontpanels (AC97 Spec) Dieser Anschluss erm öglicht den Anschl uss von Audioein- und -ausgängen eines Frontpaneels. Der Anschluss entspricht den Richtlinien des “ Intel ® Front Panel I/O Connectivity Design Guide”. AUD_GND AUD_MIC AUD_MIC_BIAS AUD_VCC AUD_FPout_R AUD_RET_R...
- Seite 46 Installationsanleitung Infrarotmodul Stifleiste Gestattet zu jeder Zeit den Anschluss eines Infrarotmoduls und entspricht den Richtlinien Front Panel I/O Connect ivit y Design Guide. Si e m üssen i m BI OS die ® des Int el notwendigen Einstellungen vornehm en, um die IR Funktion nutzen zu können. Ground VCC5 IRRX...
- Seite 47 M S-7350 M ainboard D-Bracket™ 2 Anschluss Dieser Anschluss ist, damit Sie an das D-Bracket™ 2 anschließen, das vier LED und USB Tore integri ert. Es erlaubt B enutzern, System P roblem e durc h 16 versc hiedene Kom binationen der LED Signale zu kennzeichnen. D-Bracket™...
- Seite 48 Installationsanleitung Schalter zur CMOS Wiederherstellung Der Onboard CMOS Spei cher (BIOS), enthält Grundi nform ationen sowie erweite Eistellungen des Mainboards. Der CMOS Speicher wird über eine Betterie mit Strom versotgt, dam it die Daten nach Abschalten des PC-system s erhalten bleiben. W ieterhin sind Inform ationen für den Start des System s in dem Speicher hinterlegt.
- Seite 49 Dieser 12V Stromanschluss wird verwendet, um die Grafikkarte mit Strom zu versorgen. NV SLI Steckplatz Mit diesem Steckplatz (de-) aktivieren Sie die SLI Technologie Funktion. Achten Sie dazu auf die Pfeilrichtung auf der SLI Karten. Die SLI Karte ist sich im Lieferum fang Ihres MSI SLI Mainboards enthalten. De-16...
- Seite 50 Installationsanleitung PCI Express Slot (x16/ x4/ x1) Der PCI Express Slot unterstutzt die PCI Express Schnittstelle Erweiterungskarten. Der PCI Express x 16 unterstutzt die Datenubertragunsraten von bis zu 4.0 GB/s. Der PCI Express x 8 unterstutzt die Datenubertragunsraten von bis zu 2.0 GB/s. Der PCI Express x 4 unterstutzt die Datenubertragunsraten von bis zu 1.0 GB/s.
-
Seite 51: Hinteres Anschlusspaneel
M S-7350 M ainboard Hinteres Anschlusspanel Maus-/Tastatur ® Die Standard PS/2 Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur . PS/2 Mausanschluss (Grün/ 6-Pin Buchse) PS/2 Tastaturanschluss (Lila/ 6-Pin Buchse) Parallele Schnittstelle Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als En- hanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann. - Seite 52 Installationsanleitung DVI Port Der DVI (Digit al Visual I nt erfac e) A nsc hl uss erl aubt I hnen, einen LCD Moni tor anzuschließen. Es stellt eine digitale Hochgeschwindigkeitsverbindung zwischem dem Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließen, verbinden Sie dessen Stecker einfach mit dem DVI Anschluss des Mainboards und stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß...
- Seite 53 M S-7350 M ainboard USB Port Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kom patibler Geräte. Audioschnittstellen Diese Audioanschlüsse werden im Zusamm enspiel m it Audioein-/ ausgabegeräten verw endet . A nhand der Farbe der A udi obuc hsen kann m an unt ersc hi edl i c he Verwendungen unterscheiden.
-
Seite 54: Bios Setup
Installationsanleitung BIOS Setup Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optim al auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn: * W ährend des Bootvorgangs des Systems eine Fehlerm eldung erscheint und Sie zum Aufruf des BIOS SETUP aufgefordert werden. - Seite 55 M S-7350 M ainboard Aufruf des BIOS Setups Nach dem Einsc halten beginnt der Com puter den POST (P ower On Self Test - Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen. Press DEL to enter SETUP W enn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten imm er noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder...
- Seite 56 Installationsanleitung Das Hauptmenü ® ® Nachdem Sie das AMI oder AWARD BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menü zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eingabetaste (<Enter>), um ein Unterm enü...
- Seite 57 Drücken Sie [okay], um die Konfigurationen speichern und das BIOS Einstellung Dienstprogramm herausnehm en. Wichtig Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOS- Einstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein. De-24...
-
Seite 58: Software-Information
Gebrauchsmenmenü - das Gebrauchsmenü zeigt die SoftwareAnwendungen das die mainboard Unterstützungen. W ebSite Menü - das W ebsite Menü zeigt die notwendigen W ebsite. Wichtig Besichtigen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten. De-25...
