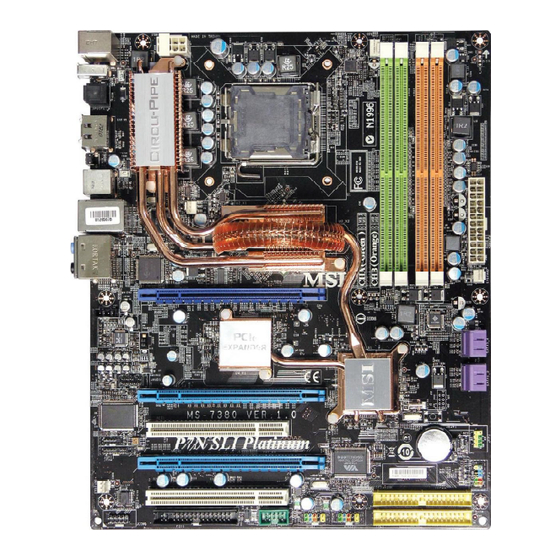

P7N SLI Platinum Series
MS-7380 (V1.X) Mainboard
G52-73801X3
i
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI P7N SLI Platinum Serie

  • Seite 34: Deutsch

    P7N SLI Platinum Series Benutzerhandbuch Deutsch De-1 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 35: Spezifikationen

    Speicher - DDR2 533/ 667/ 800 SDRAM (240Pin, 1.8V) - 4 DDR2 DIMMs (max. 8GB) (W eitere Inform ationen zu kom patiblen Speicherm odulen finden Sie unter http://global.msi.com .tw/index.php?func=testreport) - Unterstützt 10/100/1000 Fast Ethernet über Realtek ® RTL8211BL IEEE 1394 (optional) - Onboard Chip über VIA VT 6308P...
  • Seite 36 RAID - 4 SATA Ports unterstützen die Modi RAID 0/ 1/ 0+1/ 5 oder JBOD - 2 eSATA Ports (hintere Anschlusspanel) unterstützen die Modi RAID 0/ 1 Di sk et te - 1 Disketten Anschluss - Unterstützt 1 Diskettenlaufwerk mit 360KB, 720KB, 1.2MB, 1.44MB und 2.88MB Anschlüsse Hintere Ein-/ und Ausgänge...
  • Seite 37: Übersicht Der Eingenschaften Der P7N Sli Platinum Mainboard Series (Ms-7380V1.X)

    M S-7380 M ainboard De-20 De-19 De-20 De-15 De-20 De-18 De-20 De-20 De-20 De-19 De-20 De-20 De-20 De-16 De-5 De-9 De-7 De-15 De-9 D-12 De-11 De-10 De-12 De-11 De-17 De-10 De-17 De-17 De-9 De-9 De-9 De-10 De-13 De-11 Übersicht der Eingenschaften der P7N SLI Platinum Mainboard Series (MS-7380v1.X) De-4 Downloaded from...
  • Seite 38: Hauptprozessor: Cpu

    Sie Ihren Computer anschalten. Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://global.msi.com.tw/index.php?func=cpuform Wichtig Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig, stellen Sie stets ei ne korrekt e Funkti onsweis e des CP U Kühlers si cher, um di e CPU v or...
  • Seite 39 M S-7380 M ainboard CPU & Kühler Einbau für Sockel 775 1. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung. Lassen Sie vor der Installtion diese Schutzkappe auf dem Sockel um Schäden zu verm eiden. 2. Entfernen Sie zuerst die Schutzkappe wie abgebildet in Pfeilrichtung. 3.
  • Seite 40: Speicher

    Speicher DDR2 Spezifikation : 240-Pin, 1.8v. Single Channel : Um das Mainboard in Single Channel zu betreiben, nutzen Sie bitte die GRÜN gefärbten DIMM Bänke. Dual Channel : Um das Mainboard in Dual Channel zu betreiben,nutzen Sie bitte die GRÜN gefäbten (Kanal A) und ORANGE gefäbten DIMM Bänke (Kanal B) parallel. 64x2=128 Pin 56x2=112 Pin DDR3...
  • Seite 41 M S-7380 M ainboard Vorgehensweise beim Einbau von Speicher Modulen Sie finden Kerbe und Stromführung (Volt) sowohl an DDR2 als auch DDR3 Modulen. B ef ol gen S i e di e fol g en den E i nb au h i n w ei s e, u m di e DD R2 / DD R3 M od ul e ordnungsgemäß...
  • Seite 42: Anschlüsse, Steckbrücken Und Slots

    Anschlüsse, Steckbrücken und Slots Stromanschlüsse für Lüfter Die Anschlüsseunterstützen aktive Systemlüfter mit + 12V. CPU FAN kann Smart FAN Funktion unterstützen. Wenn Sie den Anschluss herstellen, sollten Sie im mer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden.
  • Seite 43 M S-7380 M ainboard Serial ATA Anschluss An diesen Anschluss können Sie serielle Geräte m it einer Geschwindigkeit von 150 Mbit/s und/oder 300Mbit/s betrieben werden (Abhängig vom Mainboard Chipsatz). Pro Anschluss kann ein S-ATA Gerät angeschlossen werden. Wichtig Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.
  • Seite 44 USB Vorderanschluss (Gelb) ® Dieser Anschluss entspricht den Richtlinien des Intel I/O Connectivity Design Guide, ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z. B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. USB 2.0 Slotblech (Optional) Wichtig Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
  • Seite 45 M S-7380 M ainboard Audioanschluss des Frontpanels (AC97 Spec) Dieser Anschluss erm öglicht den Anschl uss von Audioein- und -ausgängen eines Frontpaneels. Der Anschluss entspricht den Richtlinien des “ Intel ® Front Panel I/O Connectivity Design Guide”. AUD_MIC AUD_GND AUD_MIC_BIAS AUD_VCC AUD_FPout_R AUD_RET_R...
  • Seite 46 Infrarotmodul Stifleiste Gestattet zu jeder Zeit den Anschluss eines Infrarotmoduls und entspricht den Richtlinien Front Panel I/O Connect ivit y Design Guide. Si e m üssen i m BI OS die ® des Int el notwendigen Einstellungen vornehm en, um die IR Funktion nutzen zu können. Ground VCC5 IRRX...
  • Seite 47 M S-7380 M ainboard D-Bracket™ 2 Anschluss Dieser Anschluss ist, damit Sie an das D-Bracket™ 2 anschließen, das vier LED und USB Tore integri ert. Es erlaubt B enutzern, System P roblem e durc h 16 versc hiedene Kom binationen der LED Signale zu kennzeichnen. D-Bracket™...
  • Seite 48 Schalter zur CMOS Wiederherstellung Der Onboard CMOS Spei cher (BIOS), enthält Grundi nform ationen sowie erweite Eistellungen des Mainboards. Der CMOS Speicher wird über eine Betterie mit Strom versotgt, dam it die Daten nach Abschalten des PC-system s erhalten bleiben. W ieterhin sind Inform ationen für den Start des System s in dem Speicher hinterlegt.
  • Seite 49 M S-7380 M ainboard ATX 20-Pin Stromanschluss Hier können Si e ein ATX 20-Pin Netzteil anschl ießen. W enn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.
  • Seite 50 PCI Express Slot (x16/ x4/ x1) Der PCI Express Slot unterstutzt die PCI Express Schnittstelle Erweiterungskarten. PCI Express x 16 Slot PCI Express x 4 Slot PCI Express x 1 Slot PCI (Peripheral Component Interconnect) Slot Di e PCI St eckplät ze unterstützt LAN Karte, SCSI Karte, USB Karte und andere Zusatzkarten cards,die mit PCI Spezifikationen übereinstimmen.
  • Seite 51: Hinteres Anschlusspaneel

    M S-7380 M ainboard Hinteres Anschlusspanel Maus-/Tastatur ® Die Standard PS/2 Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur . PS/2 Mausanschluss (Grün/ 6-Pin Buchse) PS/2 Tastaturanschluss (Lila/ 6-Pin Buchse) Parallele Schnittstelle Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als En- hanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.
  • Seite 52 DVI Port Der DVI (Digit al Visual I nt erfac e) A nsc hl uss erl aubt I hnen, einen LCD Moni tor anzuschließen. Es stellt eine digitale Hochgeschwindigkeitsverbindung zwischem dem Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließen, verbinden Sie dessen Stecker einfach mit dem DVI Anschluss des Mainboards und stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß...
  • Seite 53 M S-7380 M ainboard USB Port Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kom patibler Geräte. Audioschnittstellen Diese Audioanschlüsse werden im Zusamm enspiel m it Audioein-/ ausgabegeräten verw endet . A nhand der Farbe der A udi obuc hsen kann m an unt ersc hi edl i c he Verwendungen unterscheiden.
  • Seite 54: Bios Setup

    BIOS Setup Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optim al auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn: * W ährend des Bootvorgangs des Systems eine Fehlerm eldung erscheint und Sie zum Aufruf des BIOS SETUP aufgefordert werden.
  • Seite 55 M S-7380 M ainboard Aufruf des BIOS Setups Nach dem Einsc halten beginnt der Com puter den POST (P ower On Self Test - Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen. Press DEL to enter SETUP W enn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten imm er noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder...
  • Seite 56 Das Hauptmenü ® ® Nachdem Sie das AMI oder AWARD BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menü zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eingabetaste (<Enter>), um ein Unterm enü...
  • Seite 57 BIOS Setup zu verlassen. Wichtig Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOS- Einstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein. De-24 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 58: Software-Information

    Gebrauchsmenmenü - das Gebrauchsmenü zeigt die SoftwareAnwendungen das die mainboard Unterstützungen. W ebSite Menü - das W ebsite Menü zeigt die notwendigen W ebsite. Wichtig Besichtigen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten. De-25 Downloaded from www.Manualslib.com...
  • Seite 62 La Carte mère MS-7380 Fr-20 Fr-19 Fr-20 Fr-15 Fr-20 Fr-18 Fr-20 Fr-20 Fr-20 Fr-19 Fr-20 Fr-20 Fr-20 Fr-16 Fr-5 Fr-9 Fr-7 Fr-15 Fr-9 Fr-9 Fr-12 Fr-11 Fr-10 Fr-12 Fr-11 Fr-17 Fr-10 Fr-17 Fr-17 Fr-9 Fr-9 Fr-9 Fr-10 Fr-13 Fr-11 Guide des composants de P7N SLI Platinum Séries La carte mère (MS-7380v1.X) Fr-4 Downloaded from...
