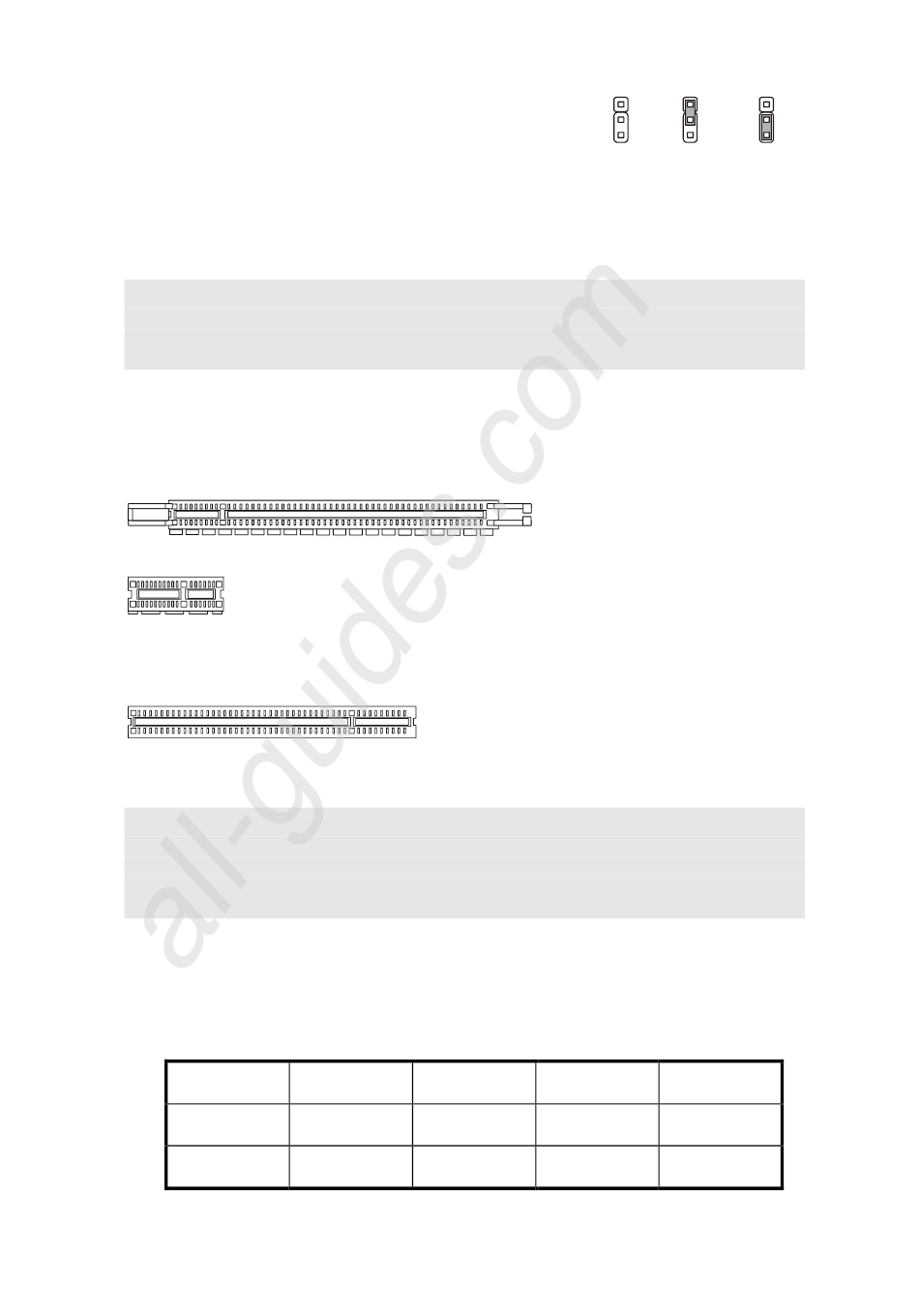

Clear CMOS Jumper: JBAT1
Le CMOS RAM intégré reçoit une alimentation d'une
batterie externe qui permet de garder les données de
configuration du système. Avec le CMOS RAM, le système
peut automatiquement démarrer avec les paramètres
personnalisés du BIOS à chaque fois que le PC est allumé.
Si vous voulez effacer la configuration du système, utilisez
le JBAT1 pour effacer les données.
Important:
Vous pouvez effacer le CMOS en positionnant le cavalier sur les broches 2-3 lorsque le
PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2. Ne surtout pas
effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.
Slot PCI Express (Pheripheral Component
Interconnect)
Le slot PCI Express supporte la carte d'extension d'interface PCI Express.
Le slot PCI Express x16 supporte un taux de transfert jusqu'à 4.0 GB/s.
Le slot PCI Express x1 supporte un taux de transfert jusqu'à 250 MB/s.
Slot PCI (Pheripheral Component Interconnect)
Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autres cartes ajoutées
qui sont conformes aux spécificités PCI.
Important:
Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas
relié au secteur. Lisez la documentation pour faire les configurations nécessaires du
matériel ou du logiciel de la carte d'extension, tels que les cavaliers, les commutateurs ou
la configuration du BIOS.
PCI Interrupt Request Routing
IRQ est l'abréviation de "interrupt request line". Les IRQ sont des signaux émis par des
matériaux. Les PCI IRQ sont connectés généralement aux broches PCI bus INT A# ~ INT
D# comme ci-dessous:
PCI Slot1
PCI Slot2
All manuals and user guides at all-guides.com
Order1 Order2
INT B# INT C#
INT C# INT D#
20
1
1
2
2
3
3
Keep Data Clear Data
Order3 Order4
INT D# INT A#
INT A# INT B#
1
2
3
