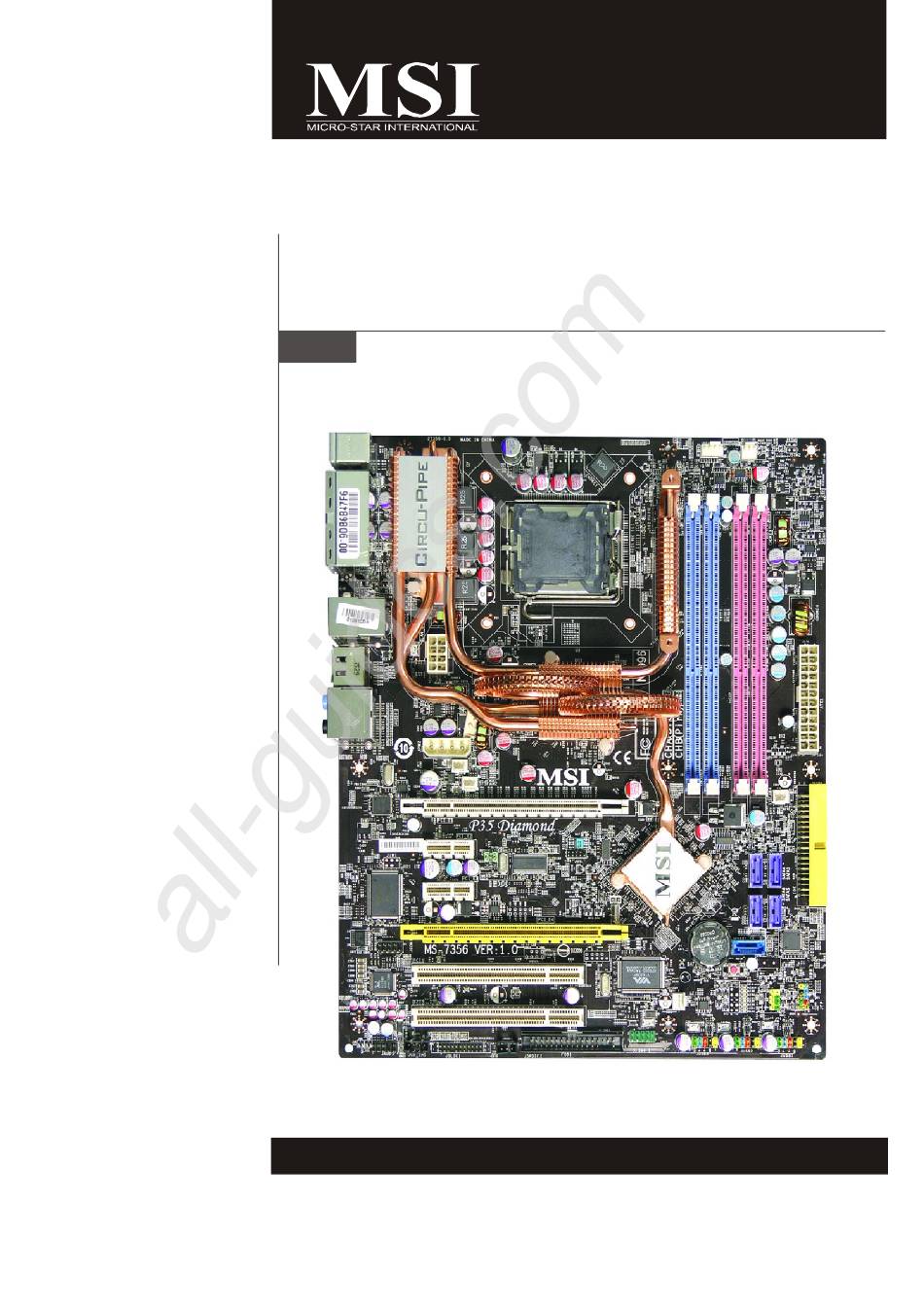

MSI MS-7356 Benutzerhandbuch
Verwandte Anleitungen für MSI MS-7356
Inhaltszusammenfassung für MSI MS-7356
-
Seite 36: Deutsch
All manuals and user guides at all-guides.com P35 Diamond Benutzerhandbuch Deutsch De-1... -
Seite 37: Spezifikationen
® E2000 & Celeron 400 Prozessoren. - Unterstützt Intel Yorkfield, W olfdale Prozessoren für Sockel ® LGA775 (45nm Ready) (W eitere CPU Informationen finden Sie unter http://global.msi.com. tw/index.php?func=cpuform) FSB (Front-Side-Bus) - 1333/ 1066/ 800 MHz Chipsatz - North-Bridge: Intel ®... - Seite 38 All manuals and user guides at all-guides.com Di sk et te - 1 Disketten Anschluss - Unterstützt 1 Diskettenlaufwerk mit 360KB, 720KB, 1.2MB, 1.44MB und 2.88MB Anschlüsse Hintere Ein-/ und Ausgänge - 1 PS/2 Mausanschluss - 1 PS/2 Tastaturanschluss - 2 eSATA Anschlüsse (unterstützt Command Based Port Multipliers) - 6 USB 2.0 Anschlüsse - 1 LAN Buchs (10/100/1000) - 6 Audiobuchsen...
-
Seite 39: Übersicht Eingenschaften Der P35 Diamond Mainboard Serie (Ms-7356 V1.X)
De-20 De-20 De-20 De-19 De-5 De-9 De-16 De-9 De-16 De-7 De-15 De-9 De-9 De-12 De-9 De-17 De-12 De-10 De-13 De-15 De-17 De-10 De-11 De-11 De-12 De-9 De-10 De-13 De-11 De-9 Übersicht Eingenschaften der P35 Diamond Mainboard Serie (MS-7356 v1.X) De-4... -
Seite 40: Hauptprozessor: Cpu
Sie Ihren Computer anschalten. Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://global.msi.com.tw/index.php?func=cpuform Wichtig Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig, stellen Sie stets eine korrekt e Funktionsweis e des CP U Kühlers sicher, um die CPU v or... - Seite 41 All manuals and user guides at all-guides.com M S-7356 M ainboard CPU & Kühler Einbau für Sockel 775 1. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung. Lassen Sie vor der Installtion diese Schutzkappe auf dem Sockel um Schäden zu vermeiden. 2.
-
Seite 42: Speicher
All manuals and user guides at all-guides.com Speicher DDR2 Spezifikation : 240-Pin, 1.8V. Bestimmung Einkanalbetrieb : Alle DIMM Slots sind GRÜNE Farbe. Bestimmung Zweikanalbetrieb : Die DIMM Slot(s) des Kanals A sind in GRÜN gehalten. Die DIMM Slot(s) des Kanals B sind ORANGE. 64x2=128 Pin 56x2=112 Pin DDR3... - Seite 43 All manuals and user guides at all-guides.com M S-7356 M ainboard Vorgehensweise beim Einbau von Speicher Modulen Sie finden Kerbe und Stromführung (Volt) sowohl an DDR als auch DDR2 Modulen. B efol g en S ie d i e f olg en den E in b auh i n w ei s e, u m d i e D D R / D D R 2 Modu l e ordnungsgemäß...
-
Seite 44: Anschlüsse, Steckbrücken Und Slots
All manuals and user guides at all-guides.com Anschlüsse, Steckbrücken und Slots Stromanschlüsse für Lüfter Die Anschlüsseunterstützen aktive Systemlüfter mit + 12V. CPU FAN kann Smart FAN Funktion unterstützen. Wenn Sie den Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. -
Seite 45: Frontpanel Anschlüsse
All manuals and user guides at all-guides.com M S-7356 M ainboard Serial ATA Anschluss An diesen Anschluss können Sie serielle Geräte mit einer Geschwindigkeit von 150 Mbit/s und/oder 300Mbit/s betrieben werden (Abhängig vom Mainboard Chipsatz). Pro Anschluss kann ein S-ATA Gerät angeschlossen werden. Wichtig Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt. - Seite 46 All manuals and user guides at all-guides.com USB Vorderanschluss (Gelb) Dieser Anschluss entspricht den Richtlinien des Intel I/O Connectivity Design Guide, ist ® bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z. B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. USB 2.0 Slotblech (Optional) Wichtig...
-
Seite 47: Gehäusekontaktanschluss
All manuals and user guides at all-guides.com M S-7356 M ainboard Hardware Übertaktung FSB Steckbrücke: JB1, JB2 (optional) Übertaken der FSB, um die Prozessorfrequenz erhöhen durch das Andern die Steckbrücke JB1 und JB2. Folgen Sie die Anleitungen zur Einstellung FSB. JB1 JB2 266 MHz 200 MHz... - Seite 48 All manuals and user guides at all-guides.com Infrarotmodul Stifleiste Gestattet zu jeder Zeit den Anschluss eines Infrarotmoduls und entspricht den Richtlinien des Int el Front Panel I/O Connect ivit y Design Guide. Sie m üssen im BI OS die ® notwendigen Einstellungen vornehmen, um die IR Funktion nutzen zu können.
-
Seite 49: D-Bracket™ 2 Anschluss
All manuals and user guides at all-guides.com M S-7356 M ainboard D-Bracket™ 2 Anschluss Dieser Anschluss ist, damit Sie an das D-Bracket™ 2 anschließen, das vier LED und USB Tore integriert. Es erlaubt B enutzern, System P robleme durc h 16 versc hiedene Kombinationen der LED Signale zu kennzeichnen. - Seite 50 All manuals and user guides at all-guides.com Schalter zur CMOS Wiederherstellung Der Onboard CMOS Speicher (BIOS), enthält Grundinform ationen sowie erweite Eistellungen des Mainboards. Der CMOS Speicher wird über eine Betterie mit Strom versotgt, damit die Daten nach Abschalten des PC-systems erhalten bleiben. W ieterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt.
- Seite 51 Dieser 12V Stromanschluss wird verwendet, um die Grafikkarte mit Strom zu versorgen. NV SLI Steckplatz Mit diesem Steckplatz (de-) aktivieren Sie die SLI Technologie Funktion. Achten Sie dazu auf die Pfeilrichtung auf der SLI Karten. Die SLI Karte ist sich im Lieferumfang Ihres MSI SLI Mainboards enthalten. De-16...
- Seite 52 All manuals and user guides at all-guides.com PCI Express Slot (x16/ x4/ x1) Der PCI Express Slot unterstutzt die PCI Express Schnittstelle Erweiterungskarten. Der PCI Express x 16 unterstutzt die Datenubertragunsraten von bis zu 4.0 GB/s. Der PCI Express x 8 unterstutzt die Datenubertragunsraten von bis zu 2.0 GB/s. Der PCI Express x 4 unterstutzt die Datenubertragunsraten von bis zu 1.0 GB/s.
-
Seite 53: Hinteres Anschlusspaneel
All manuals and user guides at all-guides.com M S-7356 M ainboard Hinteres Anschlusspanel Maus-/Tastatur Die Standard PS/2 Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur . ® PS/2 Mausanschluss (Grün/ 6-Pin Buchse) PS/2 Tastaturanschluss (Lila/ 6-Pin Buchse) Parallele Schnittstelle Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als En- hanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann. - Seite 54 All manuals and user guides at all-guides.com DVI Port Der DVI (Digit al Visual I nt erfac e) A nsc hluss erlaubt I hnen, einen LCD Monitor anzuschließen. Es stellt eine digitale Hochgeschwindigkeitsverbindung zwischem dem Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließen, verbinden Sie dessen Stecker einfach mit dem DVI Anschluss des Mainboards und stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß...
- Seite 55 All manuals and user guides at all-guides.com M S-7356 M ainboard USB Port Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte. Audioschnittstellen Diese Audioanschlüsse werden im Zusammenspiel mit Audioein-/ ausgabegeräten verw endet .
-
Seite 56: Led Statusdikatoren
All manuals and user guides at all-guides.com LED Statusdikatoren LED11 LED12 LED13 LED14 LED1 LED10 LED9 LED15 LED8 LED7 LED6 LED16 LED5 LED4 LED2 LED3 Name Status LED1 Leuchtet, wenn das System aktiviert ist. LED2 Leuchtet, wenn sich das System im Ruhemodus ist. LED11 Leuchtet, wenn der PCI_E3 Slot in Betrieb ist. - Seite 57 All manuals and user guides at all-guides.com M S-7356 M ainboard LED 3, 4, 5 ,6, 7, 8, 9, 10 Es beinhaltet LEDs und ermöglicht es dem Anwender Probleme zu identifizieren, in dem es 16 unterschiedliche Kombinationen von LED Signalen ausgibt. LED10 Gruppe4 LED9...
-
Seite 58: Bios Setup
All manuals and user guides at all-guides.com BIOS Setup Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn: * W ährend des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie zum Aufruf des BIOS SETUP aufgefordert werden. -
Seite 59: Hauptmenü
All manuals and user guides at all-guides.com M S-7356 M ainboard Aufruf des BIOS Setups Nach dem Einsc halten beginnt der Com puter den POST (P ower On Self Test - Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen. -
Seite 60: Integrated Peripherals
All manuals and user guides at all-guides.com Das Hauptmenü Nachdem Sie das AMI ® oder AWARD ® BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menü zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eingabetaste (<Enter>), um ein Untermenü... - Seite 61 Drücken Sie [okay], um die Konfigurationen speichern und das BIOS Einstellung Dienstprogramm herausnehmen. Wichtig Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOS- Einstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein. De-26...
-
Seite 62: Software-Information
Gebrauchsmenmenü - das Gebrauchsmenü zeigt die SoftwareAnwendungen das die mainboard Unterstützungen. W ebSite Menü - das W ebsite Menü zeigt die notwendigen W ebsite. Wichtig Besichtigen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten. De-27...
